Ringtung 4.0-6.0 M5 JMP Pakke 5 stykker

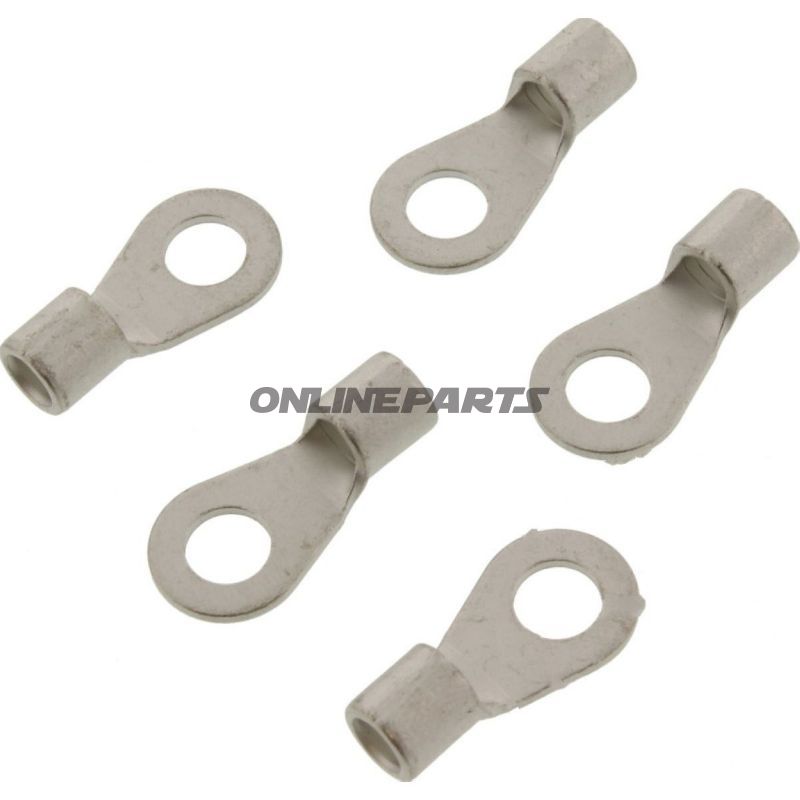

Ringkabelsko (uforstærket) M5 til kabel 4,0–6,0 mm² — JMP

Produktoversigt: Denne ringkabelsko fra JMP (MPN: 158.06.05, GTIN: 4043981278057) er udført til mekaniske forbindelser på M5-skrueforbindelser og egner sig til ledere med tværsnit mellem 4,0 og 6,0 mm². Produktet følger DIN 46234-standarden og leveres som uisoleret ringkabelsko beregnet til en enkelt polforbindelse.

Funktion og anvendelse: Ringkabelskoen bruges til at etablere en pålidelig elektrisk og mekanisk forbindelse mellem en leder og en skrue-/boltterminal. Den uforklædte (uisolerede) udgave kræver korrekt afisolering og krympning/pressning omkring lederen for at sikre god kontakt og mekanisk fastholdelse. Anvendes typisk på stel-, motor- eller effektforbindelser, hvor M5-bolte eller -skruer er specifikke monteringspunkter.

• Kompatibelt kabeltværsnit: 4,0–6,0 mm².
• Borehul: Ø 5,3 mm for M5-tilslutning.
• Poler: 1-polet ringkabelsko.
• Svejsning/krympe: Ikke forudmonteret med lodning eller varmehætte — mekanisk presning/krimp anbefales.

Materialevalg og egenskaber: Ringkabelskoen er udført i metal egnet til elektriske forbindelser; materialet er valgt for god ledningsevne og mekanisk styrke ved korrekt krimpning. Da denne variant er uisoleret, bør overfladebehandling og eventuel korrosionsbeskyttelse vurderes i applikationer udsat for fugt eller aggressive miljøer. Fordelen ved uisolerede ringkabelsko er direkte metal-til-metal kontakt og mulighed for lav overgangsmodstand ved korrekt montage.

Tekniske data (væsentligt):

• Type: Ringkabelsko (ring connector)
• Passer til: M5
• Kabeltværsnit: 4,0–6,0 mm²
• Borehul: Ø 5,3 mm
• Isoleret: Nej
• Svejsede forbindelser: Nej
• Heat shrink/varmekrave: Nej
• Antal poler: 1
• Standard: DIN 46234

Montageanvisning (kort): Afisoler lederen i passende længde, indsæt i rørenden og brug en passende krimptang for at opnå korrekt plastisk deformation og kontinuerlig kontakt. Kontroller at bolthovedet og ringkabelskoens kontaktflader er rene og plane for at minimere overgangsmodstand. Overvej efterbehandling (fx lak eller korrosionsbeskyttelse) ved installationer udsat for vejr eller saltmiljø.

Kompatibilitet og anvendelsesområder: Velegnet til land-, skibs- og køretøjsinstallationer samt industrielle tavler, hvor M5-terminaler benyttes. Målgruppen er mekanikere og motorcykelejere, der har erfaring med krimpteknik og korrekt elektrisk montage.

Identifikation: Produktet markeres og kan findes under mærket JMP med MPN 158.06.05. GTIN 4043981278057 kan bruges til lager- eller indkøbssystemer for entydig identifikation.
