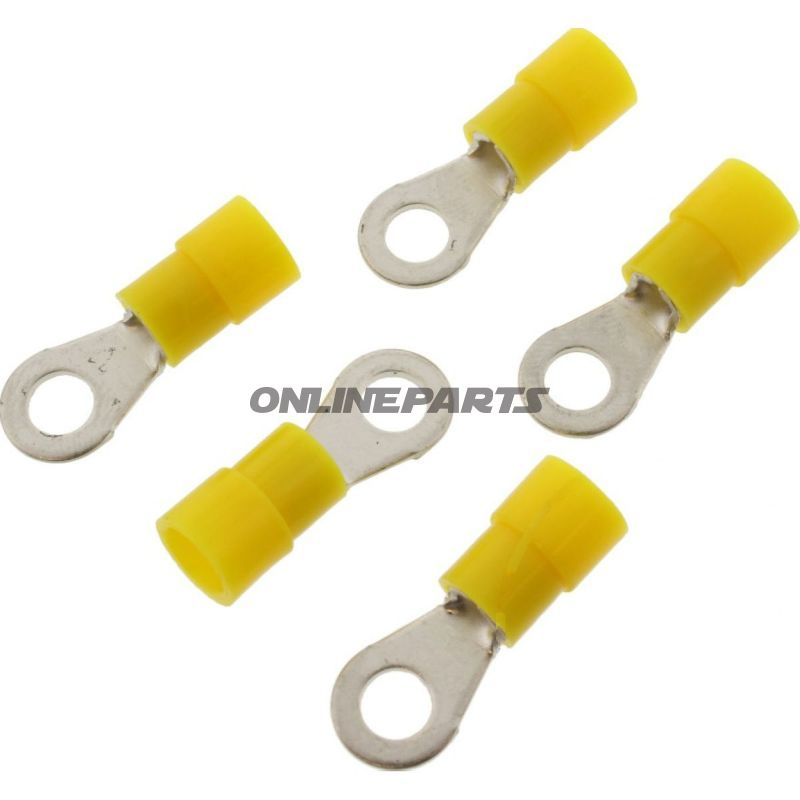

Ringtung 4.0-6.0 M5 JMP Pakke 5 stykker

Ringkabelsko, isoleret nylon (JMP) til kabeltværsnit 4,0–6,0 mm², borehul M5

Produktoversigt: Denne ringkabelsko fra JMP (MPN 158.05.30, GTIN 4043981277302) er en isoleret, enkelpolig ringforbindelse designet til ledere med tværsnit mellem 4,0 og 6,0 mm² og passer til M5-bolte/skruehuller med en borediameter på 5,3 mm. Den er fremstillet med nylonisolering og beregnet til elektriske installationer hvor en sikker mekanisk og elektrisk forbindelse omkring en skrue eller bolt er nødvendig.

Funktion og anvendelse:

• Giver en fast og repeterbar forbindelse mellem kabelender og komponenter med M5-fastgørelse (f.eks. batteriterminaler, jordforbindelser, klemmer og elektriske paneler).
• Ringformen sikrer god kontaktflade mod bolthoved eller møtrik og reducerer risiko for løse forbindelser ved vibrationer.
• Nylonisolationen beskytter mod kortslutning til nærliggende ledende flader og isolerer den blottede leder ved overgangen.

Materiale og egenskaber:

• Konnektorens metaldel er udført for elektrisk ledningsevne og mekanisk holdbarhed (typisk tinbelagt kobberlegering hos denne type; JMP angiver ringkabelskoens type og anvendelsesområde via MPN).
• Nylonisoleringen er temperaturbestandig ned til -105 °C ifølge tekniske data, hvilket indikerer materialeegenskaber der håndterer lave temperaturer uden sprødhed. Isoleringen er ikke krympe-/varmekrympebaseret.
• Produktet leveres i gul farve, som kan indikere ledningsstørrelseskategori i farvekodede systemer.

Tekniske specifikationer (væsentlige punkter):

• Producent/brand: JMP.
• MPN: 158.05.30. GTIN: 4043981277302.
• Anvendeligt kabeltværsnit: 4,0–6,0 mm².
• Borehul/boltdimension: Ø 5,3 mm (svarer til M5-opsætning).
• Antal poler: 1.
• Isoleret: Ja (nylon).
• Beregnede temperaturegenskaber: opgivet -105 °C (modstandsdygtighed ved lave temperaturer).
• Svejsede/fortinnede loddeforbindelser er ikke en del af denne artikel (der er ingen integreret loddefunktion eller varmekrympning).

Montering og praktiske bemærkninger:

• Afskær isoleringen korrekt og indsæt lederen fuldt ind i tønden før krympning eller klemning—brug passende værktøj til kabelsko (presstang) for at sikre mekanisk stabilitet og lav kontaktmodstand.
• Sørg for at vælge korrekt bolttorx/fastspændingsmoment for M5-forbindelser for at undgå deformation af klemmen eller nedsat kontakttryk.
• Farvekodning (gul) kan anvendes i dokumentation for at lette identifikation af ledningsstørrelse i installationer.

Kompatibilitet og anvendelsesområder:

• Velegnet til elektriske kabler i køretøjer, motorcykler, batteripoler, styreskabe og industrielle tilslutninger hvor M5-fastgørelse anvendes.
• Match kabeltværsnit og isoleringsdiameter ved valg af kabelsko for at sikre korrekt mekanisk pres og elektrisk kontakt.

Kvalitets- og identifikationsoplysninger: Produktet markedsføres under JMP-brandet med producentnummer (MPN) 158.05.30 og GTIN 4043981277302, hvilket gør det muligt at identificere den præcise variant ved indkøb eller ved dokumentation i reservedelslister.
