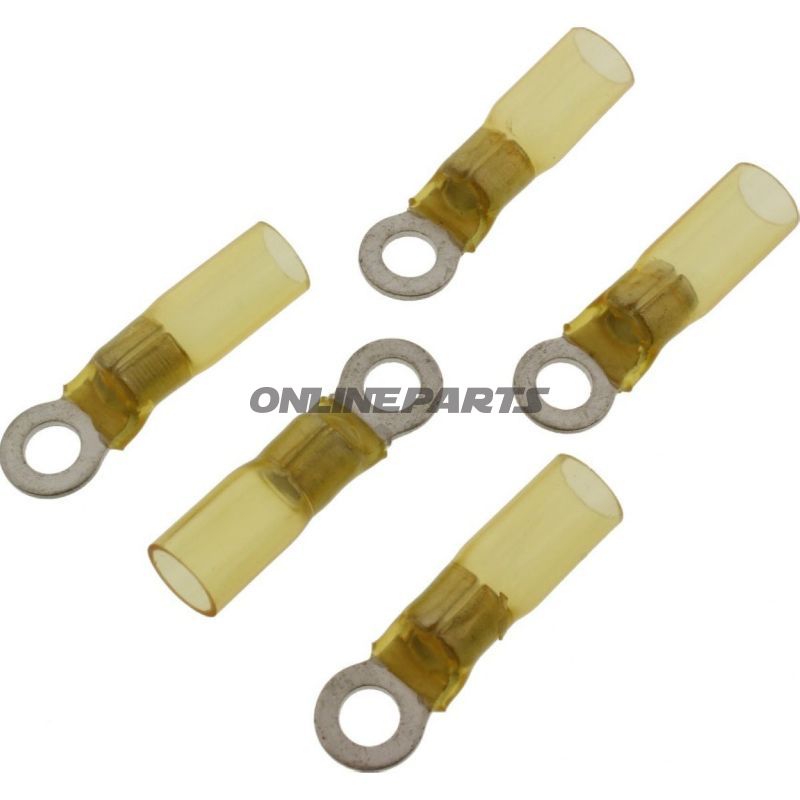

Ringtung 4.0-6.0 M5 JMP Pakke 5 stykker

Ringkabelsko (varmekrympet) til M5 – til kabeltværsnit 4,0–6,0 mm²

Produkt: JMP ringkabelsko med varmekrympe, model 158.05.32 (GTIN 4043981277326). Denne ringkabelsko fra JMP er designet til mekaniske forbindelser med M5-bolte og til kabler i området 4,0–6,0 mm². Produktet leveres i en mindre pakke med flere enheder, angivet af producenten.

Funktion

Ringkabelskoen anvendes til at etablere en fast, pålidelig elektrisk forbindelse mellem en leder og en skrue-/boltterminalsadel. Den varmekrympbare isolering omslutter lederens afisolerede ende og krymper ved opvarmning for at give mekanisk støtte og fremme tæt kontakt omkring lederisoleringen. Hullet i ringen passer til M5-fastgørelse og giver en stabil, vibrationsmodstandsdygtig forbindelse i applikationer med bevægelse eller elektriske belastninger.

Materialer og egenskaber

• Ring/konstruktion: Metallisk ringkontakt (typisk kobberlegering i industrielle ringkabelsko) med elektrolytisk tinbelægning for god elektrisk ledningsevne og korrosionsbeskyttelse.
• Isolering/varmekrympe: Varmekrympe-sleeve omkring klemområdet, som ved opvarmning krymper og danner en tæt, mekanisk forstærkning. Materialet er valgt for at modstå bevægelse og beskytte mod kortslutning og fugtindtrængning i almindelige motorsyke- og køretøjsmiljøer.
• Temperaturbestandighed: Angivet til -125 °C som nedre grænse for materialets karakteristika; dette indikerer materialets modstand mod lave temperaturer, mens almindelig driftstemperatur bør vurderes i forhold til monteringsmiljøet.
• Overfladebehandling: Tinbelægning mindsker oxidationsdannelse og forbedrer langtidsholdbarheden i elektriske forbindelser.

Teknisk data og kompatibilitet

• Type: Ringkabelsko (ring connector).
• Passer til skrue: M5.
• Kabeltværsnit: 4,0 mm² – 6,0 mm².
• Ringhul diameter: ca. ø 5,3 mm (til M5 fastgørelse).
• Antal poler: 1-polet.
• Lodning: Ikke egnet til lodnede forbindelser (svejse-/loddefri klemløsning).
• Isoleret: Ja, med varmekrympe.

Anvendelsesområder og montagebemærkninger

• Velegnet til batteriterminaler, stel- eller komponentjordforbindelser og andre elektriske fastgørelsespunkter med M5-bolte.
• Afisoler kablet i passende længde, før indsætning i ringen; krymp varmekrympe-sleeven jævnt med varmepistol for at opnå korrekt tætning og mekanisk støtte.
• Sørg for at skruens/boltens flade kontakt mod ringens underside er ren og fri for maling eller korrosion for lav overgangsmodstand.

Identifikation: Brand: JMP. MPN (varenr.): 158.05.32. GTIN: 4043981277326.

Beskrivelsen ovenfor dækker produktets funktion, materialevalg og tekniske egenskaber for fagpersoner som mekanikere og motorcykelejere. Ved særlige miljøkrav (kemisk eksponering, høje temperaturer eller vibrationskritiske installationer) anbefales kontrol af materiale- og temperaturgrænser i forhold til den konkrete anvendelse.
