Ringtung 4.0-6.0 M5 JMP Pakke 5 stk.

Ringkabelsko (isolering) til kabeltværsnit 4,0–6,0 mm², borehul M5 (ø 5,3 mm) — JMP

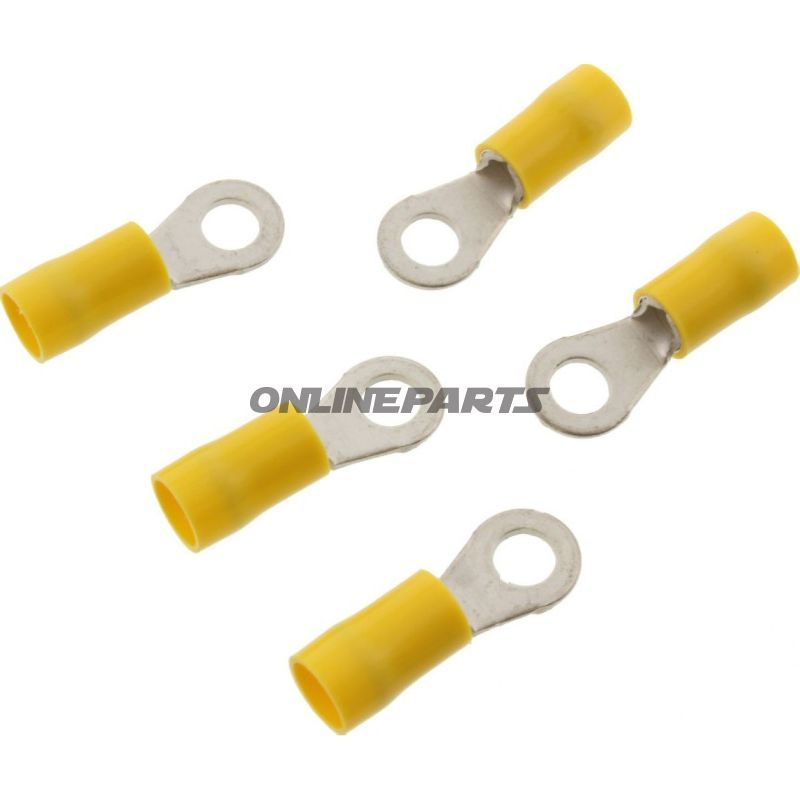

Produktoversigt: Denne isolerede ringkabelsko fra JMP (MPN: 158.05.49, GTIN: 4043981277494) er beregnet til elektriske forbindelser hvor ledere med tværsnit 4,0–6,0 mm² skal fastgøres til en M5-bolt eller -skrue. Den leveres i pakker à 5 stk. og er udført med gul isolering for at tydeliggøre ledningsdimensionen.

Funktion og anvendelse

• Ringkabelskonens primære funktion er at sikre en mekanisk og elektrisk pålidelig forbindelse mellem ledning og skrue-/boltforbindelse (M5).
• Den runde boreåbning med en diameter på 5,3 mm passer til standard M5-fastgørelser og giver et stabilt kontaktpunkt, som mindsker risikoen for løse forbindelser ved vibrationer eller gentagen montering.
• Isoleringen beskytter mod utilsigtet berøring og kortslutning i tæt pakkede elinstallationer på motorsystemer, ladninger eller stelpunkter.

Materialer og konstruktionsmæssige egenskaber

• Kontaktdelen (kabelskoens metal) er udført i en elektrisk ledende legering egnet til krimpning omkring ledere; materialet er valgt for at give lav overgangsmodstand og god mekanisk holdbarhed under normalt driftsmiljø.
• Den gule isolering består af en elektrisk isolerende polymer, der beskytter krimpeforbindelsen og forbedrer håndterbarheden ved montage. Isoleringen er ikke krympbar/varmekrympende.
• Produktet er ikke beregnet til loddeforbindelser (soldered connections: nej) og er designet til mekanisk krimpning som fast fremgangsmåde.
• Angivet temperaturbestandighed er ned til −75 °C, hvilket indikerer anvendelighed i lave temperaturmiljøer; vurder altid applikationens samlede temperaturprofil ved valg af kabelsko.

Kompatibilitet og tekniske data

Velegnet til ledere med et tværsnit fra 4,0 mm² op til 6,0 mm² og til montering på M5-bolte/skrueforbindelser. Antal poler: 1. Isoleret: ja. Boreshul: ø 5,3 mm.

Praktiske overvejelser ved montage

• For korrekt forbindelse skal lederen afskæres, afisoleres passende og sættes ind i krimpsektionen før anvendelse af et passende krimpeværktøj. Forkert krimpning kan øge overgangsmodstand og føre til varmeudvikling.
• Sørg for, at bolthovedets materiale og overfladefinish er kompatibel med ringkabelskoens metal, for at undgå galvanisk korrosion i aggressive miljøer.
• Isoleringen beskytter mod kortslutning, men ved høje temperaturer eller tætliggende komponenter bør man kontrollere, at isoleringen tåler de lokale forhold.

Mærke og identifikation

Dette produkt er fra JMP (MPN: 158.05.49). GTIN 4043981277494 kan bruges til lagerstyring, bestilling og verifikation i indkøbssystemer.

Bemærkning: Beskrivelsen er teknisk og rettet mod mekanikere og motorcykelejere, der ønsker et pålideligt ringterminalprodukt til M5-forbindelser og kabler i størrelsesintervallet 4,0–6,0 mm².
