Ringtung 4.0-6.0 M6 JMP Pakke 5 stykker

Ringkabelsko, isoleret nylon, til 4,0–6,0 mm² ledere, M6 borehul

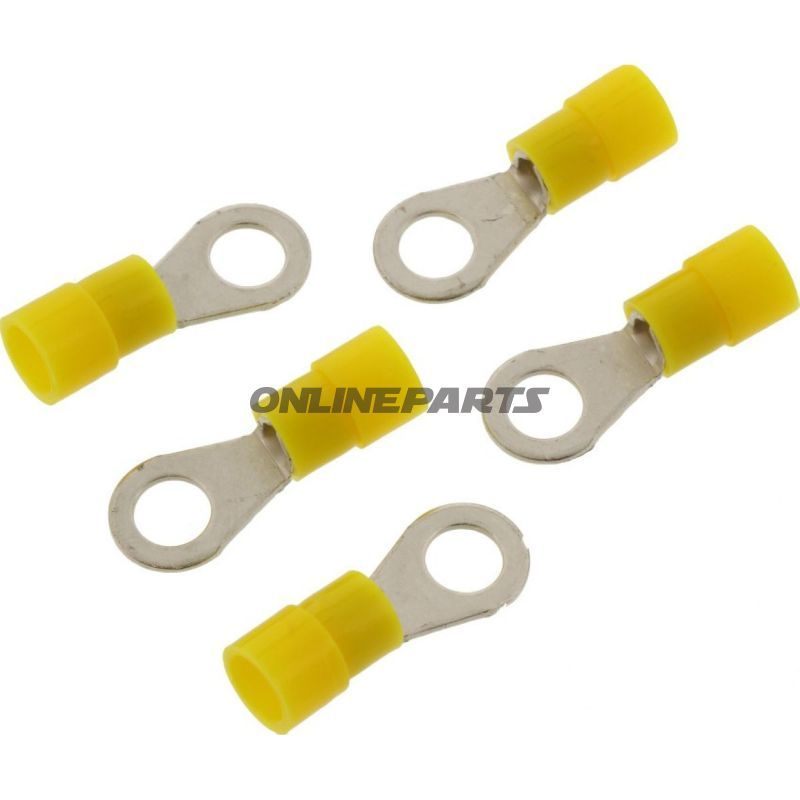

Produkt: Ringkabelsko i nylonisolering fra JMP (MPN: 158.05.36, GTIN: 4043981277364). Denne ringkabelsko er udført til brug på kabler med tværsnit fra 4,0 til 6,0 mm² og passer til en skrue-/bolteboring på Ø 6,6 mm (egnet til M6 befæstning).

Funktion og anvendelse

• Skaber en mekanisk og elektrisk forbindelse mellem en leder og en skrue- eller boltforbindelse hvor en ringterminal er påkrævet.
• Velegnet til batteriterminaler, jordingsforbindelser, sikringsblokke og terminalstrips på motorcykler og små køretøjer samt andre elektriske installationer hvor pålidelig fastgørelse kræves.
• Isoleringen beskytter mod kortslutning mod omkringliggende metaldele og begrænser risiko for mekanisk skade på lederens afisolerede del.

Materialer og egenskaber

• Kerne: Metalring designet til solid elektrisk kontakt med leder; ikke egnet til loddede forbindelser (ikke forloddet).
• Isolering: Nylon (gul) omkring krimpeområdet for at give elektrisk isolering og mekanisk aflastning. Nylon er valgt for sin slidstyrke, elektriske isoleringsevne og evne til at modstå temperaturpåvirkninger.
• Temperaturbestandighed: Angivet ned til -105 °C for materialet ifølge tekniske data; dette indikerer, at isoleringen bevarer sin form og elektriske egenskaber ved lave temperaturer. (Bemærk: oplysningen om maksimal driftstemperatur afhænger af applikation og belastning.)
• Poltælling: 1-polet ringkabelsko designet til enkeltskærmede ledere.

Tekniske specifikationer (oversigt)

• Type: Ringkabelsko
• Passer til bolt/skrue: M6 (boring Ø 6,6 mm)
• Ledertværsnit: 4,0–6,0 mm²
• Isoleret: Ja (nylon, gul)
• Forlodning/lodning: Nej
• Heat shrink: Nej
• Antal poler: 1
• Temperaturbestandighed: ned til -105 °C

Praktiske råd til montering

• Afisoler lederen præcist, så korrekt indsætning i kabelskoens krimpdel opnås uden frie ledere udenfor isoleringen.
• Brug en passende krimpeværktøj dimensioneret til 4,0–6,0 mm² ledere for at sikre mekanisk holdbarhed og god elektrisk kontakt. Forkert krimp kan give dårlig kontakt og overophedning under belastning.
• Kontroller boltens/skrueforbindelsens flader for korrosion og sørg for korrekt moment til M6 for at undgå løse forbindelser.
• Nylonisoleringen giver beskeden mekanisk beskyttelse; i vibrationstunge miljøer anbefales korrekt aflastning af kablet for at forhindre træk på krimpen.

Kompatibilitet og anvendelsesmiljø

• Velegnet til motorcykel- og bilinstallationer, værkstedsterminaler og generelle elektriske montageopgaver hvor M6 fastgørelse anvendes.
• Brug inden for den elektriske belastning og temperaturgrænser som følger af kabeldimension og systemets strømkrav; vurder kontaktmodstand og termisk belastning ved højere strømstyrker.

Produktet leveres under mærket JMP (MPN 158.05.36) og identificeres også via GTIN 4043981277364 for entydig vareidentifikation ved indkøb og logistik.
