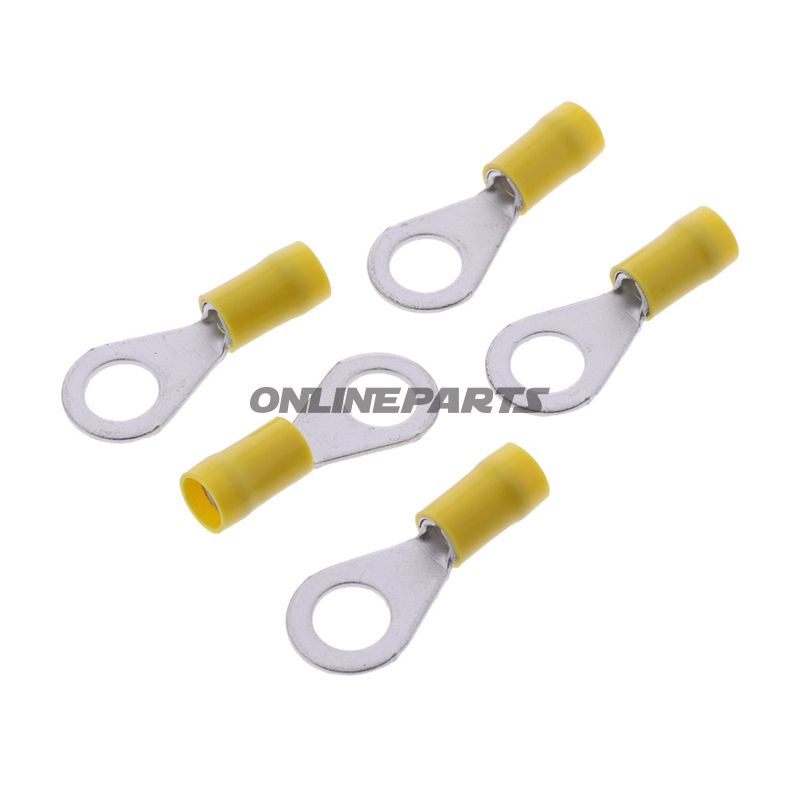

Ringtung 4.0-6.0 M8 JMP Pakke 5 stk

Ringkabelsko (ringtunge) isoleret til M8, ledningsmål 4,0–6,0 mm²

Produkt: isoleret ringkabelsko fra JMP (MPN: 158.05.51, GTIN: 4043981277517). Denne ringkabelsko er beregnet til elektriske forbindelser hvor en sikker og vibrationsbestandig skrue-/boltforbindelse til M8 ønskes.

Funktion og anvendelse

• Ringkabelskoen bruges til at afslutte en enkelt leder og skabe en mekanisk fast og elektrisk pålidelig forbindelse til en skrue eller studs (M8).
• Den isolerede udgave minimerer risikoen for utilsigtet kortslutning og beskytter mod berøring af den blottede leder ved adgang i trangere installationsrum på motorcykler eller i tilbehørsmontering.
• Egner sig til elektriske kredsløb på motorcykler, tilbehør, ladestandere og andre applikationer hvor en ringforbindelse til M8 er praktisk.

Tekniske egenskaber

• Ledningsområde: 4,0–6,0 mm² (passer til de anførte tværsnit uden overspænding).
• Borehul/indre diameter ved ring: Ø 8,4 mm (til M8-bolte/studs).
• Poler: 1 (enkeltleder pr. ringkabelsko).
• Isolering: ja — isoleringen er placeret så den dækker lederens afisolerede del for at reducere mekanisk slid og kortslutningsfare.
• Lodning: ingen lodning nødvendig eller mulig på produktet — forbindelse udføres mekanisk med skruen/bolten.
• Temperaturbestandighed: angivet ned til -75 °C i producentens tekniske data (mærkende for anvendelse i kolde miljøer; vurdér øvrige installationselementer ved lave temperaturer).

Materialevalg og egenskaber

• Kontaktmaterialet er typisk en metallegering egnet til elektriske forbindelser (producenten angiver ringconnector-typen). Metalvalget giver god elektrisk ledningsevne og mekanisk styrke ved klamring omkring lederen.
• Isolationsmaterialet er et plast- eller polymermateriale valgt for elektrisk isolering og mekanisk beskyttelse; farven er gul, hvilket kan hjælpe ved identifikation af ledningsstørrelse i installationssammenhænge.
• Designet er enkelt og industrielt — ingen varme-skrumpefunktion er indbygget, og der kræves korrekt krympning eller presning af leder for at sikre langvarig forbindelse. Brug en egnet presse- eller krimptang til korrekt samling.

Kompatibilitet og montering

• Passer til bolte/studs med M8 gevind og til ledere i området 4,0–6,0 mm². Kontroller at bolthovedets og isoleringsomgivelsernes dimensioner i din installation matcher ringens ydre mål.
• Montering: afisoler ledningen korrekt, indsæt lederen i kappen og benyt korrekt krimpeværktøj for at sikre mekanisk og elektrisk forbindelse. Fastgør herefter ringkabelskoen over M8-bolten og spænd til passende moment i henhold til applikationens krav.
• Produktet er beregnet til en enkelt leder pr. ringkabelsko — undgå at samle flere ledere i én ring uden at verificere kontaktareal og mekanisk sikkerhed.

Praktiske bemærkninger

• MPN (158.05.51) og GTIN (4043981277517) identificerer denne specifikke JMP-ringkabelsko; anvend disse numre ved udskiftning eller søgning efter tilsvarende reservedele.
• Farven gul indikerer typisk et givent ledningsområde og letter hurtig visuel kontrol ved vedligeholdelse.
• Kontroller altid elektriske forbindelsers tilspændingsmoment og korrosionsbeskyttelse i vådområder; overvej yderligere korrosionsmiddel eller beskyttende dækning hvor nødvendigt.

Tekniske data (kort)

• Type: ringkabelsko
• Passer til: M8
• Ledningsområde: 4,0–6,0 mm²
• Borehul/indre ringdiameter: Ø 8,4 mm
• Isoleret: ja
• Lodning: nej
• Temperaturbestandighed: ned til -75 °C

Brand: JMP — produktet er angivet og mærket af JMP under MPN 158.05.51 (GTIN: 4043981277517).
