Ringtung 4.0-6.0 M8 JMP Pakke 5 stk

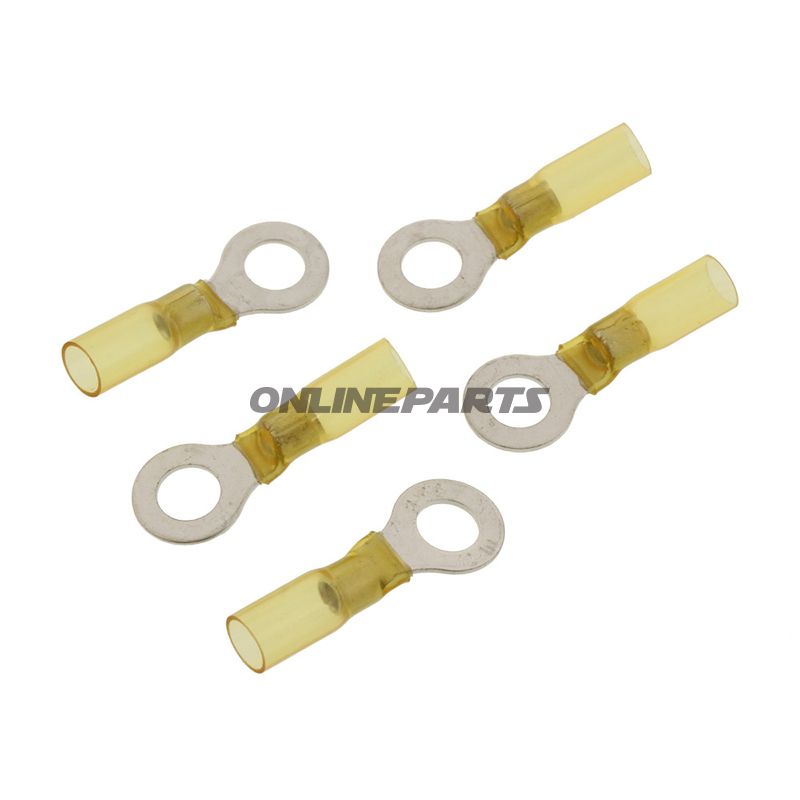

Ringkabelsko med varmekrympe, M8 – til 4,0–6,0 mm² ledere

Produktet er en isoleret ringkabelsko med varmekrympe fra JMP (MPN: 158.05.44, GTIN: 4043981277449). Den er designet til korrekt og pålidelig forbindelse af enkeltlederkabler med tværsnit mellem 4,0 og 6,0 mm² til en M8-skrueforbindelse. Den gule farvekodning gør identificering af tværsnittet hurtig i værkstedssammenhæng.

Funktion og anvendelse

• Ringkabelskoen monteres på lederenden og fikseres ved skrueterminaler med M8-boring (ø 8,5 mm) for at sikre mekanisk og elektrisk forbindelse.
• Den integrerede varmekrympefunktion forbedrer miljøbeskyttelsen ved at skabe en tæt, isolerende samling omkring leder og kabelskede efter krympning.
• Velegnet til applikationer i motorcykler, reservedele og elektriske installationer, hvor pladsen er begrænset, og en sikker terminalforbindelse er nødvendig.

Materialer og egenskaber

• Terminalen er udført som ringkabelsko—materialet er konstrueret til god elektrisk ledningsevne og korrosionsbestandighed (typisk for tinbelagte kobberlegeringer anvendt i denne type terminaler).
• Isolerende rør med varmekrympe sikrer tætning mod fugt og giver god mekanisk aflastning ved kablets afgang.
• Temperaturmodstand angivet til -125 °C (bemærk at dette typisk refererer til materialets lave temperaturbestandighed; se evt. fabrikantdata for maksimal driftstemperatur og krympeprofiler ved opvarmning).
• Produktet er ikke beregnet til lodning af forbindelsen (soldered connections: nej); tilslutning sker ved indsnoing/krimpning og efterfølgende krympning af varmerøret.

Tekniske data og kompatibilitet

• Type: Ringkabelsko
• Egnet til skrue: M8
• Ledertværsnit: 4,0–6,0 mm²
• Borehul/ø: 8,5 mm (til M8)
• Isoleret: Ja (varmekrympende rør)
• Antal poler: 1
• Svejsede/loddet forbindelser: Nej

Praktiske overvejelser for montøren

• Klargør lederenden korrekt: afisoler til passende længde for at sikre fuld indsættelse i kappen før krympning.
• Brug korrekt crimpværktøj til kabelskoens dimension for at opnå lav overgangsmodstand og sikker mekanisk fastgørelse.
• Varmebehandl krympeområdet jævnt (brug passende varmepistol), indtil krymperøret tætner omkring kernen og isoleringen.
• Kontroller efter krympning at der ikke er synlige revner og at kappen ligger tæt omkring kablet.

Mærke og identifikation

Dette produkt er fra JMP (MPN 158.05.44). GTIN 4043981277449 kan anvendes ved bestillings- og lagerstyring for entydig identifikation. Produktets betegnelser kan også findes som "Ringtung 4.0-6.0 M8" eller "Ringkabelsko 4.0-6.0 M8 JMP".

Hvis du har brug for oplysninger om maksimal kontinuerlig driftstemperatur, krympeprofil eller materialespecifikationer (f.eks. belægningstype på lederdelen), kan disse ofte findes i JMPs tekniske datablad eller ved forespørgsel til leverandøren.
