Ringtung 50,0 M10 JMP Pakke 1 stykke

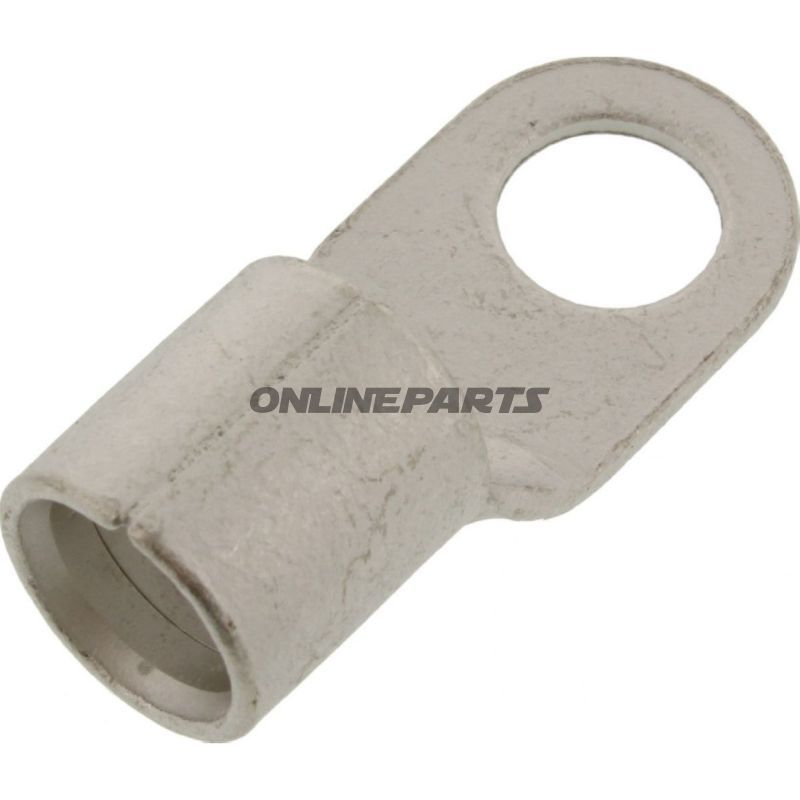

Uisoleret ringkabelsko JMP 50,0 mm² med M10-boring

Produktoversigt: Denne uisolerede ringkabelsko fra JMP (MPN: 158.05.59, GTIN: 4043981277593) er udført til fast elektrisk forbindelse på M10-forbindelser og egner sig til ledningstværsnit op til 50,0 mm². Produktet svarer til DIN 46234 og leveres enkeltvis.

Funktion og anvendelse: Ringkabelskoen anvendes til at skabe en mekanisk og elektrisk forbindelse mellem en kabelende og en skrue-/boltterminal. Den sikrer en stabil kontaktflade ved tilspænding og er velegnet til applikationer, hvor der kræves en robust, boltet forbindelse — fx på stel- eller strømskinneforbindelser, jordforbindelser og motor-/fordelertavleinstallationer i køretøjer og maskineri.

Materiale og udførelse: Produktet er uisoleret og udført som en massiv metalringkabelsko. Den uisolerede udførelse giver lav kontaktmodstand og tåler høje strømme i forhold til isolerede alternativer, men kræver korrekt korrosionsbeskyttelse og monteringsmetode i udsatte miljøer. Der er ingen loddeforbindelser eller krympeelementer integreret; kabelskoen er beregnet til mekanisk crimpe- eller pressforbindelse og efterfølgende fastgørelse med M10-bolt gennem boring Ø 10,5 mm.

• Type: Ringkabelsko (1 pol)
• Egnet til bolt: M10
• Boring: Ø 10,5 mm
• For ledningstværsnit: Op til 50,0 mm²
• Standard: DIN 46234
• Isoleret: Nej
• Loddet: Nej

Tekniske fordele og monteringsbemærkninger: Den uisolerede ringkabelsko giver direkte metal-til-metal-kontakt, hvilket minimerer overgangsmodstand når korrekt crimpet. For at opnå langtidsholdbar forbindelse bør passende crimpeværktøj anvendes, og ved anvendelse i korrosive eller udendørs miljøer anbefales efterbehandling (f.eks. anti-oxidantfedt eller korrosionsbeskyttende behandling) og korrekt moment ved boltning. Da der ikke er varme-svulst (heat shrink) eller isolering, skal elektriker/montør sikre elektrisk adskillelse mod berøring efter montering, hvis nødvendigt.

Kompatibilitet: Passer til kabler op til 50,0 mm² og standard M10-bolte med boring Ø 10,5 mm. Velegnet til både bil- og motorcykelinstallationer, industrielle terminalblokke og andre elektriske installationer hvor en solid ringterminal er påkrævet.

Identifikation: Producenten JMP er angivet som brand, og artikelnummeret (MPN) 158.05.59 samt GTIN 4043981277593 er nyttige ved genbestilling eller ved kontrol af reservedelslister.

Bemærkninger: Produktet leveres som enkelte ringkabelsko. Vælg passende dimensioner og værktøj til crimpeprocessen — dårligt crimpede forbindelser kan føre til øget varmeudvikling og elektrisk modstand.
