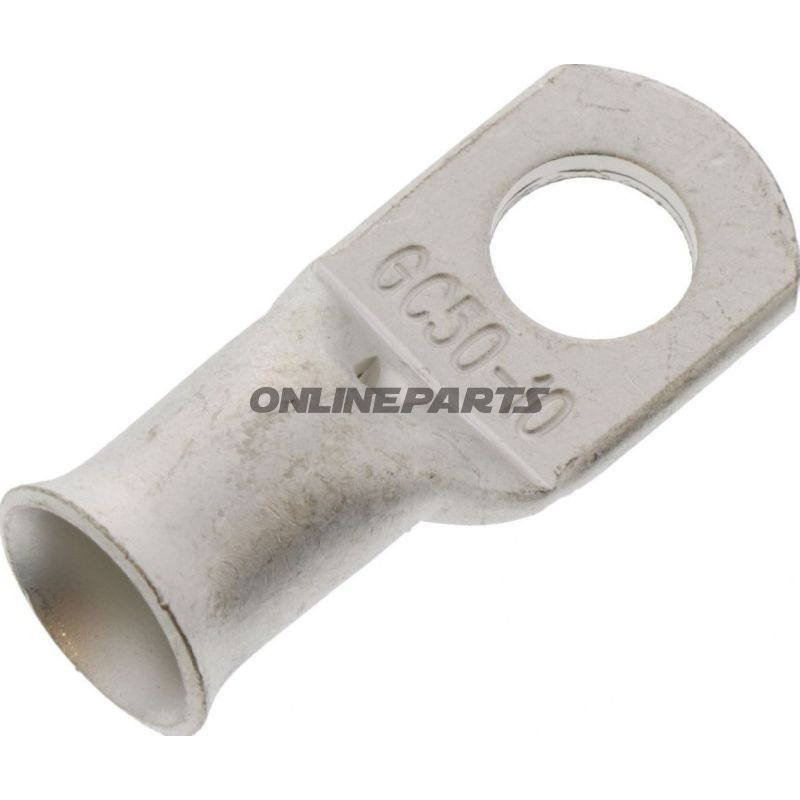

Ringtung 50,0 M10 JMP Pakke 1 stykke

Uisoleret ringkabelsko, ringtunge M10 til ledningstværsnit op til 50,0 mm²

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.04.10, GTIN: 4043981276107). Denne ringtunge er beregnet til fast elektrisk forbindelse hvor en M10-skruemontering anvendes.

Funktion og anvendelse
Ringkabelskoen bruges til at forbinde kraftledninger til studs, jordforbindelser eller skrue-/boltterminaler hvor en sikker mekanisk og elektrisk kontakt er nødvendig. Konstruktionen gør den velegnet til installationer i motorcykler, små køretøjer og elektronik hvor pladsen er begrænset, og hvor en pålidelig forbindelse uden isolering ønskes.

Materialer og egenskaber

• Uisoleret udførelse: Der er ingen plast- eller gummibelægning, hvilket giver direkte metal-til-metal kontakt. Det reducerer tykkelsen af kablets afslutning, men kræver korrekt efterisolering eller mekanisk beskyttelse i monteringsområdet for at undgå kortslutninger.
• Ingen loddede forbindelser: Produktet er ikke beregnet til at blive loddet; klemmes eller crimps på kablet anbefales for at opnå holdbar mekanisk og elektrisk forbindelse.
• Design: Ringformet øje med boredimension Ø 10,3 mm som passer til standard M10-bolte/skruer.
• Kapacitet: Godkendt til ledningsareal op til 50,0 mm², hvilket dækker større kabeltværsnit som ofte forekommer i start- og jordledninger.

Tekniske data (oversigt)

• Type: Ring Connector (ringkabelsko)
• Passer til: M10
• Max. ledningstværsnit: 50,0 mm²
• Boring: Ø 10,3 mm
• Poler: 1
• Isoleret: Nej
• Loddet forbindelse: Nej

Monteringstips

• Afisoler ledningen korrekt, indsæt kablets leder i skaftet og brug en passende kabelskotang eller crimpværktøj specificeret til 50 mm² kabelsko for at sikre mekanisk holdbarhed og lav kontaktmodstand.
• Efter montering bør overgangen isoleres eller beskyttes mod mekanisk påvirkning og korrosion (fx med krympeflex, korrekt placeret kabelstrømpe eller korrosionsbeskyttelse) hvis den sidder eksponeret.
• Tildragning af M10-bolt skal ske med passende moment og eventuel flangeskive for at sikre stabil kontaktflade.

Kompatibilitet og anvendelsesområder
Denne ringtunge fra JMP anvendes typisk i elektriske kredsløb på motorcykler, scootere, reservedele og i industrielt el-arbejde hvor en enkel, uisoleret ringforbindelse til M10-terminal er påkrævet. GTIN 4043981276107 og producentens MPN 158.04.10 kan hjælpe med at sikre korrekt reservedel ved bestilling eller ved organisationsindkøb.

Bemærkninger
Produktet leveres som en enkelt ringkabelsko (Pakke: 1 stykke). Kontrollér altid kabeldimension og krav til belastning/strømførende egenskaber i din applikation før montage.
