Ringtung 50,0 M12 JMP Pakke 1 stykke

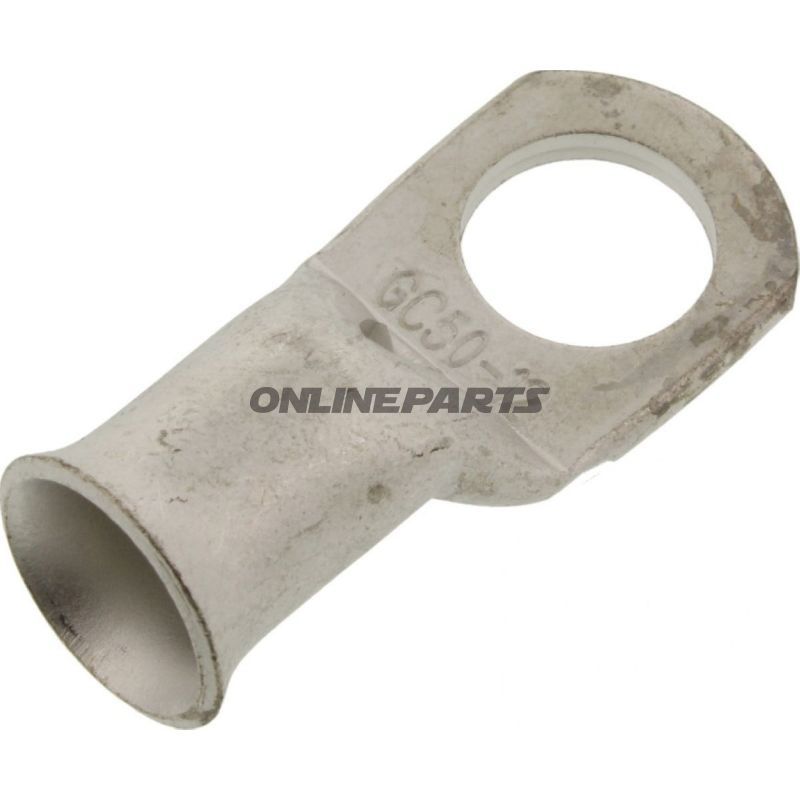

Uisoleret ringkabelsko (Ringtung) 50,0 mm² – M12 bore

Denne uisolerede ringkabelsko fra JMP (GTIN: 4043981276220, MPN: 158.04.22) er designet til elektriske forbindelse med enkelt leder og større tværsnit. Produktet anvendes typisk ved faste forbindelser til stel, batteri eller kraftige ledere i motorcykler, maskiner og kontrolbokse, hvor en robust mekanisk og elektrisk forbindelse via skrue-/boltforbindelse er ønsket.

Funktion

• Ringens funktion er at sikre en pålidelig kontaktflade mellem leder og bolt/skrue ved M12-festepunkter (boringsdiameter Ø 12,7 mm), så lederens kobbertråde holdes samlet og fastholdt mekanisk.
• Uisoleret udførsel tillader direkte metal-mod-metal kontakt, hvilket er praktisk, når der kræves god elektrisk ledningsevne eller når isolation ikke ønskes pga. plads/temperaturbegrænsninger.
• Egnet til enkelpolsforbindelser og typiske monteringsmetoder med møtrik og skive.

Materiale og egenskaber

• Ringkabelskoen er udført i metal med god elektrisk ledningsevne. Materialet er valgt til at give lav overgangsmodstand og tilstrækkelig mekanisk styrke for de angivne tværsnit (op til 50,0 mm²).
• Uisoleret design: ingen plast- eller gummibelægning. Dette reducerer tykkelsen og muliggør direkte kontakt, men kræver opmærksomhed på galvanisk korrosion og isolationsbehov i det samlede installationsmiljø.
• Samlevejledning: leder skal krympes eller klemmes korrekt i skaftet for at sikre mekanisk fastholdelse og elektrisk kontakt. Produktdata angiver, at der ikke er loddeforbindelser eller krympeflex (heat shrink) inkluderet.

Tekniske data og kompatibilitet

• Type: ringkabelsko (Ring Connector).
• Passer til: M12 bolt/skrue (boringsdiameter Ø 12,7 mm).
• Maksimalt ledertværsnit: 50,0 mm².
• Poler: 1 (enkelpols ring).
• Isoleret: Nej; Lodning: Nej; Krympeflex: Nej.

Anvendelsesovervejelser

• Kontroller at M12-bolten har tilstrækkelig styrke og at anvendt skive/møtrik fordeler belastningen for at undgå deformering af ringen.
• Ved udendørs eller fugtige installationer anbefales overfladebehandling (f.eks. antikorrosiv sprøjtning eller brug af korrosionsbeskyttende fedt) og/eller supplerende isolering for at forhindre galvanisk korrosion.
• Sørg for korrekt krympning eller mekanisk klemming af leder i skaftet; løse eller dårligt fastgjorte ledere øger overgangsmodstanden og kan føre til varmeudvikling.

Mærke og identifikation

Produktet leveres af JMP under MPN 158.04.22 og kan identificeres med GTIN 4043981276220. JMP er producentnavnet angivet i produktdataene og fremgår naturligt af teknisk dokumentation og reservedelslister.

Yderligere tekniske specifikationer

Ved tvivl om kompatibilitet med specifikke motorcykelmodeller eller applikationer, kan du sammenligne M12-borediameter og ledertværsnit med dine eksisterende fittings eller kontakte teknisk service for rådgivning baseret på JMP MPN 158.04.22 (GTIN 4043981276220).
