Ringtunge 50.0 M6 JMP pakning 1 styk

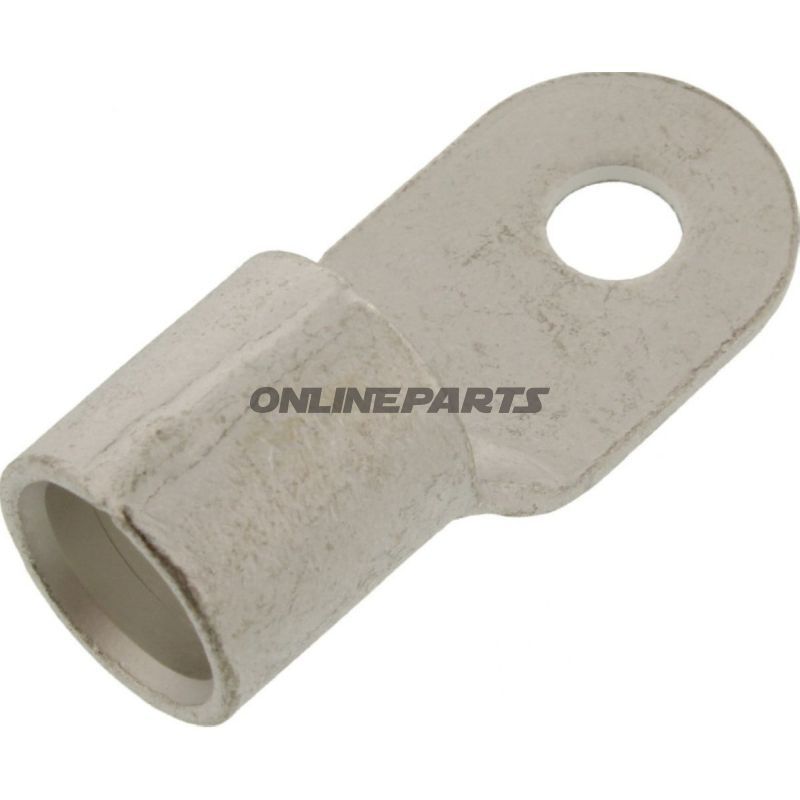

Ringtunge 50,0 mm², M6 – uisoleret ringkabelsko fra JMP

Produktoversigt: Denne uisolerede ringtunge fra JMP (GTIN: 4043981278163, MPN: 158.06.17) er beregnet til elektriske forbindelser med kabeltværsnit op til 50,0 mm² og passer til M6-bolte. Produktet følger DIN 46234 og er udført som en enkeltpolig ringkabelsko uden lodde- eller krympesamling.

Funktion

Ringtungen fungerer som en mekanisk og elektrisk forbindelse mellem kraftkabler og komponenter med skrue- eller boltfæste. Den placeres over kablets afisolerede leder og fastgøres med en passende skruemøtrik eller bolt gennem ringens centrum (boring Ø ca. 6,5 mm), hvilket sikrer god tryk- og kontaktflade for strømoverførsel ved boltforsamlinger.

Materiale og konstruktion

• Materialevalg: Ringtungen er fremstillet i metal egnet til elektrisk ledningsevne (typisk tinbelagt kobberlegering eller lignende), hvilket giver en god kombination af elektrisk ledningsevne og korrosionsbestandighed. Den uisolerede udgave betyder, at der ikke er nogen plast- eller krympebeklædning rundt om forbindelsen.
• Boring og dimensioner: Centrumåbningen er dimensioneret cirka Ø 6,5 mm, hvilket matcher standard M6-fastgørelse. Kroppen er lavet til at rumme ledertværsnit op til 50,0 mm².
• Ingen lodning eller krympning: Produktet er beregnet til mekanisk forbindelse alene — der er ingen integreret lodde- eller varmekrympefunktion.

Tekniske egenskaber

• Type: Ringkabelsko (single pole)
• Egnet til bolt: M6
• Max kabeltværsnit: 50,0 mm²
• Isoleret: Nej (uisoleret kontaktflade)
• Lodning: Nej
• Antal poler: 1
• Standard: DIN 46234
• Boringsdiameter: ca. 6,5 mm

Anvendelsesområder og kompatibilitet

Ringtungen anvendes typisk i elektriske installationer på motorcykler, køretøjer og i værkstedsmiljøer, hvor robuste skrueforbindelser er nødvendige — eksempelvis batterikabler, jordforbindelser eller krafttilførsel til starter/laderegulator. Den passer til kabler op til 50,0 mm² og bolte i M6-standarden, hvilket gør den kompatibel med mange almindelige terminalblokke, stelpunkter og kraftklemmer.

Praktiske overvejelser ved montering

• Sørg for korrekt afisolering og krympning/pressning af kabelender inden montering for at sikre god mekanisk kontakt mellem leder og ringtunge.
• Brug passende skiver og korrosionsbeskyttelse ved udsatte installationer, da den uisolerede ringtunge ikke beskytter mod fugt eller kortslutninger.
• Tjek boltmoment og elektrisk kontaktmodstand efter samling for at sikre pålidelig forbindelse under belastning.

Brand og identifikation: Produktet er fra JMP (MPN 158.06.17, GTIN 4043981278163) og leveres som en enkeltpolig, uisoleret ringkabelsko i henhold til de tekniske specifikationer ovenfor.
