Ringtung 50,0 M8 JMP Pakke 1 stykke

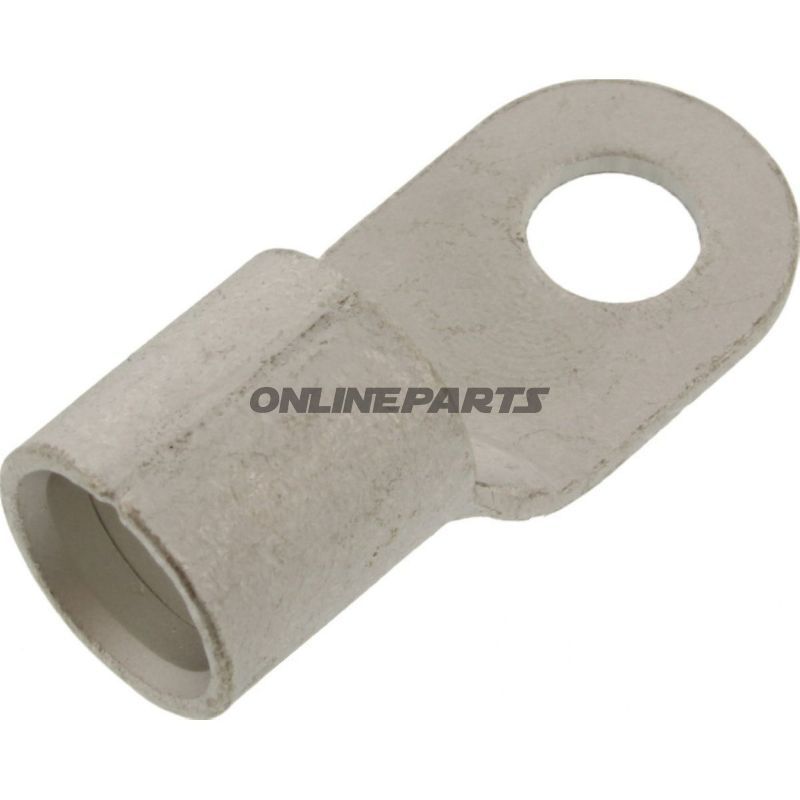

Uisoleret ringkabelsko (ringtunge) 50,0 mm² til M8-bolt

Produkt: JMP ringtunge til kabelskoning med borehul Ø 8,4 mm. Leveres som enkeltstk. Brandet JMP er angivet med MPN 158.06.27 og GTIN 4043981278255.

Denne uisolerede ringkabelsko er designet til elektriske forbindelser hvor der kræves en kompakt, mekanisk og elektrisk pålidelig forbindelse til en M8-bolt. Ringtungen anvendes typisk i styringstavler, batteriforbindelser, jordforbindelser og andre anlæg hvor kabler med større tværsnit skal fastgøres sikkert til skrue- eller boltforskruninger i metal.

• Funktion: Skaber en formstabil, lavimpedansforbindelse mellem ledning og skrue-/boltpunkt. Ringformen sikrer at forbindelsen ikke glider af ved vibrationer eller ved stramning af møtrik.
• Kompatibilitet: Egnet til boltdimension M8 (borehul Ø 8,4 mm) og kabeltværsnit op til 50,0 mm².
• Standard: Fremstillet i henhold til DIN 46234, hvilket beskriver dimensionering og tolerancer for uisolerede ringkabelsko.

Materialevalg og konstruktion

Ringtungen er udført i elektroledende, uisoleret metal (typisk blankt kobber eller forkobret materiale afhængig af JMPs produktionsserie), med pladedybde og borehul dimensioneret efter DIN 46234. Materialet er valgt for at sikre god elektrisk ledningsevne og tilfredsstillende mekanisk styrke ved presning. Da produktet er uisoleret, er overfladebehandling og korrekt montageteknik vigtig for at undgå korrosion og sikre lav overgangsmodstand i drift.

Tekniske egenskaber

• Type: Ringkabelsko / ringtunge.
• Egnet for: M8.
• Max kabeltværsnit: 50,0 mm².
• Borehul diameter: 8,4 mm (til M8 fastgørelse).
• Poler: 1 (enkeltpol).
• Svejsning/lodning: Ingen—komponenten er beregnet til pressede eller krimpede forbindelser.
• Isolering: Ingen (uisoleret ringkabelsko).

Montering og anvendelsesråd

• For presning/krimpning: anvend korrekt dimensioneret krimpeværktøj og matricer beregnet til ledningens tværsnit for at opnå mekanisk holdbar og elektrisk lavresistiv forbindelse.
• Overfladebehandling: efter presning kan en antikorrosiv behandling eller korrekt montage i kapslet miljø være relevant, særligt ved udendørs eller fugtige installationer, da produktet er uisoleret.
• Kontrol: efter montage bør forbindelsen visuelt og mekanisk kontrolleres for korrekt indførsel af leder og for at sikre at bolthoved/møtrik sidder korrekt på ringflangen.

Identifikation

• Brand: JMP (angivet som producent).
• MPN: 158.06.27 (JMP producentnummer).
• GTIN: 4043981278255 (global vareidentifikation).

Denne type ringkabelsko henvender sig til mekanikere, installatører og erfarne motorcykelejere, der har behov for en robust, elektrisk forbindelse til M8-fastgørelser for kabeltværsnit op til 50 mm². Vær opmærksom på at produktet er uisoleret og kræver korrekt montage og eventuel efterbehandling i forhold til miljø og korrosionsbeskyttelse.
