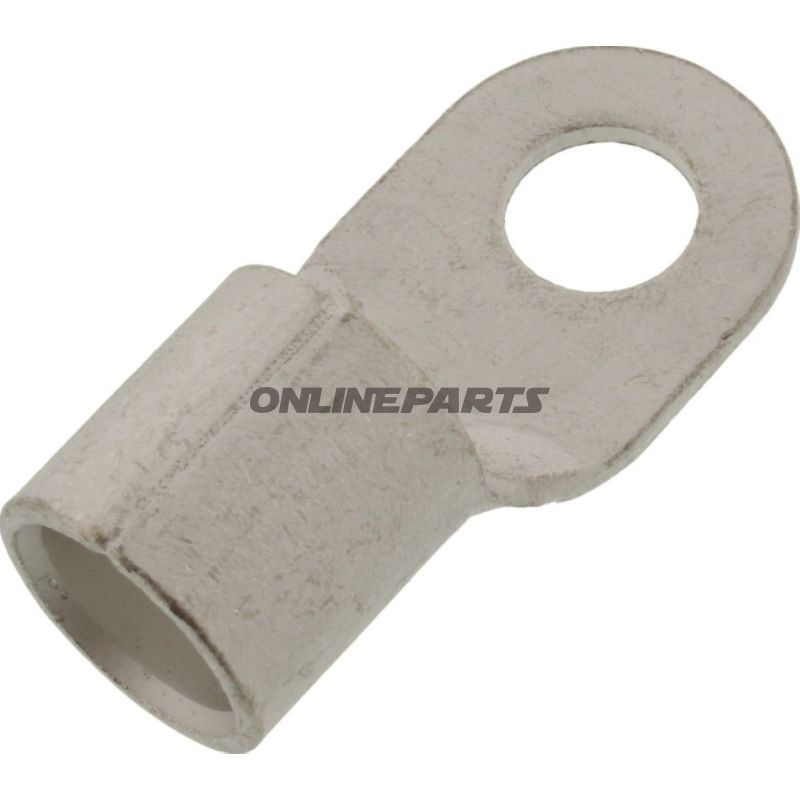

Ringtung 70.0 M10 JMP Pakke 1 stykke

Unisoleret ringkabelsko (ringtung) 70,0 mm², bore Ø 10,5 mm (M10) fra JMP

Produkt: Unisoleret ringkabelsko til kabeltværsnit op til 70,0 mm². Producent: JMP. MPN: 158.05.60. GTIN: 4043981277609.

Denne unisolerede ringkabelsko (ringtung) er beregnet til elektriske forbindelser, hvor en fast mekanisk og elektrisk kontakt omkring en skrue eller bolthul er påkrævet. Ringkabelskoen monteres ved at stikke den blottede leder ind i kraven og presse kraven sammen med en egnet pressetang for at skabe en lavohmig, vibrationsstabil forbindelse omkring en M10-skrue eller -bolt. Produktet følger DIN 46234-dimensioneringen for uisolerede ringkabelsko.

• Type og anvendelse: Ringkabelsko (1-polet) til fast montage på skrue- eller boltterminaler (M10).
• Kabeltværsnit: Egnet til ledere op til 70,0 mm².
• Huldiameter: Bore Ø 10,5 mm, tilpasset M10-geometry.
• Isolering: Uisoleret — beregnet til applikationer hvor efterfølgende isolering eller kabelbeskyttelse håndteres separat.
• Svejsning/ladningsmetoder: Ikke beregnet til lodning; mekanisk presset forbindelse anbefales.

Materialer og egenskaber

Ringkabelskoen er udført i korrosionsresistent, elektrisk ledende metal (typisk tinpladeret kobber eller tilsvarende legering hos JMP), hvilket sikrer god elektrisk kontakt og tilstrækkelig mekanisk styrke ved korrekt krympning/tryk. Uisoleret udførelse betyder, at efterbehandling med krympeflex, kabelsleeve eller anden mekanisk beskyttelse kan anvendes efter behov for at sikre miljømæssig beskyttelse og elektrisk isolation i installationen.

Tekniske fordele og praktisk anvendelse

• Robust mekanisk fastholdelse ved brug af M10-skrue/bolt; velegnet til startmotor-, batteri- og andre kraftstrømsforbindelser på motorcykler eller mindre køretøjer.
• Større kabeltværsnit (op til 70,0 mm²) gør den anvendelig til hovedstrømsførende kabler og lavspændingsdistribution.
• Uisoleret design tillader fleksibel tilpasning og efterbehandling i værkstedet, fx på steder hvor varmeafledning eller pladsforhold gør isolerende hætter uhensigtsmæssige.

Kompatibilitet og montage

Designet til M10-terminaler og dimensioneret efter DIN 46234. Montage udføres ved afisolering af kabel, indsætning i krave og korrekt krympning/pressning med passende værktøj (hydraulisk eller manuel presstang med korrekt matrice for 70 mm²). Efter pressning bør forbindelsen kontrolleres visuelt og eventuelt måles for kontaktmodstand, især i kritiske strømførende applikationer.

Kvalitet og sporbarhed

Produktet markeres med JMP som fabrikant og MPN 158.05.60, hvilket gør det muligt at sikre kompatibilitet ved reservedelsbestilling og dokumentation i tekniske tegninger eller servicejournaler. GTIN 4043981277609 kan anvendes ved bestillings- og logistikprocesser for entydig identifikation.

Bemærkninger

• Denne ringkabelsko leveres uisoleret; sørg for passende korrosionsbeskyttelse og elektrisk isolation efter montage, hvis nødvendig for applikationen.
• Tilpas værktøj og krympemetode til kabeltværsnittet for at opnå optimal elektrisk og mekanisk ydeevne.
