Ringtung 70.0 M12 JMP Pakke 1 stykke

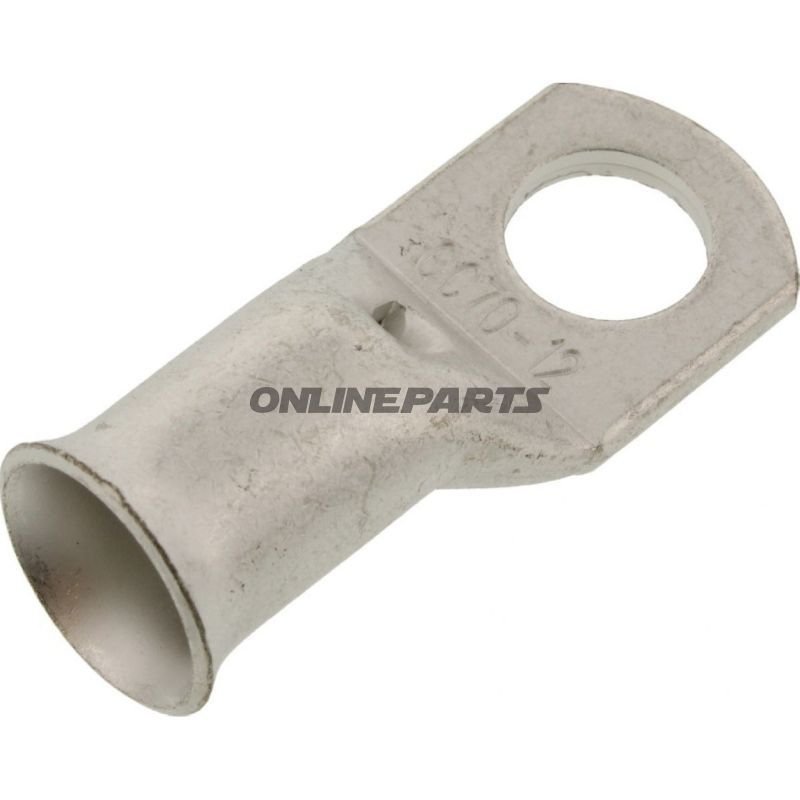

Ringkabelsko (ringtunge) 70,0 mm² med M12-boring – ubundet, JMP

Produkt: ringtunge/ringkabelsko til kabelsamling og jordforbindelse. Dette element fra JMP (MPN: 158.04.23, GTIN: 4043981276237) er udført som en ubineret ringkabelsko med borehul for M12-bolte (Ø 12,7 mm) og er beregnet til ledere med tværsnit op til 70,0 mm².

Funktion

• Ringtungen bruges til at skabe en mekanisk og elektrisk forbindelse mellem en leder og en skrue-/boltfastgørelse, typisk ved stel-/jordforbindelser, kabelplader eller skrue terminaler.
• Den ubundne udformning (ikke-isoleret) sikrer direkte metallisk kontakt mellem leder og tilslutningspunkt, hvilket giver lav overgangsmodstand, så længe korrekt kontaktpres og korrosionsbeskyttelse sikres.
• Designet til enkel montering med presværktøj eller kørning af leder direkte i skaftet efter korrekt forberedelse af lederenden (afisolering, oprulning/undgå løse tråde).

Materialevalg og egenskaber

• Konstruktionen er udført i metal egnet til elektriske forbindelser; materialet er konstrueret til at give god ledningsevne og mekanisk styrke ved boltforskruning. (Producentangivelsen indikerer standard udførelse for ringkabelsko; overfladebelægning kan variere, så tjek eventuelt produktblad for galvanisk behandling eller tinbelægning ved behov.)
• Ikke-isoleret – anvendelse kræver, at installationen tager højde for elektrisk isolation i omgivelser med risiko for kortslutning eller berøring.
• Ingen lodde- eller krympefunktion indbygget; produktet er udelukkende mekanisk/koldpresset til leder.

Tekniske data

• Type: ringkabelsko (ring connector)
• Boremål: Ø 12,7 mm – passende til M12-bolte
• Egnet for ledertværsnit: op til 70,0 mm²
• Antal poler: 1
• Isoleret: Nej
• Svejsede eller loddeforbindelser: Nej

Kompatibilitet og anvendelsesscenarier

• Velegnet til kraftkabler og hovedjordforbindelser på motorcykler, køretøjer og maskiner, hvor et robust M12-fastgørelsespunkt benyttes.
• Anvendes typisk i plejesituationer hvor kabeldimensioner nær 70 mm² forekommer, fx hovedstrømførende kabler eller batteriforbinder.
• På grund af den ubundne udformning bør monteringsmiljø og korrosionsbeskyttelse vurderes — brug eventuelt passende anti-oxiderende pasta og korrekt moment ved boltning.

Montering og anbefalinger

• Forbered lederenden ved omhyggelig afskalning. Sørg for at lederens ledere er samlet og ikke flosser, så pres- eller klemmeforbindelsen får fuld kontaktflade.
• Anvend passende presværktøj dimensioneret til 70 mm² for at sikre korrekt deformation og kontakttryk. Alternativt kan passende klemmer benyttes efter producentens anvisninger.
• Efter montering: kontroller mekanisk fastspænding ved M12-bolten og vurder behovet for korrosionsbeskyttelse, især i udendørs eller fugtige miljøer.

Identifikation

• Brand: JMP
• MPN: 158.04.23
• GTIN: 4043981276237

Den leverede information er baseret på produktdata fra producenten JMP. For specifikke krav til overfladebelægning, aktuelle materialestandarder eller testcertifikater, anbefales at konsultere JMPs tekniske dokumentation eller leverandørens produktblad.
