Ringtung 70.0 M8 JMP Pakke 1 stykke

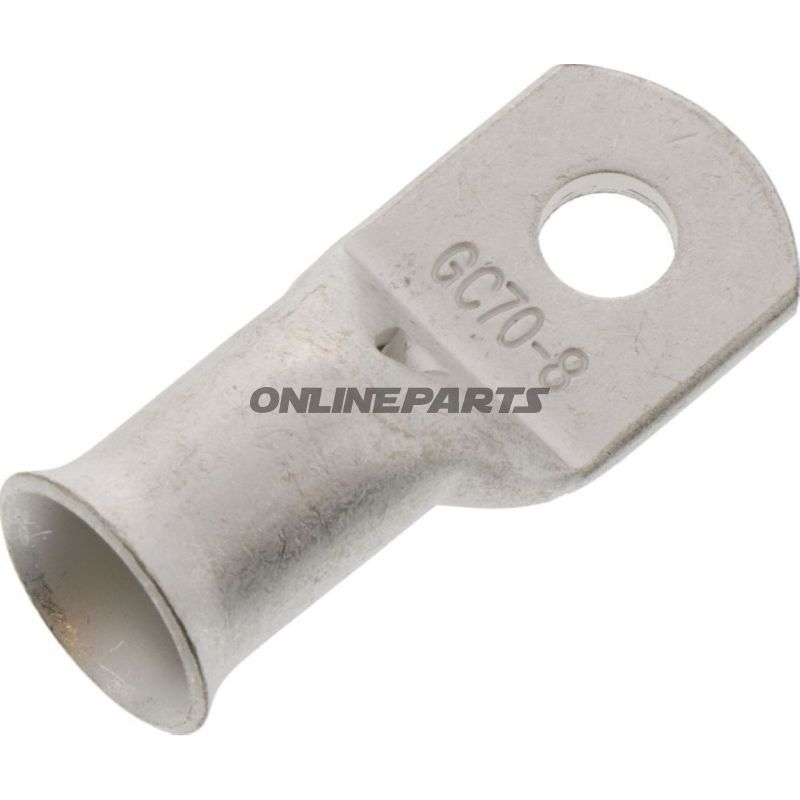

Ringtunge (ringkabelsko) 70,0 mm² med M8 hul til uisoleret kabelsko

Produkt: Ringtunge til elektriske forbindelser, beregnet til brug på motorcykler og køretøjer hvor robuste skrueforbindelser anvendes. Modellen er fra JMP (MPN: 158.04.90, GTIN: 4043981276909).

Denne ringtunge er udført som en uisoleret ringkabelsko til kabeltværsnit op til 70,0 mm² med et monteringshul beregnet til M8-skruer (boringsdiameter Ø 8,4 mm). Den er designet til at blive presset eller klemt fast på et afisoleret kabel og efterfølgende monteret med skrue/møtrik for at skabe en pålidelig elektrisk og mekanisk forbindelse.

• Funktion: Skaber et fladt, stabilt kontaktpunkt for kabelender til boltet forbindelse. Velegnet til jordforbindelser, batteriterminaler eller kraftledninger hvor et ringformet kontaktpunkt er nødvendigt.
• Kompatibilitet: Passer til M8 bolte/skrueplaceringsstandard. Dimensioneret til ledere op til 70,0 mm²; antallet af poler: 1.
• Installation: Kabelenden afisoleres, stopes ind i tungen og fastgøres ved presning/krymning med korrekt dimensioneret krympetang. Efter krympning monteres ringen på M8-skruen og sikres med møtrik eller skive som anvist af fabrikant eller værkstedets praksis.

Materiale og egenskaber

• Uisoleret udførelse: Ingen plastisk isolering eller krymperør er påført, hvilket giver direkte metal-til-metal kontakt og kræver korrekt opsætning i forhold til korrosion og mekanisk beskyttelse.
• Typisk materiale: Kobberlegering eller elektrolytisk afbelagt kobber (afhængigt af produktionsparti), som sikrer god elektrisk ledningsevne og formbarhed ved krympning. Overfladebehandling kan være tinbelægning for at forbedre korrosionsbestandighed og svejsbarhed.
• Ingen loddede eller varmeisolerede forbindelser: Produktet er beregnet til mekanisk krympede forbindelser; der er ingen integreret krympehylse eller loddeforbindelse.

Tekniske fordele for værkstedet

• Robust mekanisk forbindelse til skrueterminaler hvor plads og form kræver ringkontakt.
• Kompatibel med standard M8-bolter og terminalskiver, hvilket gør den velegnet til udskiftning af slidte kabelsko på batteripoler og jordpunkter.
• Enkel inspektion af kontaktfladen efter montering, da den uisolerede udformning gør korrosions- eller oxideringsproblemer synlige.

Sikkerhed og monteringsanbefalinger

• Brug korrekt dimensioneret krympetang eller hydraulisk værktøj for at opnå god elektrisk kontakt og mekanisk holdbarhed.
• Da tungen er uisoleret, bør monteringen beskyttes mod utilsigtet kortslutning (f.eks. med skiver, dækplader eller korrekt routing) og eventuel efterbehandling med korrisionsbeskyttelse hvor nødvendigt.
• Kontrollér at den valgte bolt/møtrik og underlag er kompatible med M8-dimensionen og at kontaktflader er rene før spænding.

Tekniske data (uddrag):

• Type: Ring Connector (ringkabelsko)
• Passer til: M8
• Max ledningstværsnit: 70,0 mm²
• Boringsdiameter: Ø 8,4 mm
• Uisoleret: Ja
• Svejsede/loddet forbindelse: Nej
• Varme-skrumpning: Nej
• Poler: 1

Produktet markedsføres under brandet JMP (MPN 158.04.90). GTIN 4043981276909 identificerer denne specifikke ringtunge og kan bruges til lagerstyring og indkøb.
