Ringtung 95.0 M10 JMP Pakke 1 stykke

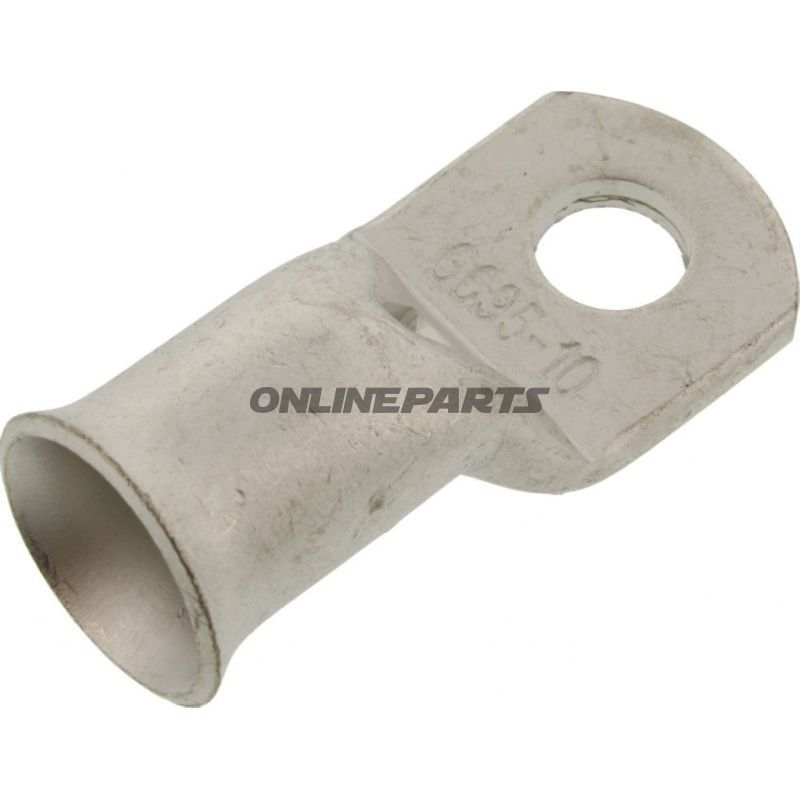

Ringkabelsko (ringtunge) 95,0 mm² M10 — uisoleret, JMP

Produktoversigt: Denne uisolerede ringkabelsko fra JMP (MPN: 158.04.12, GTIN: 4043981276121) er konstrueret til elektriske forbindelse med kabeltværsnit op til 95,0 mm² og passer til M10-bolte (boring Ø 10,3 mm). Den leveres enkeltstykket og er beregnet til professionelle brugere, der har behov for robuste mekaniske forbindelsepunkter i større ledningsdimensioner.

Funktion og anvendelse

Ringkabelskoen skaber et fast, mekanisk og elektrisk kontaktpunkt mellem en stor leder (op til 95,0 mm²) og et skrue- eller boltfæste med M10-dimension. Den bruges typisk ved batteriforbindelser, store jordforbindelser, hovedledninger i køretøjer eller i statiske installationer, hvor en pålidelig skrueklemme er nødvendig. Produktet er uisoleret og egner sig til installationer, hvor yderligere isolering eller krympemanchet anvendes separat efter montering.

Materialevalg og egenskaber

• Materiale: Ringkabelskoen er udført i kobberlegering (typisk tinbelagt), som giver god elektrisk ledningsevne og forbedret korrosionsmodstand sammenlignet med ubehandlet kobber. Den tinbelagte overflade muliggør bedre kontaktmodstand og længere levetid under normale driftsforhold.
• Uisoleret design: Uisoleret udførelse giver mulighed for visuel kontrol af forbindelsen og fleksibilitet ved anvendelse af separat krympeflex eller anden isolering efter behov. Bemærk at uisolerede terminaler kræver korrekt isolering i områder med risiko for kortslutning.
• Mekanisk udformning: Ringen har en præcis boredimension på Ø 10,3 mm, som sikrer korrekt pasform på M10-bolte. Materialetykkelse og klemmeflader er dimensioneret til at modstå de mekaniske belastninger ved tilspænding uden deformation ved korrekt moment.

Tekniske data

• Type: Ring Connector / ringkabelsko
• Brand: JMP (MPN 158.04.12)
• GTIN: 4043981276121
• Egnet til skrue/bolt: M10
• For kabeltværsnit: op til 95,0 mm²
• Borediameter: Ø 10,3 mm
• Isoleret: Nej (uisoleret)
• Lodning: Nej (ikke beregnet til lodning ved forbindelse)
• Antal poler: 1

Montering og anbefalinger

• For korrekt elektrisk forbindelse bør kabelenden afskæres, afisoleres og krimpes med passende krimpeværktøj og matricer til 95,0 mm² leder. Brug af korrekt krimpekvalitet og -teknik er afgørende for lav kontaktmodstand.
• Da delen er uisoleret, anbefales efterfølgende mekanisk og elektrisk beskyttelse i driftsmiljøer hvor berøring eller kortslutningsrisiko forekommer — fx krympeflex eller kabelskohætter.
• Tilspændingsmoment for M10-befæstelse bør følge producentens anbefalinger for det anvendte bolt- og fladetype for at undgå overpres og sikre langvarig kontakt.

Kompatibilitet og anvendelsesområder

Ringkabelskoen er velegnet til store kabeltværsnit i motorcykler med større hovedkabler, biler, marineinstallationer, industrielt udstyr og batteri-/fordelingspaneler. Den passer til standard M10-forbindelser og kan kombineres med ringbolte, skiver og møtrikker efter behov.

Bemærk: Produktet leveres som enkeltstående ringkabelsko. Kontroller altid kabeldimension og miljøkrav før installation, og sørg for egnet isolation hvis det er påkrævet i din anvendelse.
