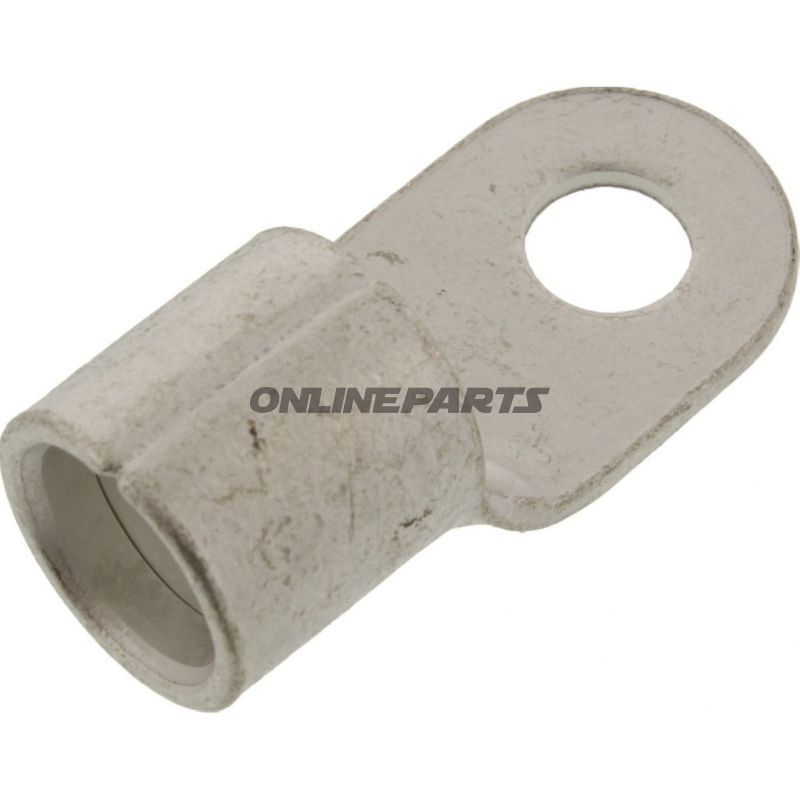

Ringtung 95.0 M10 JMP Pakke 1 stykke

Ringkabelsko uisoleret JMP 95,0 mm² – M10 hul

Produkt: uisoleret ringkabelsko til kabler op til 95,0 mm² fra JMP (MPN: 158.05.61, GTIN: 4043981277616).

Denne ringkabelsko er beregnet til faste elektriske forbindelser, hvor en M10 bolt bruges som fastgørelsespunkt. Den følger DIN 46234-standarden og er udført som en enkeltpolig, uisoleret ringkabelsko uden lodde- eller krympefunktioner.

• Funktion: Skaber en mekanisk og elektrisk forbindelse mellem kabel og stel, jord eller komponent via en bolteforbindelse. Designet til at blive presset eller krimpt fast omkring lederens tværsnit for at sikre lav overgangsmodstand og stabil kontakt under vibration.
• Dimensioner og kompatibilitet: Overholder borehuldiameter Ø 10,5 mm, hvilket svarer til boltstørrelse M10. Egnet til ledertværsnit op til 95,0 mm².
• Materialeegenskaber: Uisoleret udførelse med metallegering (typisk kobber eller tinbelagt kobber i tilsvarende produkter) designet til god elektrisk ledningsevne og mekanisk holdbarhed. Overfladebehandling (hvis anvendt) reducerer korrosion og forbedrer kontaktkvaliteten over tid.
• Installation: Beregnet til krimpning/pressning omkring leder. Da den er uisoleret, skal korrekt valg af krympe- eller isoleringsmateriale overvejes efter montage, hvis applikationen kræver isolation eller ekstra mekanisk beskyttelse.
• Begrænsninger: Ikke beregnet til lodning eller til direkte varme-sammentrækning (heat shrink) som en integreret funktion. Anvendes kun hvor en uisoleret ringterminal er passende og hvor DIN 46234-kompatibilitet er ønsket.

Tekniske data (oversigt):

• Type: Ringkabelsko (ring connector)
• Passer til: M10
• Max ledertværsnit: 95,0 mm²
• Borehuldiameter: Ø 10,5 mm
• Isoleret: Nej
• Loddeforbindelser: Nej
• Heat shrink: Nej
• Antal poler: 1
• Standard: DIN 46234

Praktiske overvejelser for mekanikere og motorcykelejere: Ved valg af ringkabelsko er det vigtigt at matche lederens tværsnit og boltdimensionen (her M10/Ø10,5 mm). Sørg for korrekt krimpeværktøj og kontroller krimpekvalitet for at undgå varmeudvikling og høje overgangsmodstande. I korrosive miljøer anbefales supplerende overfladebeskyttelse eller passende elektrolytisk kompatibilitet med den anvendte kabels leder.

Produktet leveres under mærket JMP (MPN 158.05.61) og kan identificeres via GTIN 4043981277616 for indkøb og reservedelsstyring.
