Ringtung 95,0 M12 JMP Pakke 1 stykke

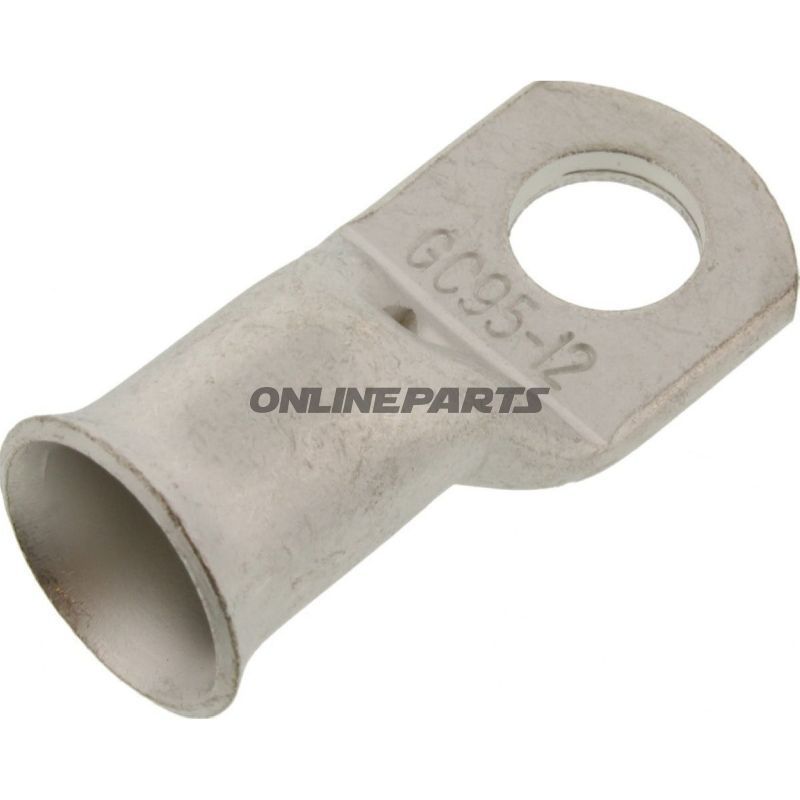

Ringkabelsko uisoleret 95,0 mm², M12 – JMP (ringtunge)

Produktoversigt: Denne uisolerede ringkabelsko fra JMP (MPN: 158.04.24, GTIN: 4043981276244) er beregnet til elektriske forbindelser, hvor kabler med store tværsnit skal forbindes sikkert til skrue- eller boltterminaler med M12-gennemføring. Den kaldes også ringtunge eller ringterminal og anvendes typisk i industrielektriske installationer, kontrolpaneler og på motorcykler/ køretøjer hvor robuste, faste forbindelser er nødvendige.

Funktion og anvendelse:

• Giver en mekanisk og elektrisk forbindelse mellem en leders afisolerede ende og en skrue- eller boltterminal (M12-boring).
• Designet til at kunne monteres ved aksial krympning eller mekanisk klemning omkring lederen (ikke loddede forbindelser).
• Velegnet til applikationer hvor vibrationer og gentagne belastninger stiller krav til et fast sæde omkring skrue/bolt.

Tekniske detaljer:

• Type: Ringkabelsko / ringconnector.
• Passer til: M12 (boringsdiameter Ø 12,7 mm).
• Egnet ledningstværsnit: op til 95,0 mm².
• Isoleret: Nej — uisoleret udførelse for direkte metal-til-metal kontakt.
• Lodning: Ikke beregnet til lodning (soldered connections: nej).
• Poler: 1.

Materialevalg og egenskaber:

• Fremstillet i ledende metal (typisk kobberbaseret legering) med god elektrisk ledningsevne og mekanisk styrke. Materialets overflade kan være tinnet eller nikkeleret for at forbedre korrosionsbestandighed — dette sikrer lav overgangsmodstand og længere holdbarhed under normale driftspåvirkninger.
• Uisoleret design uden krympe- eller isoleringsrør kræver korrekt montage og efterfølgende beskyttelse mod kortslutning i åbne installationer (f.eks. med krympeflex eller isoleringsskærm hvor nødvendigt).
• Robust flangeringsområde til krympning/klemning sikrer god mekanisk belastningsfordeling over lederens afisolerede ende.

Kompatibilitet og montage:

• Anvendes hvor terminalbolt eller skrue har M12-gennemføring. Boringens nominelle diameter er Ø 12,7 mm, hvilket er standard for M12-koblinger.
• Passer til enkeltleder eller flertrådede ledere op til 95,0 mm²; sørg for korrekt afisoleringslængde og fuld indsætning før krympning for at opnå lav overgangsmodstand.
• Montagemetode: mekanisk krympetang eller specielfremstillede kabelsko-krympeværktøjer. Da produktet er uisoleret, bør efterbehandling ved eksponering mod fugt og forurening overvejes.

Sikkerhed og vedligehold:

• Kontroller at bolt/sikringsflade er ren og fri for korrosion før montagen for at minimere overgangsmodstand.
• Anvend passende moment ved tilspænding af skrue/bolt for at undgå deformering af ringkabelskoen eller beskadigelse af lederen.
• Ved installation i omgivelser med risiko for kortslutning eller fugt anbefales det at isolere forbindelsen efter montage.

Identifikation og producentinformation: JMP står som producent/breddenavn for denne ringkabelsko; MPN er 158.04.24 og GTIN 4043981276244, hvilket hjælper ved partsøgning og dokumentation i reservedelslister.
