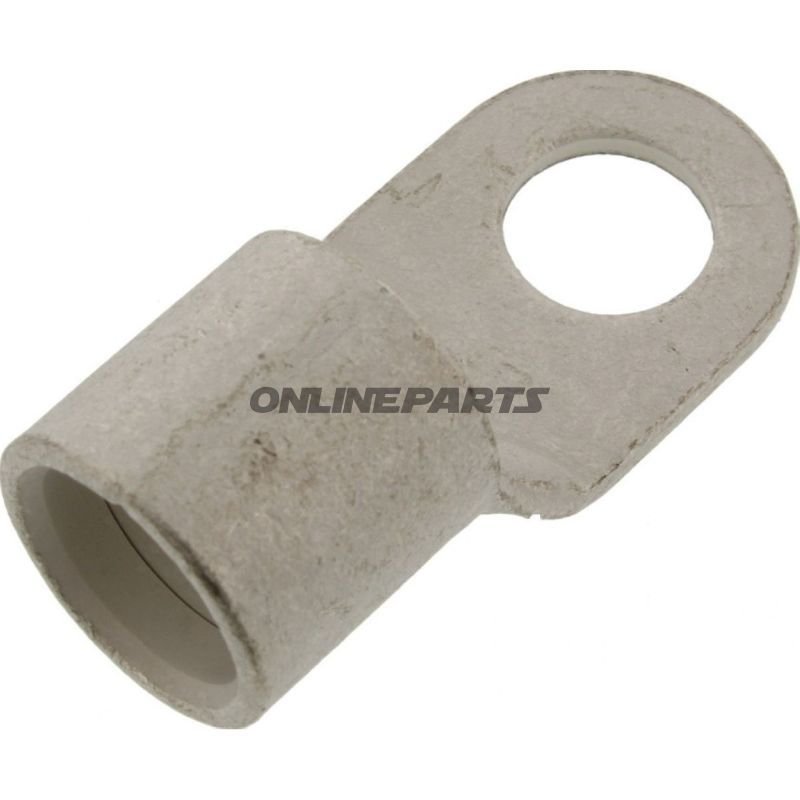

Ringtung 95,0 M12 JMP Pakke 1 stykke

Ringkabelsko, uisoleret, ø M12 – til ledertværsnit op til 95,0 mm²

Produkt: Ringkabelsko i uisoleret udførelse fra JMP (MPN: 158.05.74, GTIN: 4043981277746). Denne ringkabelsko er beregnet til énlederforbindelser med boringsdiameter Ø M12 og er udført efter krav svarende til DIN 46234.

Funktion og anvendelse

Ringkabelskoens primære funktion er at skabe en sikker mekanisk og elektrisk forbindelse mellem en ledning og en skrue-/boltförbindelse. Den uisolerede ringform fordeler belastningen omkring boltens skaft og sikrer god kontaktflade ved samling på stel, jord- eller strømskinner. Produktet er særligt velegnet til installationer, hvor der kræves robust, lavmodstandsforbindelse uden isoleringsmateriale, for eksempel ved jordforbindelser, batteriklemmer eller i styreskab.

Materialer og egenskaber

• Udførelse: Uisoleret ringkabelsko – ingen plast- eller krympehætte.
• Dimensioner: Boringsdiameter Ø M12, passer til bolte og skruer med M12-gængestørrelse.
• Ledertværsmål: Velegnet til ledertværsnit op til 95,0 mm².
• Svejsning/lodning: Ikke svejset eller loddet; mekanisk krimpforbindelse anbefales ved montering.
• Overflade: Typisk forkromet eller forniklet kobbermessing/varer af kobberlegering for god elektrisk ledningsevne og korrosionsbestandighed. (Kontroller evt. leverandøroplysninger for præcis legering og overfladebehandling.)

Montering og kompatibilitet

Montering foretages ved korrekt dimensioneret krimpværktøj for ringkabelsko til 95 mm² kabelsko. Sørg for passende afisolering af lederen, indsæt lederen fuldt i skaftet og foretag en korrekt crimpning i henhold til producentens værktøjsanvisninger. Da ringkabelskoen er uisoleret, bør efterfølgende overfladebehandling eller beskyttelse mod kortslutning/korrosion overvejes i åbne installationer.

Tekniske fakta

Bemærkninger til fagfolk

• Vælg korrekt krimpdimension og kontroller crimpens mekaniske styrke og elektriske modstand efter montering.
• Ved udendørs eller fugtige miljøer anbefales korrosionsbeskyttelse eller supplerende afdækning, da produktet ikke er isoleret.
• GTIN (4043981277746), MPN (158.05.74) og brandet JMP fremgår for entydig identifikation ved indkøb eller reservedelsstyring.

Kontakt produktdatablad eller leverandør for yderligere oplysninger om materialesammensætning og anbefalet crimpværktøj, hvis der kræves specifikke godkendelser eller måleværdier ved installation.
