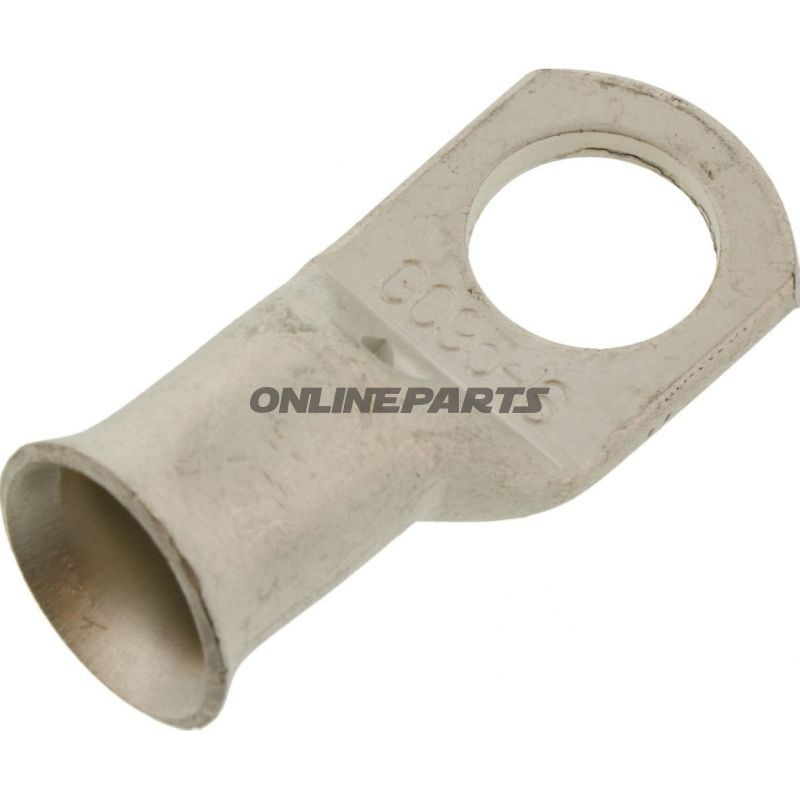

Ringtung 95,0 M16 JMP Pakke 1 stykke

Ringkabelsko uisoleret, ringdorn Ø16, til kabeltværsnit op til 95,0 mm²

Produkt: Ringtung 95,0 M16 fra JMP (MPN: 158.04.42, GTIN: 4043981276428). Denne uisolerede ringkabelsko er beregnet til elektriske forbindelser, hvor et kraftigt kabel skal fastgøres mekanisk til en skrue- eller studsforbindelse med M16-dimension.

Funktion: Ringkabelskoen fungerer som overgang mellem en leders tværsnit og en skrue- eller boltmontage. Den sikrer en defineret kontaktflade omkring boltens hoved eller møtrik, fordeler mekanisk belastning og giver en pålidelig elektrisk forbindelse ved korrekt krimpning eller lodning (produktet er angivet uden forudgående lodning). Tilslutningen opretholder lav overgangsmodstand og modvirker lokale opvarmningstendenser ved korrekt installation.

• Passer til kabeltværsnit: op til 95,0 mm².
• Ringåbning / borehul: Ø 16,5 mm, svarende til M16-montering.
• Type: uisoleret ringkabelsko, enkelpol.
• Svejsning/lodning: Produktet er ikke forbehandlet med loddeforbindelse; anvend passende krimpeværktøj eller efterbehandling efter behov.

Materialevalg og egenskaber: JMP's ringkabelsko er udført i en elektrisk ledende metallegering, typisk kobber eller kobberbelagt materiale, der er egnet til at opretholde god elektrisk kontakt og mekanisk holdbarhed. Uisoleret udførelse betyder, at der ikke er plast- eller gummibetækning omkring skaftet, hvilket giver lav varmeopbygning og fuld metal-til-metal kontakt, men øger behovet for korrekt mekanisk fiksering og eventuel efterisolering i applikationer, hvor berøring eller kortslutningsrisiko kan forekomme.

Tekniske detaljer (opsummeret fra leverandørdata):

• Type: Ring Connector.
• Egnet til: M16 monteringsbolt.
• Max kabeltværsnit: 95,0 mm².
• Isoleret: Nej.
• Svejsede forbindelser: Nej (ikke forudloddede).
• Antal poler: 1.

Anvendelse og installationsnoter: Monter kabelforlægningen korrekt i skaftet og anvend et krimpeværktøj passende for 95 mm² tværsnit for at sikre mekanisk og elektrisk integritet. Da produktet er uisoleret, bør der i applikationer med potentiel berøring eller risiko for kortslutning anvendes ekstra isolering (f.eks. krympeflex eller isolerende tape) efter montering. Kontroller boltens momentangivelse og overflader (rensede flader) for at minimere overgangsmodstand og sikre langtidsholdbare forbindelser.

Kompatibilitet: Velegnet til elektriske installationer i køretøjer, industrielle tavler og kraftfordelingspunkter, hvor M16-befæstigelse anvendes, og hvor kabeltværsnit op til 95,0 mm² skal forbindes. Målgruppen er professionelle mekanikere og teknikere, der har erfaring med kraftledninger og krimpeteknik.

Identifikation: Produktet markeres med mærket JMP og leveres under artikelnummer MPN 158.04.42. GTIN 4043981276428 kan anvendes til entydig indkøbssøgning og lagerstyring.

Sikkerhed og vedligehold: Sørg for korrekt krympemetode og moment ved boltmontering. Uisolerede forbindelser kræver passende efterbehandling, hvis placering kan udsætte komponenten for utilsigtet kontakt eller fugt. Ved korrosive miljøer anbefales overfladebehandling eller valg af korrosionsbestandige alternativer.
