Ringtung 95.0 M8 JMP Pakke 1 stykke

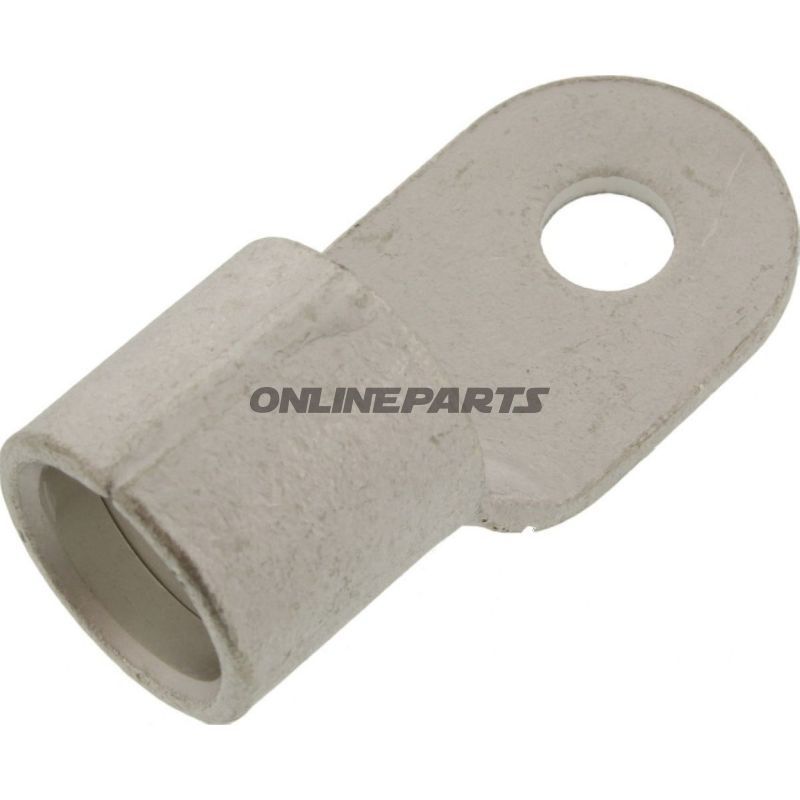

Ringkabelsko (u-isoleret) til kabel 95,0 mm² – borehul Ø 8,4 mm (M8)

Denne u-isolerede ringkabelsko fra JMP (MPN: 158.06.29, GTIN: 4043981278279) er designet til elektriske forbindelser hvor robuste, mekanisk sikre ringforbindelser kræves. Produktet følger DIN 46234 og er beregnet til ledere med tværsnit op til 95,0 mm² med en borehuldiameter på Ø 8,4 mm, hvilket gør den kompatibel med M8-bolte eller tilsvarende fastgørelsespunkter.

Funktion og anvendelse

• Formål: Skaber en pålidelig mekanisk og elektrisk forbindelse mellem kraftledere og stel, sikringer eller terminalblokke, hvor en ringforbindelse er påkrævet.
• Anvendelsesområder: Motorcykler, køretøjsinstallationer, batteriterminaler, jordforbindelser og industrielle elektriske sammenføjninger, hvor plads og vibrationer gør en låst skrueforbindelse ønskelig.
• Montage: Lederenden indsættes i tønden og presses (krympeværktøj anbefales) for at opnå god mekanisk fastholdelse og lav overgangsmodstand. Derefter fastgøres ringen til bolten eller skruen via borehullet Ø 8,4 mm.

Materiale og egenskaber

• U-isoleret udførsel: Ingen plastisk isolation; egnet hvor varmebestandighed, pladsbesparelse eller direkte metal-til-metal kontakt er nødvendig.
• Kontaktmateriale: Typisk kobberbasis eller forniklet kobber for god elektrisk ledningsevne og korrosionsmodstand (kontroller specifikationer hos leverandøren ved særlige krav).
• Kraftledningens tværsnit: Dimensioneret til op til 95,0 mm², hvilket dækker kraftige ledere anvendt i batteri- og start-/ladekredsløb.
• Standard: Fremstillet i overensstemmelse med DIN 46234, hvilket sikrer udformning og mål i henhold til gængse industrielle normer.

Tekniske detaljer

Praktiske overvejelser for montering

• Brug korrekt dimensioneret krympeværktøj til at sikre en fuldstændig komprimeret tønde; dårlig krympning giver højere overgangsmodstand og varmeudvikling.
• Ved anvendelse i eksterne eller fugtige omgivelser anbefales efterbehandling (f.eks. korrosionsbeskyttelse eller passende tætning) da u-isolerede ringer er udsatte for miljøpåvirkning.
• Kontroller boltmoment og monteringsflader for at undgå løse forbindelser ved vibrationseksponerede installationer, som på motorcykler.

Produktet er leveret af JMP og identificeres med MPN 158.06.29 og GTIN 4043981278279. Disse referencer kan benyttes ved forespørgsel på kompatibilitet eller reservedelssøgning i tekniske kataloger.
