Rundstik 1,5-2,5 5 mm JMP Pakke 5ST /805

Rundstik (han) 5,0 mm til leder 1,5–2,5 mm² — isoleret, JMP (pakke)

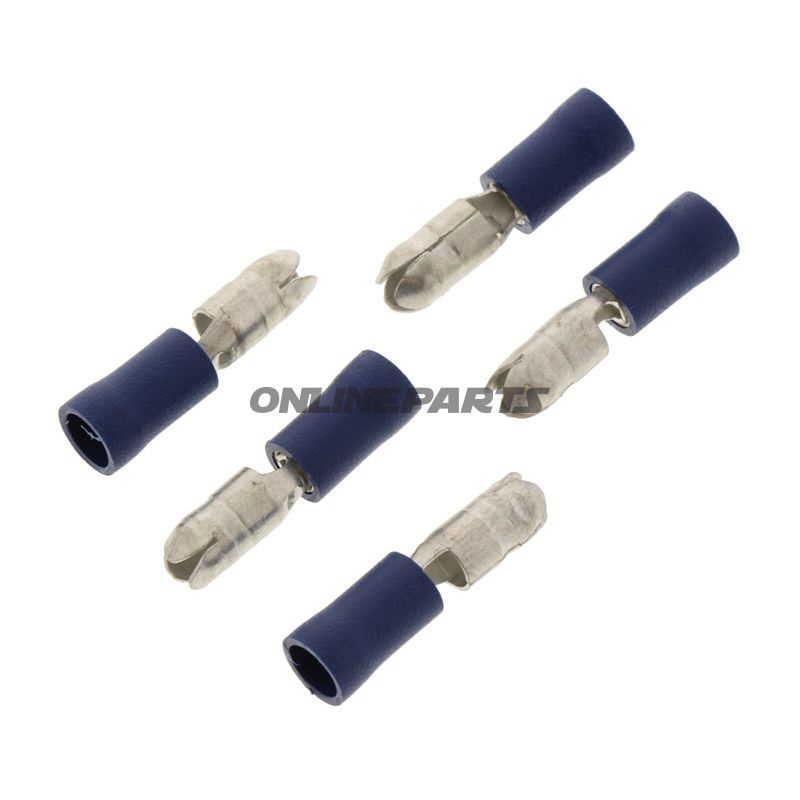

Dette produkt er et isoleret rundstik (han/bullet connector) fra JMP med 5,0 mm kontaktdiameter, beregnet til ledere i tværsnitsområdet 1,5–2,5 mm². Produktets MPN er 158.06.36 og det distribueres under mærket JMP. GTIN/varenummer for referencer er 4043981278347.

Funktion

Rundstikket anvendes til enkel, aftagelig elektroforbindelse mellem ledere eller mellem kabel og tilsvarende hunstik. Den runde kontaktform sikrer en koncentrisk kontaktflade, som giver god elektrisk forbindelse ved radiale belastninger og vibrationer, typisk brugt i køretøjer, maskiner og motorkøretøjer, hvor hurtig tilkobling/frakobling og mekanisk robusthed er vigtig.

Materialer og konstruktion

• Kontaktstift: Metallisk leder (typisk tin- eller nikkelsølvbelagt kobberlegering) for god elektrisk ledningsevne og korrosionsbestandighed. Belægning forbedrer modstand mod oksidation og sikrer lav overgangsmodstand.
• Isolering: Farvet kunststof (blå) som angiver ledningsområde 1,5–2,5 mm². Plastmaterialet er formstøbt omkring kontaktenden for mekanisk aflastning af kabeltilslutningen og elektrisk isolation.
• Svejse/lodning: Produktet er designet til krimp-forbindelse; der anbefales korrekt krimpeværktøj for at sikre både mekanisk og elektrisk pålidelig tilslutning. Ifølge leverandørens tekniske data er der ikke integreret krympeflex (heat-shrink tubing) og forbindelsen er ikke beregnet til lodning.

Tekniske egenskaber

• Kontaktdiameter: 5,0 mm
• Egnet kabeltværsnit: 1,5–2,5 mm²
• Poler: 1
• Isoleret: Ja
• Svejst/loddet forbindelse: Nej (krimp anbefales)
• Temperaturbestandighed: angivet til omkring -75°C i leverandørdata (typisk nedre grænse); se produktark ved ekstreme temperaturforhold

Kompatibilitet og anvendelse

Rundstikket passer til standard 5,0 mm hunstik/rundstik-sæt. Kombination med tilsvarende isolerede eller ikke-isolerede hunkontakter fra samme kontaktserie giver en pålidelig konnektion. Anvendelsesområder omfatter ledningsnet i motorcykler, scooter, ATV, småmaskiner samt reparationer i elektriske systemer, hvor plads og demonterbarhed er væsentlig.

Arbejdsgange og anbefalinger til montage

• Forbered kablet ved afisolering svarende til kontakthuset, undgå overskæring af lederne.
• Brug korrekt dimensioneret krimpeværktøj til isolerings- og lederkrimp for at opnå god mekanisk fastholdelse og lav overgangsmodstand.
• Undgå at anvende varme til isoleringsdelen, da produktet ikke har integreret krympeflex.
• Efter krimp bør forbindelsen kontrolleres visuelt og med måling (kontinuitet/indsatsmodstand) ved kritiske installationer.

Yderligere information

Produktbetegnelsen i leverandørens pakningsliste fremkommer også som "Rundstik 1,5-2,5 5 mm JMP". Alternative interne referencer kan omfatte leverandørens nummer 805 eller varianter nær MPN. Brandet JMP er kendt for komponenter til motortilbehør og kabeltilslutninger, og dette produkt følger de gængse dimensioner for 5,0 mm rundstik.

GTIN: 4043981278347 · MPN: 158.06.36 · Brand: JMP
