Rundstikhylse 1,5-2,5 1,6 mm 1,5-2,5 Indhold 50 stk 1,6

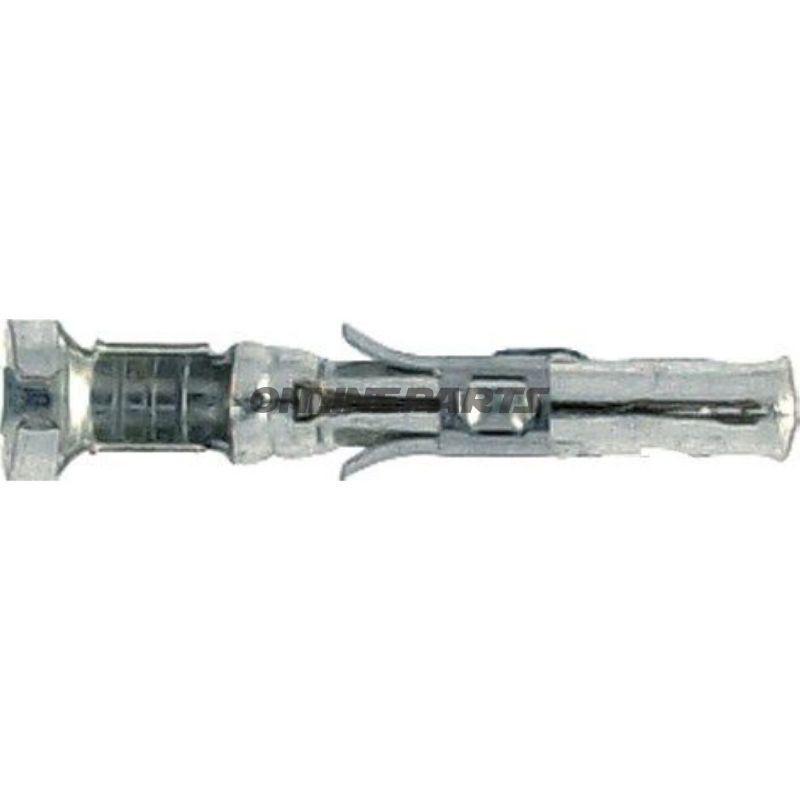

Rundstikhylse (hunkontakt) 1,5–2,5 mm², diameter 1,6 mm — til AMP Tyco CI 2 / G+H RSA 2

Produktbeskrivelse: Denne rundstikhylse (hunkontakt) er udført til crimp-forbindelse og passer til rundstiksystemer med 1,6 mm diameter, såsom AMP Tyco CI 2 / G+H RSA 2. Den er designet til enkeltpolet elektrisk forbindelse i køretøjsapplikationer og er velegnet til anvendelse i bl.a. Audi, VW og MAN-koblermiljøer.

Funktion: Hylsen etablerer en mekanisk og elektrisk kontakt mellem en afisoleret leder og en rund modkontakt. Forbindelsen skabes ved krympning (crimp) omkring lederens lederflade, hvilket giver lav overgangsmodstand og stabil kontakt uden lodning. Produktet er uisoleret og beregnet til at blive monteret i passende stik- eller kabelelementer, hvor rundstik med 1,6 mm diameter kræves.

Materiale og egenskaber:

• Uisoleret crimp-hylse — beregnet til mekanisk krympning; ikke beregnet til lodning eller krympning med varme-sammentrækningsrør.
• Dimensioneret til ledertværsnit 1,5–2,5 mm² og rundstikdiameter 1,6 mm.
• Enkeltpolig konstruktion (1 pole) optimeret til stabile elektriske forbindelser i køretøjsmiljøer.
• Overflade og legering er valgt for at sikre elektrisk ledningsevne og mekanisk holdbarhed ved normale motormiljøforhold — uden påstande om korrosionsfrihed under ekstreme forhold.

Tekniske oplysninger:

• Type: Hunkontakt / rundstikhylse (Bullet Connector Female)
• Egnet til rundstikdiameter: 1,6 mm
• Ledertværsnit: 1,5–2,5 mm² (minimum 1,5 mm², maksimum 2,5 mm²)
• Svejsning/lodning: Ikke beregnet til lodning
• Isolering: Uisoleret
• Heat shrink tubing: Ikke indbygget
• Antal poler: 1

Kompatibilitet og anvendelse: Hylsen er kompatibel med rundstik- og stiksystemer, der anvender 1,6 mm hunkontakter, herunder AMP Tyco CI 2 / G+H RSA 2. Typiske anvendelser er elektriske forbindelser i bil- og lastbilinstallationer (fx Audi, VW, MAN) samt andre køretøjs- og maskinapplikationer, hvor samme stikstandard anvendes. Bemærk: produktet leveres som enkeltkomponenter — kontroller montage- og koblingskrav i det specifikke stiksystem før installation.

Identifikation: Produktoplysninger indikerer varenummer/MPN 158.47.54 og GTIN 4026736010782. Disse numre kan anvendes ved bestilling eller søgning efter kompatible stik og reservedele.

Monteringsråd til mekanikere:

• Anvend korrekt krympeværktøj beregnet til 1,5–2,5 mm² crimp-hylser for at sikre mekanisk og elektrisk kvalitet.
• Kontroller lederens afisoleringslængde og at kontaktens bundflade er i fuld kontakt med lederens ledertråde før krympning.
• Da hylsen er uisoleret, bør monteringsstedet være beskyttet mod kortslutning og mekanisk slid i det endelige kabelbundt eller stikhus.

Pakkeoplysninger: Oplysninger i produktdatagrundlaget nævner kartonenhed ved leverandør (50 stk), men slutbrugere bør kontrollere antal ved bestilling, da emballeringsenheder kan varierer hos distributører.

Hvis der er behov for specificerede materialekoder eller tegninger til integration i et større stiksystem, anvend MPN 158.47.54 og GTIN 4026736010782 ved forespørgsler til leverandør eller teknisk dokumentation.
