Rundsteckhülse 1,5-2,5 4 mm JMP Pakke 5ST /801

Rundstik (isol. hylse) 4 mm til 1,5–2,5 mm² ledere — JMP

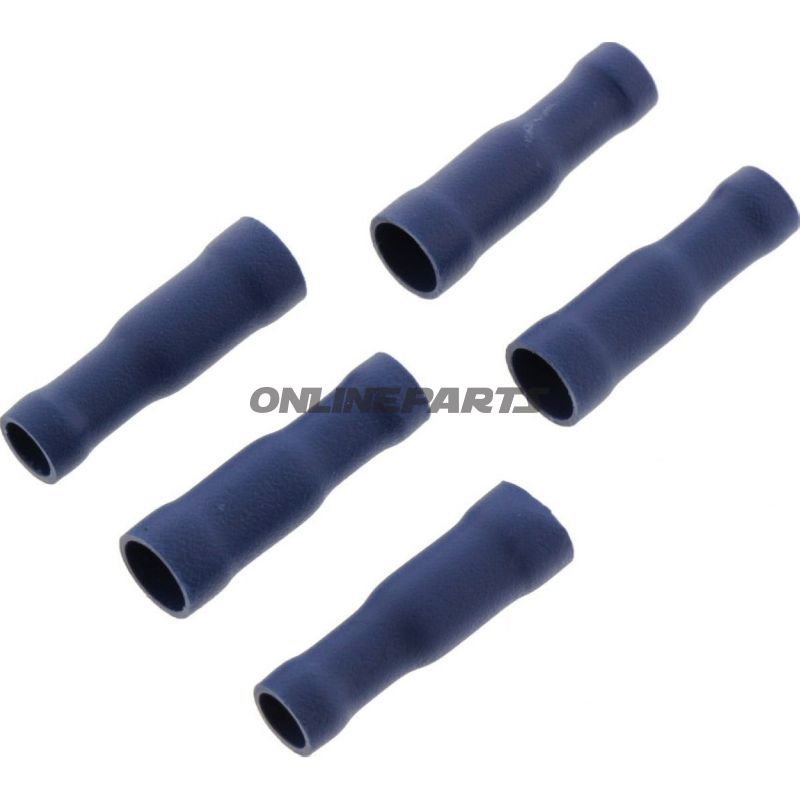

Produkt: rundstikshylse (female/bøsning) fra JMP, GTIN 4043981278293, MPN 158.06.31. Denne isolerede rundstikshylse er beregnet til elektroniske og elektriske forbindelser, hvor et 4,0 mm rundstik skal modtage en ledning med tværsnit mellem 1,5 og 2,5 mm².

Funktion

• Giver en mekanisk og elektrisk forbindelse mellem en leder og en tilsvarende 4 mm han-stik (bullet plug).
• Bruges typisk til afbrydere, tilslutninger på lamper, motorcykelinstallationer og reparationsarbejde, hvor hurtig samling og demontering er ønskelig.
• Den ene kontaktpol — enkeltpolet udførelse — betyder, at hver hylse kun fører én leder, hvilket gør den velegnet til individuelle signal- eller strømførende ledere.

Materialevalg og egenskaber

• Metalindsats (kontaktbøsning) der sikrer elektrisk ledningsevne og mekanisk fastholdelse af lederens afisolerede ende.
• Omkringliggende isolering i blå plast, som identificerer lederstørrelsen (1,5–2,5 mm²) og beskytter mod kortslutning og mekanisk slitage.
• Produktet er ikke forsynet med krympeslange eller ekstra varmebestandig krympeisolering, og forbindelsen er ikke loddet ved levering — fastgørelse foretages typisk med krimpning.
• Temperaturmodstand angivet ned til -75 °C, hvilket indikerer materialets egnethed til lave temperaturer; ved højere driftstemperaturer bør systemets øvrige komponenter vurderes.

Tekniske data (kort)

• Type: Rundstikshylse / bullet connector (female)
• Passer til: 4,0 mm hanstik
• Ledningsområde: 1,5–2,5 mm²
• Isoleret: Ja (blå isolering)
• Antal poler: 1
• Svejsning/lodning: Nej (beregnet til krimpforbindelse)
• Temperaturbestandighed: angivet til -75 °C (se ovenfor for anbefaling om driftstemperaturer)

Anvendelsestips for mekanikere og teknikere

• Anvend en passende krimpetang og matchede matriceværktøjer for 1,5–2,5 mm² for at opnå korrekt mekanisk og elektrisk kontakt. Forkert krimp kan give øget overgangsmodstand.
• Kontroller pasformen til 4 mm hanstik før endelig montering, især ved ældre eller slidte stik hvor dimensioner kan være ændrede.
• Hvis installationen udsættes for vibrationer, fugt eller kemikalier, bør yderligere beskyttelse (f.eks. krympeflex, ledningssamlere eller forseglingsmiddel) vurderes for at forlænge levetiden.

Kompatibilitet og anvendelsesområder

• Velegnet til almindelige elektriske forbindelser i køretøjer, motorcykler, småmaskiner og kontrolpaneler, hvor 4 mm bullet-stik anvendes.
• Brug i systemer med separate enkeltpol-forbindelser — ikke til flerpolet kompaktstik uden korrekt mekanisk understøttelse.

Brand og identifikation

Produktet er fra JMP og identificeres med MPN 158.06.31 og GTIN 4043981278293. Disse numre kan bruges ved indkøb eller ved bestilling af identiske reservedele til reparation eller vedligehold.
