Rund stikhus 1,5-2,5 5 mm JMP Pakke 5 stk

Rund stikhus / isoleret rund sokkel 5,0 mm til 1,5–2,5 mm² ledere

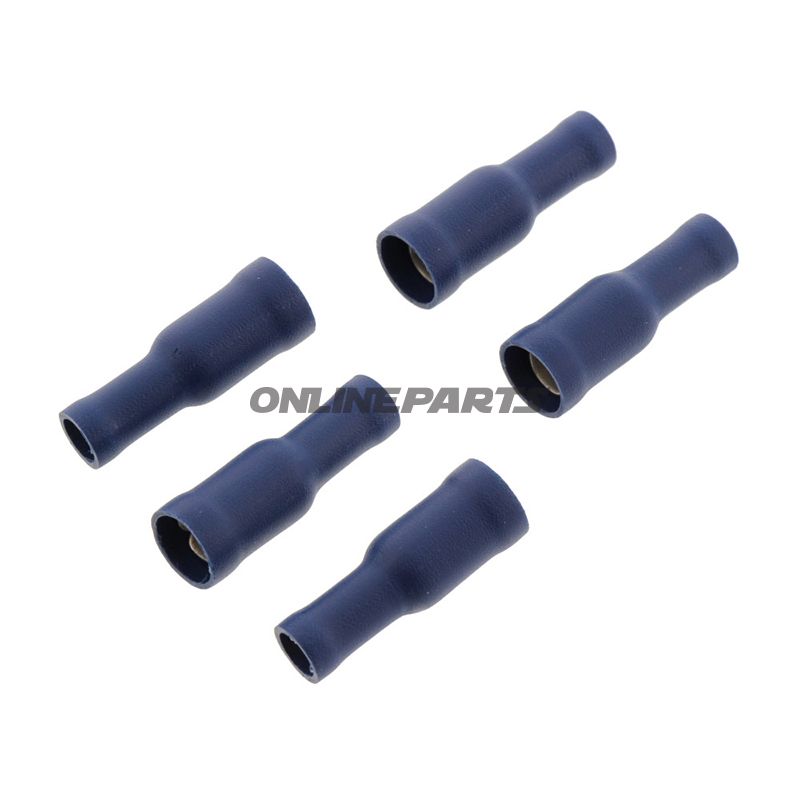

Produkt: Rund sokkel isoleret fra JMP (MPN: 158.06.35, GTIN: 4043981278330). Denne komponent er en enkeltpolet, isoleret hun-kontakt (bullet connector female) beregnet til kabelender med tværsnit fra 1,5 til 2,5 mm² og passer til 5,0 mm stiftdiameter.

Funktion og anvendelse

• Stikhuset anvendes til hurtig og pålidelig af- og påmontering af enkeltlederforbindelser i elektriske kredsløb på motorcykler og lignende køretøjer.
• Det isolerede design beskytter mod kortslutning og mekanisk kontakt, hvor ledende dele ellers kunne blive udsat.
• Typiske anvendelser inkluderer forbindelser til blinklys, stoplygter, sensorer og andre 12 V-systemer, hvor en 5,0 mm rund stift anvendes.

Materialer og egenskaber

• Hylsteret er udført i isolerende kunststof (farve blå), som giver elektrisk isolation og beskytter mod fugt og let mekanisk slid.
• Indvendig kontakt er metalisk og dimensioneret til 5,0 mm stifter; den er ikke beregnet til lodning (soldered connections: nej), men til pressede eller krimpede lederforbindelser.
• Temperaturområde angives til -75 °C i tekniske data som minimumsværdi; komponenten er dermed egnede til lave temperaturer, men det anbefales at vurdere den samlede kabel- og samlingstype i forhold til maksimal driftstemperatur i det konkrete installationsmiljø.
• Antallet af poler: 1 (enkeltlederforbindelse).

Tekniske detaljer (kort)

• Type: Hun-stikhus (bullet connector female).
• Passer til stiftdiameter: 5,0 mm.
• Ledertværsnit: 1,5–2,5 mm².
• Isoleret: Ja (blå).
• Lodning: Nej.
• Heat-shrink: Ikke integreret.

Kompatibilitet og montage

• Passer sammen med matchende 5,0 mm runde han-stifter (bullet male) af tilsvarende mekanisk udformning.
• Montering sker ved at afisolere lederen, indsætte den i kontaktens metalindsats og udføre korrekt krimpning med værktøj beregnet til isolerede stikhuse. Korrekt krimpning sikrer lav overgangsmodstand og mekanisk holdbar forbindelse.
• Kontroller at kabeltværsnit og isoleringsdiameter ligger inden for de angivne 1,5–2,5 mm² for at opnå god kontakt og holdbarhed.

Yderligere bemærkninger

• Produktet leveres af JMP under MPN 158.06.35 og er registreret med GTIN 4043981278330.
• Beskrivelsen tager udgangspunkt i standard anvendelsesområder; ved specielle miljøpåvirkninger (kemikalier, langvarig fugtpåvirkning eller vibrationer) bør komponent og samlingstype vurderes særskilt.
