SÆT HD SLANGETILSLUTNING JMP ROX 1200H

Sæt: HD hydraulikslangetilslutning til sakseliftbord (JMP ROX 1200H)

Produkt: Sæt HD slange­tilslutning til sakseliftbord fra JMP, MPN 652.70.45. Dette sæt er angivet som original JMP-del (JZ06041059098) til ROX 1200H.

Funktion og anvendelse

• Komplet slangesæt beregnet til styring af hydraulik på sakseliftbord (ROX 1200H). Sættet samler flere korte hydraulikslanger med fittings til hurtig montering mellem ventiler, cylindre og manifold.
• Er designet til at forbinde komponenter i et lukket hydrauliksystem, hvor korrekt længde og vinkel på tilslutninger minimerer spænding, bøjningspåvirkning og lækager ved monteringspunkter.

Indhold og dimensioner

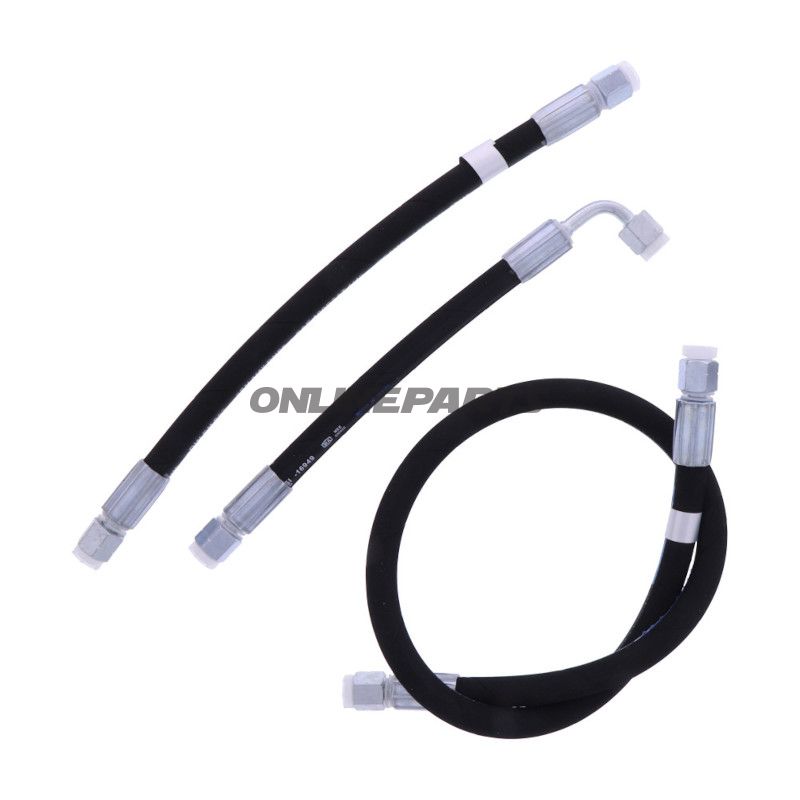

• 3 x hydraulikslanger, dimension DN06 (måles normalt som indvendig diameter i metriske systemer).
• 1 x slange, 750 mm med 2 lige (ÜW) 1/4" fittings.
• 1 x slange, 320 mm med 2 lige (ÜW) 1/4" fittings.
• 1 x slange, 220 mm med 1 lige (ÜW) og 1 90° vinklet (ÜW) 1/4" fitting.

Materialer og konstruktion

• Slangerne er udført som højtryks hydraulikslanger (HD) til oliebaserede hydraulikvæsker. Typisk består sådanne slanger af et indvendigt gummilag kompatibelt med mineralolie, forstærket med flettede eller spolede stålarmeringer og et ydre beskyttende gummilag. Denne opbygning sikrer fleksibilitet ved montering og modstand mod tryk og mekanisk påvirkning.
• Fittingsne (1/4") er fremstillet i metal passende til hydraulikdrift (ofte stål eller nikkelbelagt messing afhængig af JMPs specifikation). Retningen (lige eller 90°) reducerer tvang på slangeenderne og forenkler installation under trange forhold.
• Samlet design er tilpasset industrielt brug, hvor gentagne belastninger og vibrationspåvirkninger forekommer.

Tekniske bemærkninger

• DN06 angiver slangedimension; ved udskiftning skal du sikre samme indvendige diameter og arbejdstryk som systemets krav.
• 1/4" fittings henviser til gevind/tilslutningstype; kontroller gevindtæthed (f.eks. BSP/G eller NPT) i det konkrete anlæg før montering, da denne oplysning ikke er specificeret i det medfølgende data. Forkert gevindtype kan føre til lækage eller beskadigelse af komponenter.
• Tilslutninger med 90°-vinkel er nyttige, hvor pladsen er begrænset, men kan påvirke flow og bør placeres således, at slangen ikke bliver skåret eller klemt.

Kompatibilitet og identifikation

• Produktet er angivet som JMP originaldel til ROX 1200H. MPN 652.70.45 og den interne JMP-reference JZ06041059098 bør anvendes ved identifikation for at sikre korrekt pasform.
• GTIN er ikke angivet i de leverede data; ved behov for stregkode eller lagerstyring kontakt leverandøren for bekræftelse.

Installations- og vedligeholdelsestips

• Før montering: rens tilslutningspunkter og kontroller gevind og tætninger for skader.
• Ved montering: brug korrekt moment til fittings og brug passende tætningsmidler hvis systemet kræver det (følg producentens anvisninger).
• Ved service: inspicer slanger for revner, buler eller afskalning af ydre gummi og udskift ved tegn på slitage. Kontroller fittings for korrosion og fasthed efter indkøring.

Brand- og produktreference

Dette slangesæt er fra JMP og er angivet med fabrikantens reservedelsnummer (MPN) 652.70.45. Den originale JMP-reference JZ06041059098 er inkluderet i producentens dokumentation for ROX 1200H.
