Træk kontakt lang M SKRU KONTAKTER

Trækafbryder, lang variant med skrueklemmer til 12/24 V

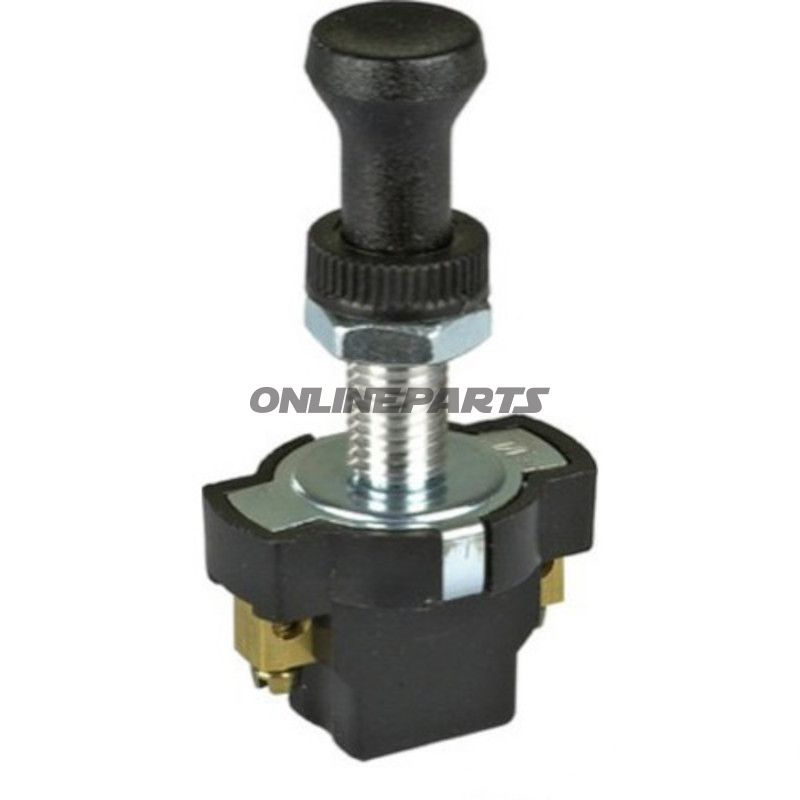

Denne trækafbryder (GTIN: 4026736057633, MPN: 145.07.01) er en universel mekanisk tænd/sluk‑kontakt beregnet til montering i instrumentpaneler eller kabinetter med en maksimal vægtykkelse på 12 mm. Varianten leveres med lang trækknap og sorte betjeningsknapper (lille knaphoved i lang udgave) og er velegnet til både 12 V og 24 V elektriske systemer.

• Funktion: Trækaktiveret mekanisk afbryder med simpel tænd/sluk‑funktion.
• Elektriske egenskaber: Nominel belastning ved 12 V = 10 A, ved 24 V = 5 A.
• Montage: Overflademontering med indbygningshul Ø 8,5 mm. Maksimal pladetykkelse for panelmontering er 12 mm.
• Kontaktudførelse: Skruekontakter (skrueklemmer) for sikker tilslutning af ledere uden specialværktøj.

Produktet er udført som en robust, simpel trækafbryder uden elektroniske komponenter, hvilket gør den let at servicere og udskifte i feltet. Skrueklemmerne tillader brug af almindelige fastspændingsmetoder (afisoleret leder, evt. kabelsko ved gentagen til- og frakobling). Den mekaniske konstruktion er beregnet til gentagne manuelle aktiveringer og giver en pålidelig mekanisk kontakt mellem ledningerne.

Materialevalg og egenskaber:

• Hus og betjeningsknap: Polymer/plast med tilfredsstillende mekanisk holdbarhed og modstand mod normal vibrations- og temperaturlast i køretøjsmiljøer.
• Kontaktmateriale: Metallegering med overfladefinish til elektrisk ledningsevne; skrueklemmer af metal for god mekanisk fastholdelse.
• Tætning og beskyttelse: Produktet er en overflademonteret enhed uden specificeret IP‑klassificering i de angivne data; ved montering i udendørsmiljø eller udsatte positioner bør der tilføjes ekstra beskyttelse eller bruge en afdækning for at undgå indtrængen af vand og snavs.

Praktiske bemærkninger ved montering og anvendelse:

• Forbor hul Ø 8,5 mm og kontroller at paneltykkelsen ikke overstiger 12 mm for korrekt fastgørelse.
• Stram skrueklemmerne med passende moment for at undgå løse forbindelser; brug eventuelt kabelsko ved tykkere ledere eller gentagen til- og frakobling.
• Bemærk belastningsgrænserne ved 12 V og 24 V for at undgå overbelastning af kontaktsættet. Ved højere belastninger bør relæ eller separat kontakt anvendes.
• Enheden er egnet til universelle applikationer i køretøjer, maskiner og udstyr, hvor en simpel, mekanisk trækafbryder er ønsket.

GTIN 4026736057633 og MPN 145.07.01 henviser til denne specifikke udførelse (lang trækknap, skruekontakter). Hvis du har behov for en anden knaplængde eller en variant med anden kontaktudførelse, bør du kontrollere produktnummer og tekniske data for at sikre kompatibilitet med din installation.
