Træk kontakt gul

Trækkontakt, gul – universel tænd/sluk med kontrollys

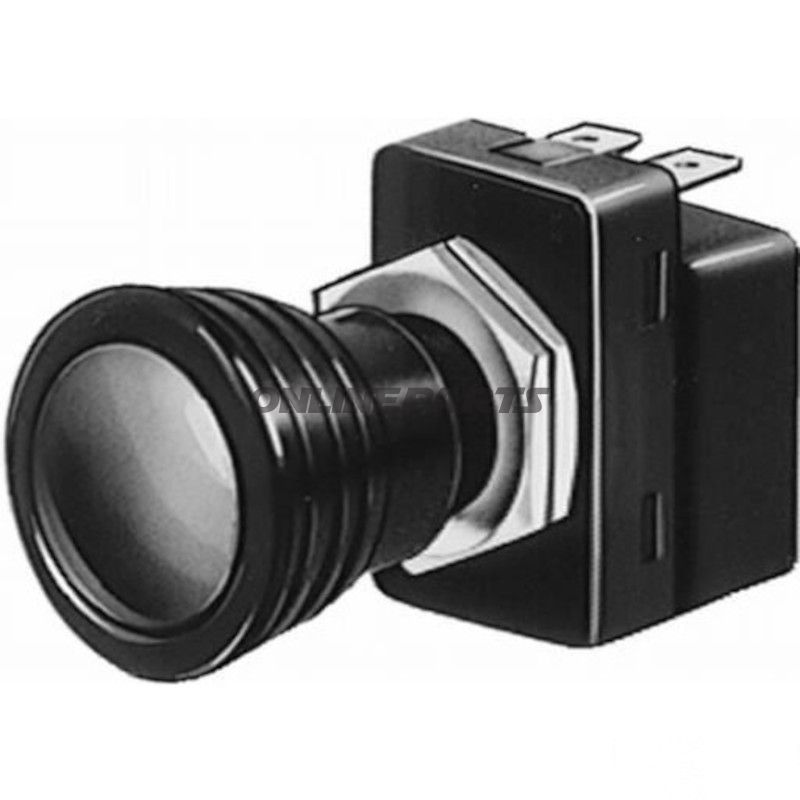

Produktoversigt: Denne trækkontakt fra Hella (MPN: 145.23.82, GTIN: 4082300189896) er en universel pull-switch med indbygget orange kontrollys (lampe ikke inkluderet). Den er beregnet til installation i køretøjer og maskiner med 12/24 V systemer, hvor en simpel tænd/sluk-funktion via trækkabel er ønsket.

Funktion og anvendelse:

• Betjening: Aktiveres ved at trække i trækkablet (pull).
• Skiftefunktion: Enkel topolet funktion (0 = fra, 1 = til) — fungerer som almindelig tænd/sluk-knap.
• Kontrollampe: Orange kontrollys i knappen viser status, men selve pæren (W1,2W) skal bestilles separat.
• Formål: Egnet til brug som start/nødstoppunkt, tænding af tilbehør eller som en let tilgængelig afbryder i instrumentpaneler og karrosseri.

Materialer og konstruktion:

• Betjeningsknop lavet i blød plast for bedre greb og afvisning af vibrationer.
• Hus og front er konstrueret til panelmontering i 14,5 mm hul; designet til praktisk indbygning i instrumentpaneler.
• Fladstiktilslutning (6,3 mm) med skrueforbindelse sikrer en robust el-tilslutning, som er velkendt i bil- og motorcykelbranchen.

Elektriske specifikationer:

• Nominel spænding: 12 / 24 V.
• Belastbarhed: 8 A ved 12 V og 4 A ved 24 V — egnet til lav- til mellemstrømsforbrug (f.eks. små lamper, signaler og styringskredse).
• Antal tilslutninger: 3 terminaler; giver mulighed for kontrollampe og strømføring via separate terminaler (terminalerne omtalt som 15 og 2/K i teknisk dokumentation).
• Pæretype: W1,2W (medfølger ikke).

Montering og kompatibilitet:

• Montering: Panelmontering i 14,5 mm hul, frontpladen hviler mod panelet og sikrer stabil montering.
• Elektrisk tilslutning: Fladstik 6,3 mm (blade) — standardstørrelse i køretøjsinstallationer, som gør det nemt at tilslutte eksisterende ledningsnet og stik.
• Kompatibilitet: Universel udformning gør den kompatibel med de fleste køretøjer og maskiner, forudsat at spænding og strømbehov ligger inden for angivne værdier.

Sikkerhed og driftsegenskaber:

• Knoppen i blød plast reducerer risikoen for skade ved gentagen betjening og mindsker vibrationsoverførsel.
• Enkel to-positionsteknik giver klart definerede tilstande og gør fejlsøgning enkel for mekanikere.
• Kontrollampe giver visuel bekræftelse af til/fra-status, hvilket er praktisk ved installationer hvor direkte visuel kontrol er nødvendig.

Praktiske oplysninger:

• Brand: Hella — kendt producent af elektrisk udstyr til køretøjer.
• MPN: 145.23.82; GTIN: 4082300189896 — brug disse ved reservedelsopsætning eller søgning i tekniske kataloger.
• Bemærk: Pære til kontrollyset leveres ikke med produktet og skal bestilles separat (W1,2W).

Anbefaling til montører: Kontrollér altid belastningskrav og kabeltværsnit i forhold til den angivne belastbarhed (8 A ved 12 V / 4 A ved 24 V). Sørg for korrekt sikring i kredsløbet og anvend korrekte 6,3 mm fladstik for at sikre solid elektrisk forbindelse.
