Schalter Druckknopf grün

Trykknapkontakt med grønt pilotlys til 12/24 V installationer

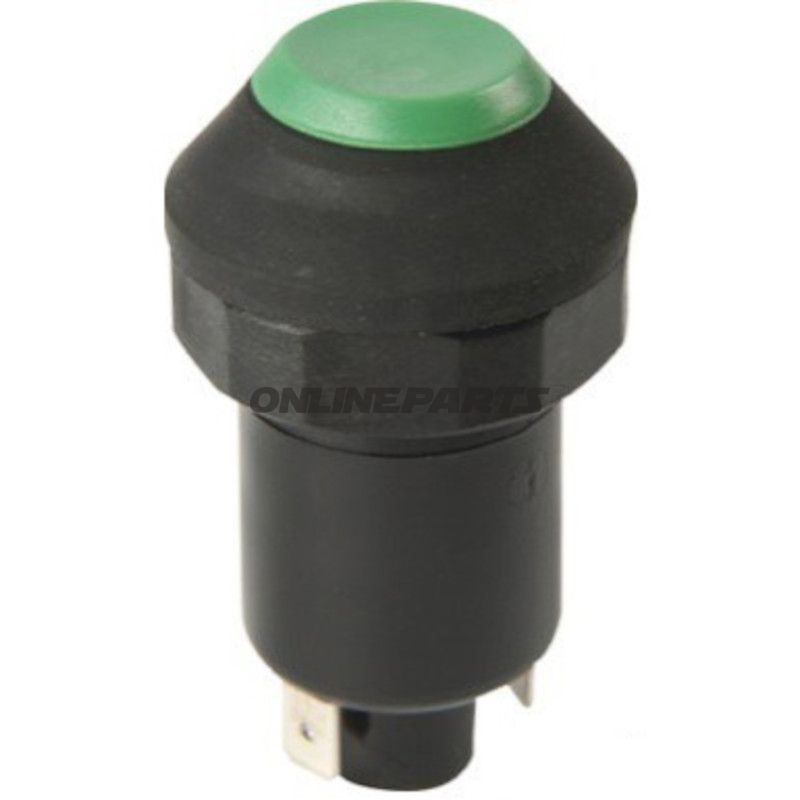

Denne trykknap fra Herth + Buss (MPN: 145.09.83, GTIN: 4026736124311) er en mekanisk tænd/sluk-kontakt med integreret grønt pilotlys og indbygget pære. Den er designet til applikationer hvor en tydelig visuel statusindikator ønskes, eksempelvis kontrolpaneler på motorcykler, værktøjskabler eller øvrige køretøjsinstallationer med behov for robust, vand- og støvtæt aktivering.

Funktion

• Push-aktivering med simpel tænd/sluk-funktion — enkel mekanisk aktivering uden lås.
• Integreret grønt pilotlys med B2V-lampe, som viser kontaktens tilstand visuelt.
• Kontaktens design gør den egnet som statusindikator på instrumentpaneler eller som almindelig funktionsafbryder.

Materialer og elektriske egenskaber

• Kontaktmateriale: sølvbelagte kontakter for lav overgangsmodstand og øget slidstyrke ved vekslende belastning.
• Indbygget pære (B2V) bag grøn linse for synlig, ensartet belysning.
• Nominel spænding: 12 V / 24 V.
• Strømkapacitet: ved 12 V op til 20 A, ved 24 V op til 10 A — velegnet til styringskredse og belastninger inden for disse grænser.

Mekanisk konstruktion og monteringsdata

• Monteringstype: skruering (panelmontering), monteringsdiameter 30 mm.
• Installationsdybde: 34 mm — gør det muligt at vurdere pladsbehov bag panelet før montering.
• Stikdesign: flade stik; tilslutningsteknologi: 4 × 6,3 mm terminaler, hvilket er standard for hurtig tilslutning med krympede kabelsko eller push-on-kabler.
• Kapslingsgrad: IP67 — tæt overfor støv og beskyttet mod kortvarig nedsænkning i vand, hvilket er praktisk ved udendørs og transportable installationer.

Kompatibilitet og anvendelsestip

• Passer i standardpaneler og instrumentbrætter med 30 mm monteringshul.
• Terminalernes 6,3 mm-flade stik gør den kompatibel med almindelige kabelsko; sørg for korrekt dimensionering af ledningsfordeling i forhold til angivet strømkapacitet.
• IP67-kapsling kræver korrekt montering af skruering for at sikre tætning; kontroller pakningsposition ved installation i perforerede eller udborede paneler.

Sikkerhed og drift

• Sølvkontakter reducerer risiko for varmgang ved gentagen belastning, men ved tilslutning tæt på maksimal belastning anbefales korrekt sikring og eventuelt relæstyring for at forlænge levetiden.
• Designet til 12/24 V-systemer; ved brug i kombinerede systemer skal polaritet og lambda (pære) match verificeres før permanent montering.

Identifikation

Produktet refereres med producentens varebetegnelse Schalter Druckknopf grün og er listet under MPN 145.09.83. GTIN 4026736124311 kan bruges til entydig identifikation ved indkøb eller reservedelsbestilling.

Denne beskrivelse fokuserer på tekniske egenskaber, monteringskrav og elektriske begrænsninger for at lette valg og korrekt installation i professionelle sammenhænge.
