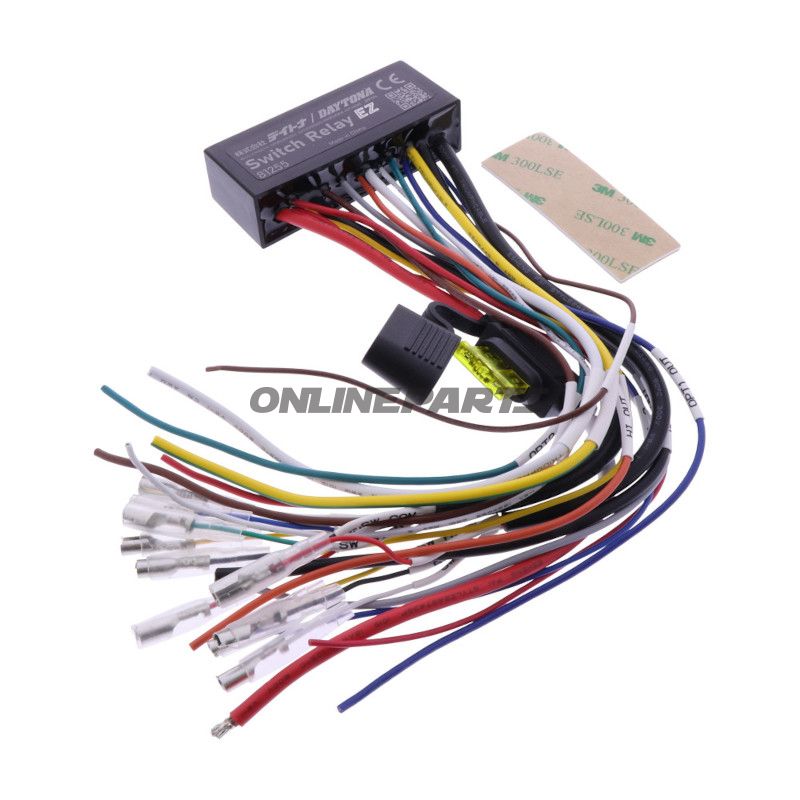

Schaltrelais Daytona 12V/20A

Schaltrelais Daytona 12V/20A – styrekontaktrelæ til motorcykelens elektriske kredsløb

Produkt: Schaltrelais Daytona 12V/20A fra Daytona (MPN: 705.19.91, GTIN: 4909449629963). Dette relæ er udviklet til at forenkle og centralisere styring af flere elektriske funktioner fra trykknapper på styret.

Funktion og anvendelse

Relæet fungerer som en central kontaktblok, hvor lave styresignaler fra håndtagets trykknapper aktiverer indbyggede relæer, der fører strømmen til forbrugere med højere belastning. Det betyder lavere belastning på de enkelte kontakter og kabler ved styret, samt bedre beskyttelse af køretøjets originale ledningsnet. Enheder som nærlys, fjernlys, horn, elektrisk start (E-Start), blinklys og advarselslamper kan tilsluttes separat.

Materialer og konstruktion

• Hus og dimensioner: Kompakt kabinet med mål cirka 75 × 30 × 20 mm, konstrueret til indbygning i skotrum eller under sæde. Kabinettet er ikke beskrevet som vandtæt i produktteksten, så montering bør ske beskyttet mod direkte vejrlig.
• Elektriske komponenter: Relæmoduler og forbindelser er designet til kontinuerlig belastning op til 20 A ved 12 V. Indgangskablet er forsynet med sikring for at beskytte mod kortslutning og overbelastning.
• Standarder: Enheden angives som CE-godkendt, hvilket indikerer overensstemmelse med relevante EU-sikkerhedskrav for elektrisk udstyr.

Tilslutninger og funktioner

• Separate udgange for: forlygte nærlys, forlygte fjernlys, horn og motor E-Start.
• Separate styringskanaler for blinklys venstre og højre samt advarselslamper.
• Fire ekstra valgfrie forbindelser til brugerdefinerede funktioner (f.eks. ekstra lys, varmehåndtag, alarm eller andre tilbehørsenheder).
• Hver funktion er beskyttet mod kortslutning, hvilket reducerer risikoen for at en enkelt fejl slår hele systemet ud.

Tekniske egenskaber

• Driftsspænding: 12 V DC.
• Maksimal kontinuerlig belastning: 20 A.
• Dimensioner: ca. 75 × 30 × 20 mm.
• Sikret indgangskabel forstrøm.

Montering og kompatibilitet

Relæet er beregnet til eftermontering på stadard 12 V motorcykler og andre køretøjer med tilsvarende elektrisk system. Ved montering bør tekniker eller mekaniker kontrollere eksisterende ledningsnet, polarisering og masseforbindelse. Da kabinettet ikke eksplicit er angivet som IP-klassificeret i produktinformationen, anbefales montage i et tørt eller afskærmet rum og korrekt sikringsværn mellem batteri og relæ.

Praktiske bemærkninger for mekanikere

• Tjek sikringsstørrelse og ledningsdimension i forhold til de forbrugere, der tilsluttes – 20 A pr. kanal er maksimumangivelse, men samlede belastninger på indgang og ledninger må ikke overskrides.
• Benyt egnede krympe-/stikforbindelser og sørg for korrekt masseforbindelse for at undgå spændingsfald og elektrisk støj.
• Integrér en ekstra hovedsikring tæt på batteriet, hvis enheden skal indgå i et større eftermonteret system for at forbedre brandsikkerheden.

Identifikation Daytona-relæet er identificeret med producenten Daytona og producentnummer (MPN) 705.19.91; GTIN 4909449629963 kan anvendes ved lager- og indkøbsregistrering samt for at sikre korrekt model ved reservedelsbestilling.

Sammenfatning

Schaltrelais Daytona 12V/20A er en kompakt styreenhed til centralisering af flere motorcykelkredsløb. Den tilbyder separate, kortslutningsbeskyttede udgange til standardfunktioner som lys, horn og startmotor samt flere frie kanaler til ekstraudstyr. Materialevalg og sikringsløsning er tilpasset 12 V-systemer med maks. 20 A belastning pr. kanal; montage bør udføres i beskyttede områder og af fagpersoner med kendskab til køretøjets elektriske system.
