Svejsebeskyttelse WP11 til personbiler med kontrol-LED

Svejsebeskyttelse WP11 til personbiler og erhvervskøretøjer

Produkt: Svejsebeskyttelse WP11 med kontrol-LED. MPN: 155.04.10. GTIN: 4014771020033.

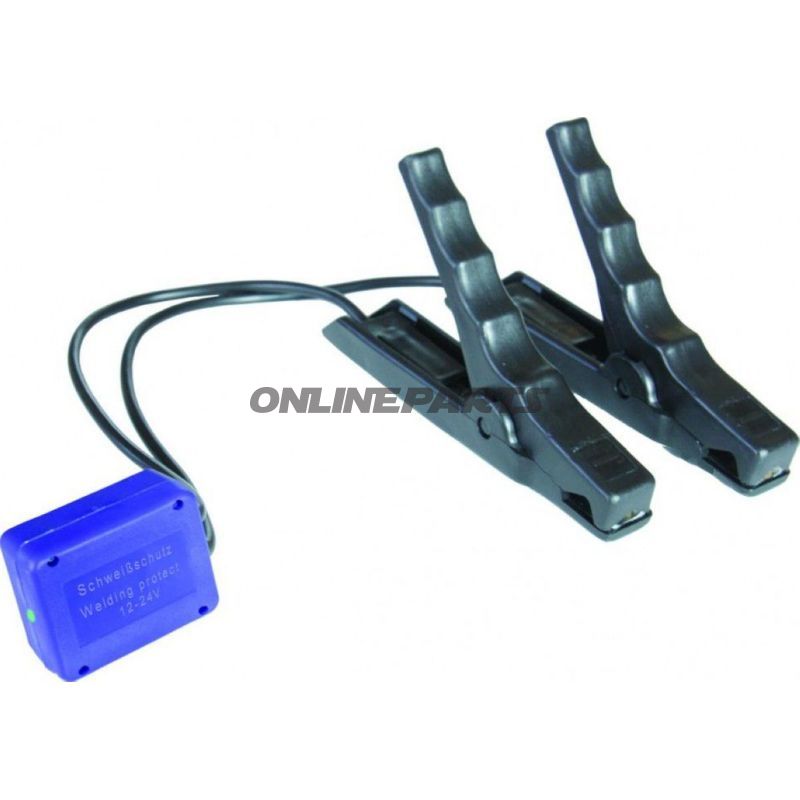

WP11 er en passiv beskyttelsesenhed, der tilsluttes parallelt til køretøjets batteripoler for at begrænse og aflede spændingsspidser i forbindelse med svejsearbejde på køretøjer. En indbygget kontrol-LED viser korrekt tilslutning, så svejseren kan påbegynde arbejdet uden at fjerne batterikabler eller risikere skade på elektrisk udstyr og styreenheder.

• Funktion: Forhindrer at transienter og spændingsspidser fra svejseprocessen når køretøjets elektroniske komponenter på skadelige niveauer. Enkelt at anvende: klem først WP11 på batteriet, bekræft korrekt forbindelse ved at kontrollampen lyser, udfør svejsning, og frakobl efterfølgende.
• Kontrol-LED: Angiver korrekt elektrisk forbindelse. Lampens funktion gør polaritet irrelevant, da enheden er beregnet til parallel tilslutning over batteripolerne.
• Sikkerhedsvejledning: Ved moderne køretøjer med batteri placeret i kabinen og et ekstra afgrebspunkt i motorrummet anbefales det at anvende enheden på begge batteriafgreb for at sikre tilstrækkelig beskyttelse mod spændingsspidser.

Materiale- og konstruktionsegenskaber

WP11 er udført som en simpel, robust enhed med elektriske lederkabler dimensioneret til det angivne strømområde. De anvendte ledere har et tværsnit på 2 x 6 mm², hvilket giver lav modstand og god strømhåndtering under midlertidig brug ved svejsearbejde. Kabellængden på 500 mm er valgt for at give fleksibel placering ved tilslutning til batteripoler uden at kompromittere mekanisk håndtering.

Enheden indeholder ingen batterier eller aktive spændingskilder; beskyttelsen opnås gennem intern elektronik og afledningskomponenter, der mindsker overspændinger til sikre niveauer for køretøjets elektronik. Kapsling og tilslutninger er beregnet til værkstedsbrug og enkel håndtering ved gentagen montering/frakobling.

• Spændingsområde: 12 V og 24 V – velegnet til både personbiler og erhvervskøretøjer.
• Kabeltværsnit: 2 x 6 mm² – dimensioneret for at holde spændingsfald og varmeudvikling lav ved almindelige svejseforhold.
• Kabellængde: 500 mm – praktisk længde til tilslutning til batteripoler og hurtig håndtering.

Anvendelse og kompatibilitet

WP11 er beregnet til mekanikere og teknikere, der udfører svejsearbejde på biler og lette erhvervskøretøjer med 12 V eller 24 V elektriske systemer. Enheden mindsker behovet for at frakoble batteriet og reducerer risikoen for efterfølgende omprogrammeringsbehov på radio, ur og andre styreenheder ved korrekt anvendelse.

Brugsanvisning (kort):

• 1) Fastgør WP11 til køretøjets batteripoler (polaritet behøver ikke overholdes).
• 2) Kontroller at kontrol-LED'et lyser – dette indikerer korrekt tilslutning.
• 3) Udfør svejsearbejdet.
• 4) Frakobl WP11 efter afsluttet arbejde.

Bemærkninger

WP11 reducerer risikoen for spændingspåvirkninger, men følger ikke nødvendigvis alle specifikke køretøjsfabrikanters anbefalinger for særlig følsomme systemer. Ved tvivl eller ved avancerede elektroniske systemer anbefales det at konsultere køretøjets serviceinformation eller anvende yderligere beskyttelsesforanstaltninger. Produktet leveres uden batterier; enheden kræver ingen strømforsyning ud over batteriets tilstedeværelse for drift af kontrol-LED.

I tekniske optegnelser og bestillingssystemer kan WP11 findes under MPN 155.04.10 og GTIN 4014771020033.
