FORBINDELSE AC

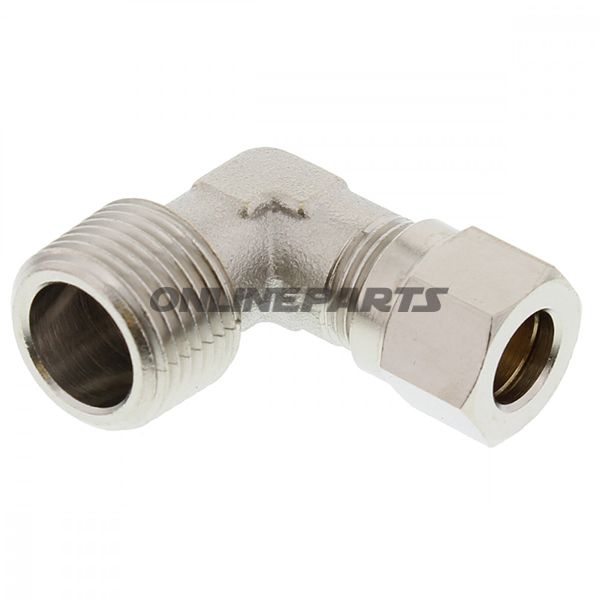

Vinkelkegleforskruning til 8 mm rør – forbindelse AC

Produkt: Forbindelse AC (vinkelkegleforskruning) fra AC Hydraulic. GTIN: 02.510.00. Fabrikat og varenummer (MPN): AC Hydraulic, 652.06.00.

Denne forbindelse er en vinkelkegleforskruning beregnet til højtrykssystemer med 8 mm rørføring og med en gevindtilslutning i G 3/8". Den primære funktion er at forbinde rør i et 90°-vendingspunkt, hvor der kræves en tæt og mekanisk robust overgang mellem rør og gevindkomponenter.

• Funktion: Skaber en tætsluttende, mekanisk forbindelse mellem 8 mm rør og en G 3/8" gevindtilslutning i en vinkelkonfiguration. Konstruktionen med kegleafslutning giver en metal-mod-metal tætning, der kræver korrekt samling for at opnå lækagefri tilslutning.
• Materiale: Fremstillet i stål. Stål giver høj styrke, slidstyrke og modstandsdygtighed over for mekaniske belastninger i hydrauliske systemer. Afhængig af overfladebehandling (ikke specificeret) kan korrosionsmodstanden variere; i miljøer med fugt eller korrosive forhold anbefales passende overfladebeskyttelse eller valg af korrosionsbestandigt materiale.
• Dimensioner og tilslutning: Anslutning for 8 mm rør samt gevindstørrelse G 3/8". Gevindtypen G (parallelt cylindrisk rørgevind) kræver ofte tætning med passende pakning eller tætningsmiddel i henhold til installationsvejledning og systemkrav.
• Anvendelsesområde: Velegnet til hydraulik- og pneumatikinstallationer, maskinbygning og værkstedssammenkoblinger, hvor rør med 8 mm ydre diameter skal føres ind eller ud i en vinkel med G 3/8" gevindtilslutning. Kan anvendes i både faste og servicevenlige samlinger, såfremt korrekt montering foretages.

Tekniske overvejelser ved montering:

• Sørg for at rørendet er korrekt afgratet og rengjort før samling for at sikre korrekt pasform og tætningsflade.
• Kegleforskruningen kræver passende tilspændingsmoment; overstramning kan deformere tætningsfladen og medføre lækager, undertilspænding kan give dårlig tætning.
• Brug af tætningsmiddel på G-gevin dækker ikke den koniske tætning, så følg fabrikantens anvisninger for kombination af pakninger eller tætningsmidler ved gevindtilslutningen.
• Tjek kompatibilitet med systemets arbejdstryk og med den medfølgende rørkvalitet; stålkomponenter kan overføre galvanisk korrosion, hvis de kombineres med uforenelige materialer uden isolering.

Materialegenskaber og holdbarhed: Stål som grundmateriale giver god mekanisk styrke og dimensionel stabilitet under tryk og vibration. Holdbarheden afhænger af overfladebehandling (forkromning, zink, nitrering osv.) og det omgivende miljø. Hvis anvendelsen er i ætsende miljøer eller udendørs, bør korrosionsbeskyttelse vurderes.

Kompatibilitet og identifikation: Produktet sælges under mærket AC Hydraulic og identificeres med MPN 652.06.00 og GTIN 02.510.00. Disse numre anvendes ved bestilling og ved kontrol af reservedelslister for at sikre korrekt pasform i eksisterende systemer.

Bemærkninger: Tekniske data som arbejdstryk, overfladebehandling og toleranceklassifikation er ikke angivet i de leverede oplysninger. Ved kritiske installationer anbefales det at konsultere AC Hydraulics tekniske dokumentation eller leverandørens datablad for at bekræfte trykgrænser og overfladebehandling før montering.
