Pakningssæt ABDRUECKZYLIND. Monty 1200 1975035

Pakningssæt til aftrækkercylinder / læbetætning og tætningsring – til Monty 1200 (Hofmann original)

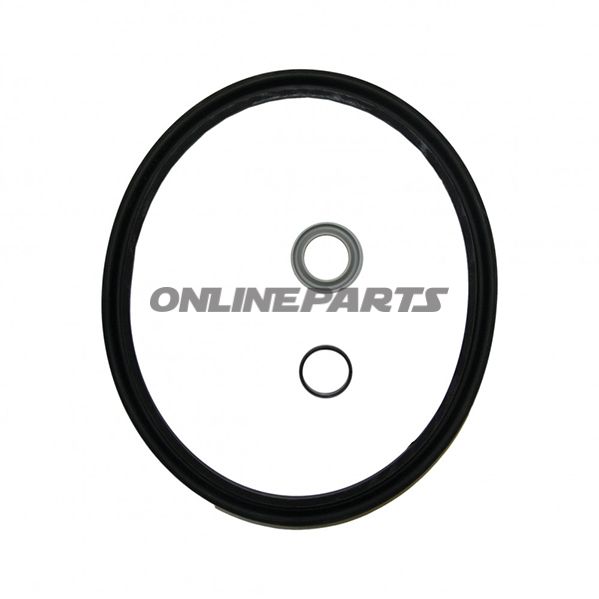

Dette pakningssæt er beregnet til aftrækkercylindre (aftrækkerværktøj) og indeholder de tre komponenter, der sikrer tætning og støtte i cylinderen: læbetætning, tætningsring og støtte-/bøsningring. Produktet svarer til Hofmann originaldelen med varenummer 1975035 og sælges under producentens reservedelsnummer MPN 677.37.25. GTIN 8054081112147 identificerer sættet entydigt.

• Funktion: Læbetætningen sørger for den primære tætning mod støv og væsker ved cylinderens bevægelige del, tætningsringen (o-ring/segment) giver intern tætning omkring aksel eller stempel, og støtte-/støttringen holder tætningsringen på plads og forhindrer deformation ved belastning.
• Anvendelse: Designet til Monty 1200 aftrækkercylinder (Hofmann). Anvendes ved udskiftning af slidte eller beskadigede tætninger i aftrækkeren for at genoprette tæthed og funktionen af cylinderen.

Materiale og egenskaber

Komponenterne er fremstillet af kunststof (plast). Materialevalget giver følgende praktiske egenskaber:

• Modstandsdygtighed over for almindelige smøremidler og lette olier, som typisk ses i værkstedsmiljøer.
• Dimensionel stabilitet ved normale drifts- og opbevaringstemperaturer for denne type værktøj.
• Lav friktion på bevægelige flader, hvor læbetætningen kontakter metaloverflade.

Dimensioner (nøjagtige mål)

• Læbetætning: indvendig diameter 155 mm, udvendig diameter 180 mm, højde 10,5 mm.
• Tætningsring: indvendig diameter 20 mm, udvendig diameter 30 mm, højde 9 mm.
• Støttering: indvendig diameter 20 mm, udvendig diameter 23,5 mm, højde 9 mm.

Kompatibilitet og identifikation

Sættet er angivet som Hofmann originaldel (varenr. 1975035). Brug MPN 677.37.25 eller GTIN 8054081112147 ved bestilling for at sikre korrekt deleidentifikation. Dimensionerne ovenfor bør kontrolleres op imod den aktuelle cylinder før montering for at sikre pasform.

Praktiske bemærkninger til montøren

• Rens kontaktflader grundigt før montering for at undgå partikler, der kan beskadige tætningsflader.
• Smør tætningsflader let med kompatibelt smøremiddel for at lette installation og undgå foldning eller vridning af læbetætningen.
• Kontroller støttebøsningens siddeflade for skarpe kanter eller korrosion, der kan forkorte tætningslevetiden.
• Udskift kun de viste tætningsdele; hvis cylinderens indre overflade er grov eller ridset, kan nye tætningsringe ikke tætne optimalt uden yderligere reparation.

MPN: 677.37.25 — GTIN: 8054081112147 — Hofmann originaldel (varenr. 1975035).
