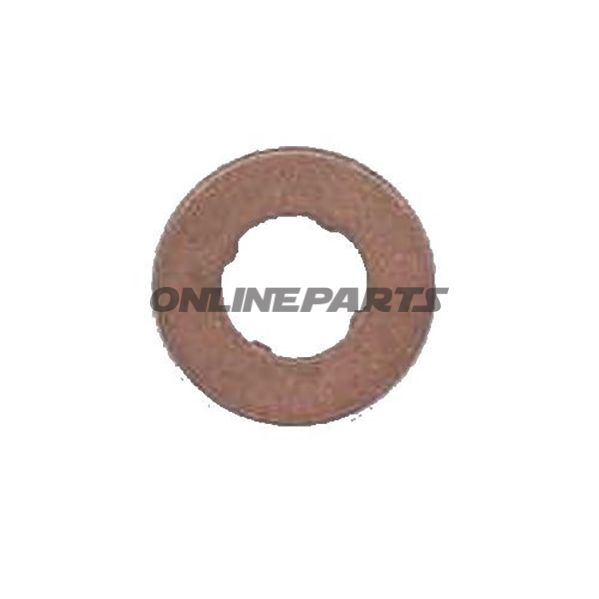

Tætningsring Dysholder ID

Tætningsring til dysholder (injektor) — varmebeskyttende kobberpakning

Produkt: Tætningsring Dysholder ID fra Elring (MPN: 455.07.85, GTIN: 4041248688229). Denne pakning er beregnet til tætning mellem injektor og cylinderhoved i common-rail-systemer samt som varmebeskyttende skive til Bosch- og Denso-injektorer.

Funktion og anvendelse
Tætningsringen fungerer som både tætning og varmebeskyttelse ved indsprøjtningspunktet. Den placeres omkring injektorens dysehus (dysholder) og sikrer, at forbrændingskammeret er tæt mod lækager af kompression og brændstof samtidig med, at den reducerer varmeoverførsel fra forbrændingskammeret til injektoren. Den anvendes typisk ved montering eller udskiftning af injektorer på biler med common-rail-systemer, for eksempel visse Opel-modeller, hvor Bosch- eller Denso-injektorer forekommer.

Materiale og egenskaber

• Materiale: Kobber — et materiale valgt for sin gode varmeledningsevne, formbarhed og evne til at tætne under tryk. Kobber fjerner ikke alle termiske belastninger, men giver en stabil, gentagelig tætning og fungerer som varmeskjold.
• Form: Flad/kvadratisk-profil (PR-type), designet til at sidde plant mod både injektor og cylinderhoved for jævn tætning.
• Modstandsdygtighed: Modstandsdygtig over for olie og benzin, hvilket er nødvendigt i motormiljøet.
• Mekanisk egenskab: Kobberets blødhed betyder, at pakningen komprimeres ved tilspænding og derved sikrer tæt kontakt på ujævne flader.

Tekniske mål

• Indvendig diameter: 7,9 mm
• Udvendig diameter: 16,7 mm
• Tykkelse (højde): 2 mm

Kompatibilitet og montage
Tætningsringen er beregnet til common-rail-injektorer fra producenter som Bosch og Denso og passer til applikationer hvor de anførte dimensioner (7,9 mm indv. Ø / 16,7 mm udv. Ø / 2 mm tykkelse) stemmer overens med injektorens dysholder. Ved montage anbefales korrekt moment for injektorskruer og inspektion af kontaktfladerne: rengør begge flader grundigt og fjern gammel pakningsmateriale for at undgå lækager. På grund af kobberens egenskaber kan pakningen kræve korrekt tilspænding for at opnå optimal tætning; undlad at genbruge en allerede deformeret pakning.

Identifikation
Dette produkt er fremstillet af Elring og identificeres med MPN 455.07.85 og GTIN 4041248688229. Elring er kendt for komponenter til tætninger og motorbeslag, hvilket gør mærkets reference nyttig ved valg af kompatible dele og ved bestilling af korrekte dimensioner.

Bemærkninger
Pakningsmaterialets dimensioner er afgørende for korrekt funktion; bekræft derfor målene mod den originale pakning eller producentens tekniske data for den specifikke motor/injektor. Oplysninger om emballageenheder i leverandørens data kan referere til forsendelsesenheder og er ikke en indikation af, at kunden modtager flere dele pr. ordre.

Tekniske data (kort)

• Indvendig Ø: 7,9 mm
• Udvendig Ø: 16,7 mm
• Højde/tykkelse: 2 mm
• Materiale: Kobber
• Form: Flad / PR (kvadratisk profil)
• Modstandsdygtig over for benzin og olie
