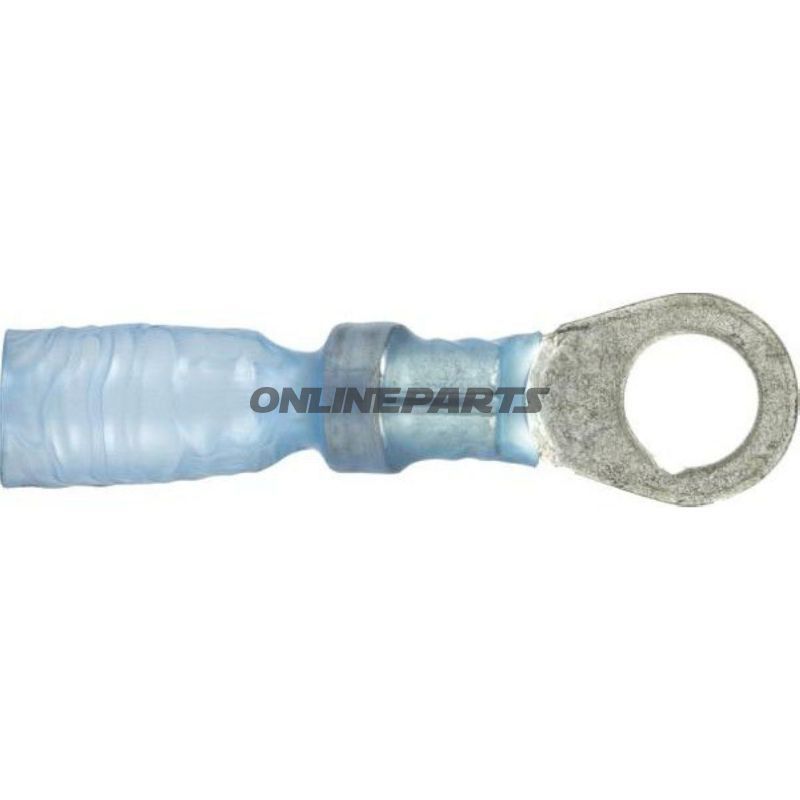

LOETRINGZ 2,5-6,0 M8 Serie SGRT

Ringkabelsko med loddetætteende (M8) til kabelareal 2,5–6,0 mm²

Produkt: LOETRINGZ 2,5-6,0 M8 Serie SGRT — MPN: 158.28.32, GTIN: 4026736014315.

Denne ringkabelsko er en isoleret endesplejs med loddeindsats beregnet til sammenføring af flere ledere i én forbindelse uden crimpning. Den udfører to funktioner: den mekaniske samling af afisolerede ledere via en indvendig kobberindsats og den elektriske/kemiske forbindelse ved opvarmning, hvor loddet smelter og trænger ind i lederkernen. Produktet hører til SGRT-serien, som er forseglet og isoleret med en varmefølsom tætningsring.

• Anvendelsesområde: For slutforbindelser, hvor flere ledere skal samles og fastgøres gennem et M8 øje (ø 8,4 mm) — typisk i elinstallationer på køretøjer, styreskabe eller maskiner hvor pålidelig loddeforbindelse og tætning er ønsket.
• Kabelføring/kompatibilitet: Velegnet til ledertværsnit fra 2,5 mm² op til 6,0 mm². Maksimum bunddiameter for ledersamling er ca. 6,5 mm. Passer til boltdimension M8.
• Dimensioner: Længde cirka 52,0 mm; øjehuldiameter 8,4 mm.

Materialer og egenskaber

• Kobberindsats indvendigt, der klemmer mekanisk om de afisolerede ledere og sikrer termisk ledende vej for loddet. Kobber giver god elektrisk kontakt og varmeledning ved opvarmning.
• Isoleret ydre kappe af varmebestandigt polymer som beskytter mod kortslutning og mekanisk slid.
• Tætningsring af varmesmeltende klæbemiddel (fusionstætning) i SGRT/GRS-versioner, som ved opvarmning flyder mellem lederne og danner en fugt- og vibrationsmodstandsdygtig forsegling.
• Designet til lodning (soldered connections) — produktet er ikke beregnet til krympning som primær samlingsteknik.

Funktionelt arbejdsflow

• Afisolér ca. 15 mm af alle ledere, der skal forbindes.
• Placer og ret lederne ind i et bundt, indsæt bundtet i ringkabelskoens kobberindsats og drej let for at sikre mekanisk fastholdelse.
• Opvarm kobberindsatsområdet med en varmluftpistol eller egnet loddeudstyr indtil lodderingen smelter og loddet trænger ind i lederkernen.
• Hvis modellen har tætningsring, opvarmes denne indtil klæbemidlet smelter og flyder mellem lederne for at danne en tæt forsegling.
• Efter afkøling opnås en sammenhængende mekanisk og elektrisk forbindelse uden krav om efterfølgende krympning.

Tekniske fordele og bemærkninger

• Combinerer mekanisk fastholdelse og loddet elektrisk forbindelse, hvilket reducerer risikoen for dårlige kontaktpunkter i vibrationseksponerede miljøer.
• Den indbyggede kobberindsats sikrer ensartet varmefordeling under lodning, hvilket fremmer korrekt indtrængning af loddet.
• Tætningsringens smelteklæbemiddel forbedrer beskyttelsen mod fugt og korrosion i samlingen.
• Passer til applikationer hvor efterfølgende krympning ikke er ønsket eller nødvendig; korrekt lodning er afgørende for pålidelig funktion.

Tekniske data (udvalgt)

• Type: Ringkabelsko
• Egnet til: M8
• Kabeltværsnit: 2,5–6,0 mm²
• Isoleret: Ja
• Loddet forbindelse: Ja
• Varmefølsom tætningsring: Ja
• Antal poler: 1
• MPN: 158.28.32 — GTIN: 4026736014315

Installationstips: Brug korrekt indstillet varmluftpistol eller loddeudstyr, arbejd med passende sikkerhedsafstand og personlig beskyttelse. Overopvarmning kan beskadige isoleringen; sørg for at loddet flyder fuldt ind i lederkernen før afkøling.

Hvis du har behov for yderligere tekniske specifikationer eller certifikatdokumentation, oplys installationsmiljøet (temperatur, vibration, fugt) og de anvendte ledertyper, så kan der gives mere målrettet vejledning.
