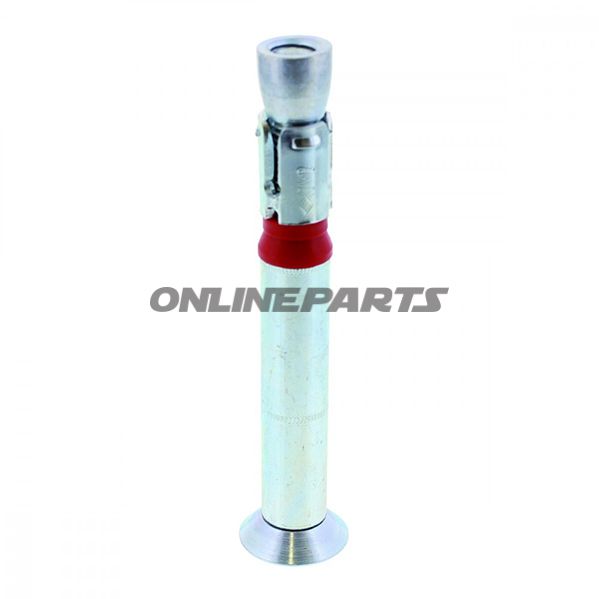

SENKKOPFDUEBEL SZ-SK18/40

Forsænket kraftigt anker (SENKKOPFDÜBEL) SZ‑SK 18/40 — til mellemstore og tunge forankringer i beton

Produktet med MPN 486.00.13 og GTIN 4043315044648 er et forsænket push‑through kraftigt anker i SZ‑SK design (SENKKOPFDÜBEL SZ‑SK 18/40). Det er udviklet til mekanisk fæste i revnet og ikke‑revnet beton, hvor høj bæreevne og mulighed for variable forankringsdybder forbedrer den tekniske anvendelighed.

Funktion

• Systemet er et push‑through‑anker med en plastkompressionsring og en tredobbelt ekspanderende specialmuffe, som spreder lasten i borehullet ved installation.
• Forsænket hoved gør det muligt at montere komponenter med fladt overfladefinish, hvor ankerhovedet ligger i niveau med emnet.
• Den variable forankringsdybde tillader, ved at sætte ankret dybere, at opnå højere tilladte forskydningsbelastninger i mange installationssituationer.

Materialevalg og egenskaber

• Specialmuffe med tredobbelt ekspansionsprofil sikrer jævn spredning af ekspansionskræfter mod betonvæggen — designet til høje træk‑ og forskydningsbelastninger.
• Plastkompressionsring anvendes ved indføring for at beskytte gevind og sikre korrekt ekspansion under tilspænding.
• Ved korrekt montage og anvendelse i beton holder materialedesignet styrkeegenskaberne over tid; produktbeskrivelsen angiver ingen korrosionsklasse, så valg af miljø og efterbehandling bør vurderes af den ansvarlige montør.

Tekniske data (angivet)

• Boringsdiameter: 18 mm
• Total ankerlængde: 135 mm
• Gevind: M12
• Borehulsdybde: 105 mm
• Nødvendig forankringsdybde i beton: 80 mm
• Max. fastspændingstykkelse på komponent: 40 mm
• Anbefalet tilspændingsmoment for dyvel: 70 Nm

Anvendelsesområder

• Mellemstore til tunge forankringer i revnet og ikke‑revnet beton.
• Eksempler: fastgørelse af stålsøjler, rækværk, maskiner, stilladser og beslag.

Montage og monteringshensyn

• Bor præcist med Ø18 mm bor til angivet borehulsdybde (105 mm) og rengør borehullet for borestøv før montage for at sikre korrekt kontakt mellem muffe og beton.
• Sæt ankret i gennem komponenten som et push‑through system, og spænd til anbefalet moment (70 Nm) for at opnå den specificerede ekspansion.
• Vær opmærksom på korrekt afstand til kanten og aksialafstand som krævet for SZ‑systemet — systemets tredelte ekspansion er designet til at give høje tilladte laster selv ved mindre afstande, men installationsanvisninger og eventuelle godkendelser (fx ETA Option 1) skal følges.

Kompatibilitet og godkendelse

• Designet til beton (revnet og ikke‑revnet). For andre underlag kræves separat vurdering.
• Produktbeskrivelsen nævner ETA Option 1 godkendelse for SZ‑systemet — følg relevante lokale forskrifter og beregningsgrundlag ved dimensionering.

Identifikation

• MPN: 486.00.13
• GTIN: 4043315044648
• Benævnelse: SENKKOPFDÜBEL SZ‑SK 18/40 (forsænket dyvel MKT SZ‑SK 18/40)

Beskrivelsen fokuserer på teknisk funktionalitet, materialekarakter og installationsparametre, så mekanikere og erfarne montører kan vurdere egnethed i konkrete projekter. Ved særlige belastningskrav eller korrosive miljøer bør teknisk dokumentation og eventuelle certificeringer konsulteres.
