Fladstikhus 1.0-2.5 2.8 mm Indhold 50 1.5-2.5 KOSTAL ELA

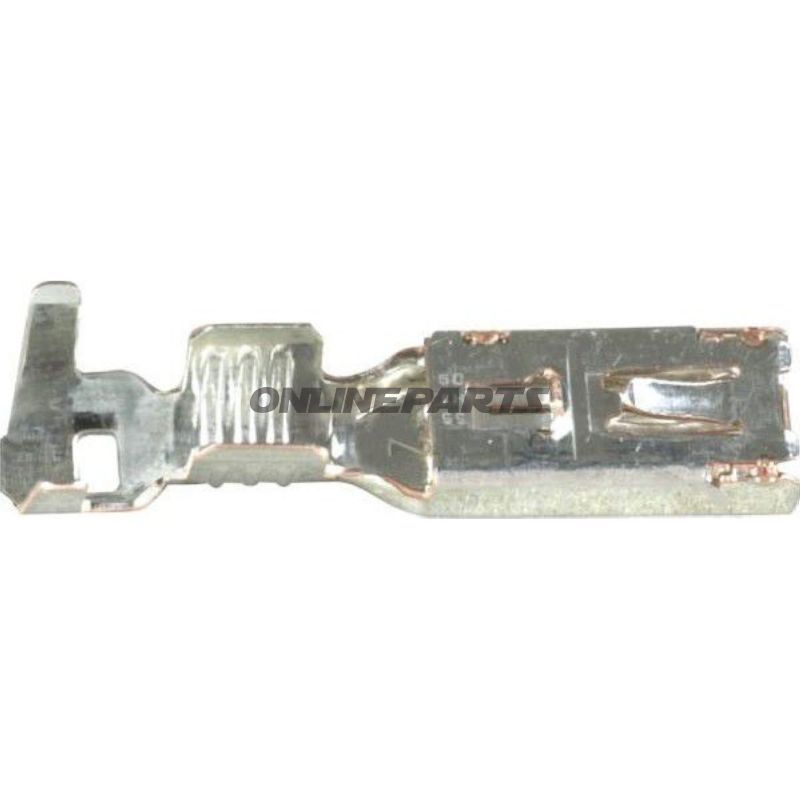

Fladstikhus 2,8 mm til KOSTAL SLK – krympestik, 1,0–2,5 mm²

Dette fladstikhus (spade-hylster) med MPN 158.49.52 og GTIN 4026736015138 er beregnet til reparation og montage af 2,8 mm flatstikforbindelser, særligt kompatibelt med KOSTAL SLK 2,8 ELA-stiksystemer. Produktet leveres som enkeltpolig hylse udformet til krympeforbindelse og sensorkontakter med lamelkontakt.

Funktion

• Overfører elektrisk forbindelse mellem en leder og en 2,8 mm flatstik-kontakt; anvendes typisk til sensor-, styrings- og signalkredse.
• Designet til at sikre mekanisk kontakt med stikkets lameller uden lodning; leder indføres og krympes i hylsens bagende.
• Enkeltpolig løsning, egnet der hvor én leder kobles til et standard 2,8 mm flatstik.

Materiale og temperatur

• Kontaktdelen er forsølvet, hvilket forbedrer overfladeledning og korrosionsbestandighed sammenlignet med ubehandlede kobberlegeringer.
• Hylsens legeme er ikke isoleret (åben fladstikhylse), beregnet til krympning direkte på ledningen.
• Anbefalet driftstemperaturområde op til maksimalt 170 °C; dette refererer til kortvarig varmepåvirkning og den termiske modstandsdygtighed i kontaktmaterialerne.

Elektriske og mekaniske data

• Tværsnit (anbefalet): 1,0–2,5 mm² (opgivet maksimal anvendelse 1,5 mm² i tekniske data — vælg ledningsdimension ud fra applikationens krav og krympningsværktøjets rapport).
• Stikmål (BxH): ca. 2,8 x 0,8 mm, kompatibelt med standard 2,8 mm flatstik på KOSTAL SLK-systemer.
• Enkeltpolig (1 pol).
• Hylsen er ikke forloddet, ikke isoleret og leveres uden krympeflex.

Kompatibilitet og anvendelsesområder

• Specifikt velegnet til KOSTAL SLK 2,8 ELA stiktyper og tilsvarende 2,8 mm flatstik i automations- og køretøjsapplikationer.
• Anvendes ofte ved reparation af sensorkabler, styreenheder og andre elektriske forbindelser hvor pålidelig lamellkontakt kræves.

Praktiske bemærkninger for montør

• Brug korrekt krympetånger med profiler til fladstikhylser for at sikre pålidelig mekanisk og elektrisk forbindelse.
• Tjek at lederens tværsnit matcher krympningsprofilen; selvom produktteksten angiver 1,0–2,5 mm², angives i nogle tekniske tabeller et maksimalt tværsnit på 1,5 mm² — vælg komponent efter lederens faktiske dimension og krav til strømføring.
• Da hylsen ikke er isoleret, skal efterfølgende isolering eller korrekt monteret kabelsko/poser anvendes i miljøer med risiko for kortslutning eller mekanisk slitage.

Identifikation

• MPN: 158.49.52
• GTIN: 4026736015138
• Producentnavn nævnes i leverandørtekst som HERTH+BUSS / KOSTAL-relevant typebetegnelse (KOSTAL SLK 2,8 ELA).

Tekniske data (kort)

• Type: Spade-hylse (female)
• Egnet til: 2,8 mm flatstik (Kostal)
• Tværsnit: 1,0–2,5 mm² (ofte anvendt op til 1,5 mm² afhængig af tabel)
• Stikmål: 2,8 x 0,8 mm
• Isolering: Nej
• Forloddet: Nej
• Varmebestandighed: maks. 170 °C

Hvis du ønsker information om leveringsantal, alternative isolerede versioner eller kompatible krympetænger til præcis montering, kan der leveres supplerende produktdata efter forespørgsel.
