Sikkerhedskobling IG 1/2 tomme knap Udlåsning

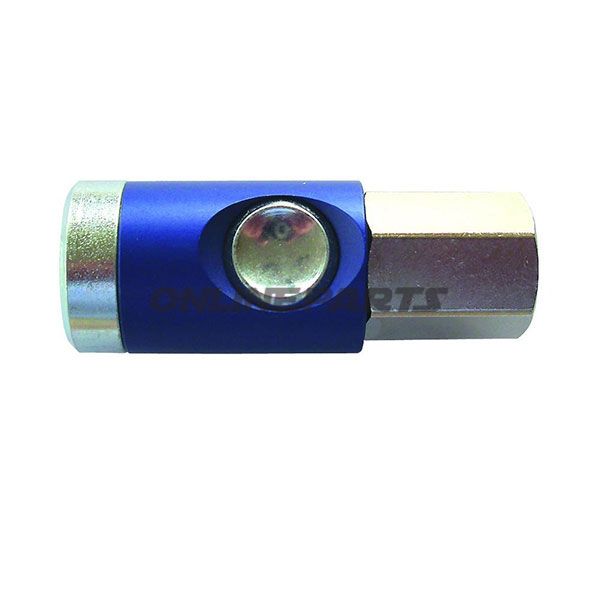

Sikkerhedskobling G 1/2" (indvendigt gevind) med trykknap‑udløsning til trykluft

Produktoversigt: Denne sikkerhedskobling fra EWO (GTIN 4030875149555, MPN 656.52.04) er en indvendig gevindkobling (G 1/2") designet til trykluftsystemer, hvor sikker og kontrolleret afkobling er påkrævet. Konstruktionen følger kravene i ISO 4414 for pneumatiske forbindelser og kombinerer materialer, der er valgt til mekanisk styrke og korrosionsbestandighed.

• Funktion: To-trins afkobling via trykknap. Trin 1 — entluftning: Et første tryk på knappen udligner trykket i koblingen, mens niplen forbliver fastholdt i hylsen. Trin 2 — oplåsning: Et andet tryk frigør niplen, så den kan fjernes sikkert uden pludselig udblæsning af trykluft.
• Anvendelse: Bruges i pneumatiske værkstedsinstallationer, industrimaskiner og andre systemer, hvor person- og komponentbeskyttelse ved afkobling er nødvendig.

Materialer og opbygning:

• Koblingshylse af aluminium — lav vægt med tilstrækkelig styrke til håndtering og hyppige tilslutninger/afkoblinger.
• Trykknap, ventil og husring af stål, hærdet og galvaniseret — øget slid- og korrosionsmodstand på de dele, der udsættes for mekanisk belastning.
• Indvendigt gevind G 1/2" (IG 1/2) for direkte montage i tilslutningsstykker eller fittings.

Tekniske data:

• Maksimalt driftstryk: 12 bar
• Temperaturområde: -20 °C til +70 °C
• Nominel indvendig diameter: ca. 7,2–7,4 mm
• Gennemstrømning: ca. 1.800 l/min
• Sikkerhedsnorm: Designet i overensstemmelse med ISO 4414

Fordele i praksis:

• To-trins betjening mindsker risiko for pludselig udblæsning ved afkobling og beskytter både personel og komponenter.
• Kombinationen af aluminium og forkromet/hærdet stål giver en god balance mellem vægt, holdbarhed og korrosionsbeskyttelse.
• Standard G 1/2" indvendigt gevind gør det let at integrere koblingen i eksisterende pneumatiske installationer.

Kompatibilitet og montering: Beregnet til pneumatiske systemer med G 1/2" tilslutningsmåde og de fleste standard plug-in nipler med nominel diameter på omkring 7,2–7,4 mm. Ved montering skal man sikre korrekt tætning mod det aktuelle materiale (fx passende tætningsmiddel eller O-ring, hvis påkrævet) og overholde systemets maksimale driftstryk og temperaturgrænser.

Identifikation: Produktet markedsføres af EWO og kan identificeres med MPN 656.52.04 og GTIN 4030875149555. Disse numre bruges til at sikre korrekt reservedele- eller vedligeholdelsesbestilling og til at matche komponenten med systemdokumentation.

Bemærkninger til brugeren: Overhold altid relevante sikkerhedsprocedurer ved arbejde på tryksatte systemer: afmonter og afluft systemet før indgreb, kontroller pakninger og gevind for slid eller beskadigelse, og sørg for at koblingen tåler det aktuelle medium og de temperaturer, den udsættes for.
