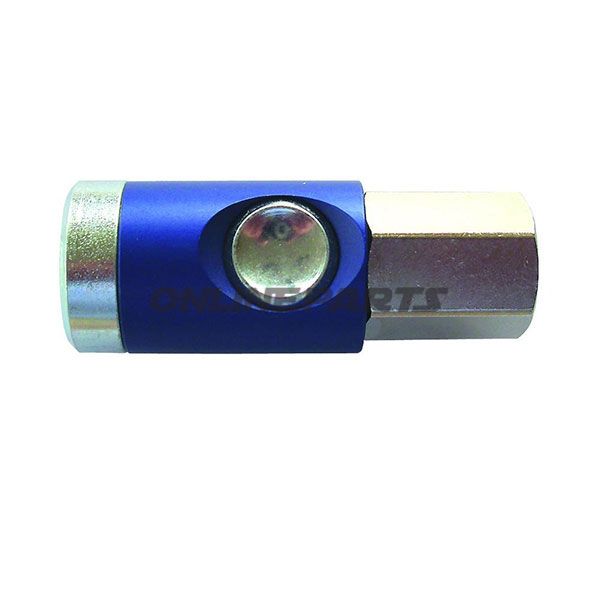

Sikkerhedskobling IG 1/4 knap Udlåsning

Sikkerhedskobling, indvendigt gevind G 1/4 – trykknap udløsning til trykluft

Produktet: EWO sikkerhedskobling med indvendigt gevind G 1/4 (MPN: 656.51.88, GTIN: 4030875149463) er et to-trins trykluftkoblingssystem med trykknapudløsning designet til sikker afkobling under tryk. Målgruppen er teknikere og motorcykelejere, der arbejder med komprimeret luft i værkstedsmiljøer.

• Funktion: Koblingen frigør forbindelsen i to trin for at undgå pludselig udblæsning af trykluft. Trin 1 – entluftning: Ved første tryk på trykknappen afluftes systemet, men stiknippelen forbliver fastholdt i muffen. Trin 2 – frigørelse: Ved et efterfølgende tryk låses stiknippelen op og kan trækkes sikkert ud.
• Drift: Maksimalt driftstryk er 12 bar. Temperaturområdet er specificeret til -20 °C til +70 °C.
• Flow og dimensioner: Nominel diameter angives som 7,2 / 7,4 mm med et gennemstrømningsmål på cirka 1.800 l/min ved standardbetingelser.

Materialer og konstruktion

• Koblingsmuffe: Fremstillet af aluminium, valgt for lav vægt og god korrosionsbestandighed i værkstedsmiljøer.
• Trykknap, ventilhus og ydre ring: Fremstillet af hærdet og galvaniseret stål for øget slidstyrke og modstand mod mekanisk belastning og korrosion.
• Forsejling og indre sliddele: Designet til at modstå gentagen ind- og udkobling samt de temperaturer og tryk, der er angivet ovenfor (komponentspecifikke materialer kan variere afhængigt af produktionsbatch).

Sikkerhed og standarder

Koblingen er konstrueret med henblik på at opfylde kravene i ISO 4414 for pneumatiske systemer med fokus på sikker afkobling. Den totrins betjening reducerer risikoen for utilsigtet udblæsning af trykluft og giver en kontrolleret aflastning før fysisk adskillelse.

Anvendelse og kompatibilitet

• Typiske anvendelser: værkstedskompressorer, luftværktøj, test- og måleudstyr, samt på komponenter i fremstillings- og reparationsmiljøer, hvor sikker afkobling af trykluft er nødvendig.
• Gevindtype: Indvendigt gevind G 1/4 (BSPP), hvilket gør den kompatibel med standard G 1/4-tilslutninger i pneumatiske systemer.
• Bemærkninger til kompatibilitet: Kontroller altid nippel- og muffedimensioner samt eventuelle tolerancekrav i eksisterende slanger og fittings før montering.

Tekniske fordele og praktiske betragtninger

• To-trins udluftning mindsker risiko for pludselig bevægelse af tilsluttede værktøjer eller komponenter.
• Aluminiumsmuffe kombineret med hærdet og galvaniseret stål i bærende dele giver et balanceret forhold mellem vægt og holdbarhed.
• Temperatur- og trykangivelserne gør koblingen velegnet til almindelige værkstedssituationer; ved ekstreme miljøer bør komponentvalget revurderes.

Identifikation: Produktet markedsføres under brandet EWO og identificeres med MPN 656.51.88 og GTIN 4030875149463. Disse numre kan anvendes ved indkøb, reservedelsbestilling og dokumentation for kompatibilitet.

Montering og vedligehold

Ved montering skal gevind forsegles korrekt med egnet gevindforsegling til pneumatisk brug, og tilslutningsflader skal holdes rene for snavs og spåner. Inspektion af O-ringe og bevægelige dele anbefales jævnligt for at sikre tæthed og korrekt funktion over tid.
