Sikkerhedskobling LW 13 mm knap Udlåsning

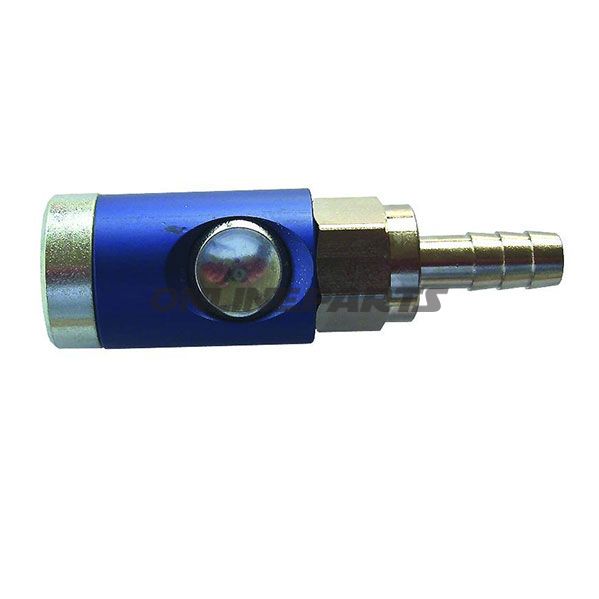

Sikkerhedskobling, trykknapudløsning til trykluft (Ø 13 mm) — EWO

Type og anvendelse: Denne sikkerhedskobling fra EWO (GTIN: 4030875149517, MPN: 656.52.53) er beregnet til trykluftsystemer hvor sikker og kontrolleret afkobling er påkrævet. Den er designet til trinvis udluftning og efterfølgende sikker frakobling af plug-in nippel ved en enkelt- og dobbelttryk på trykknappen, hvilket minimerer risiko for ukontrolleret luftudslip og skader på personel og system.

Funktion og betjening:

• Trin 1 — Udluftning: Ved første aktivering af trykknappen slippes trykket i koblingen, mens plug-in nippelen forbliver mekanisk fastholdt i hylsen. Dette tillader trykket at aftage sikkert uden at nippelen frigives.
• Trin 2 — Afkobling: Ved en efterfølgende aktivering af trykknappen låses nippelen op og kan trygt fjernes. Denne sekventielle funktion mindsker faren ved utilsigtet afkobling under tryk.

Materialevalg og konstruktion:

• Koblingshylse i aluminium — giver lav vægt og korrosionsbestandighed i normal klimabrug.
• Trykknap, ventil og husring i hærdet og galvaniseret stål — valgt for styrke og slidmodstand i kontaktområder samt bedre modstand mod mekanisk påvirkning.
• Designet i overensstemmelse med ISO 4414 for pneumatiske sikkerhedskrav.

Tekniske data og driftsbetingelser:

• Maksimalt driftstryk: 12 bar.
• Temperaturområde: -20 °C til +70 °C.
• Nominel diameter (bore-/nippeltilpasning): ca. 7,2 / 7,4 mm (passer til standard plug-in nippeler for Ø 13 mm koblingstyper).
• Flowkapacitet: ca. 1.800 l/min ved anbefalede betingelser.

Kompatibilitet og anvendelsesområder: Passer til pneumatiske systemer og slanger, hvor der benyttes plug-in nippeler i størrelsesordenen for 13 mm koblinger. Anvendes typisk i værksteder, industrimaskiner og mobile kompressorsystemer hvor sikker håndtering af trykluft er nødvendig.

Sikkerhed og vedligehold:

• Følg ISO 4414 og lokale forskrifter ved installation og brug.
• Inspektion: Kontroller jævnligt trykknap og låsemekanik for slitage, korrosion eller blokering fra snavs. Skadede eller kraftigt korroderede komponenter bør udskiftes.
• Ved montering: Sørg for korrekt slangetilslutning og at nippeltype matcher koblingens nominelle mål for at sikre tætsluttende og sikker funktion.

Identifikation: Produktet markeres af producenten EWO og kan identificeres ved GTIN 4030875149517 og MPN 656.52.53. Disse oplysninger er relevante ved bestilling af reservedel eller ved søgning efter kompatibilitet i udstyrsfortegnelser.

Bemærkninger: Oplysningerne om materialer, tryk- og temperaturgrænser er baseret på producentens angivelser. Ved særlige driftsforhold (ekstreme temperaturer, aggressive medier eller hyppig cyklisk belastning) bør funktion og materialeegnethed vurderes særskilt.
