Sikkerhedskobling LW 9 mm knap Udlåsning

Sikkerhedskobling LW 9 mm — trykknapstyret udlåsning til trykluft

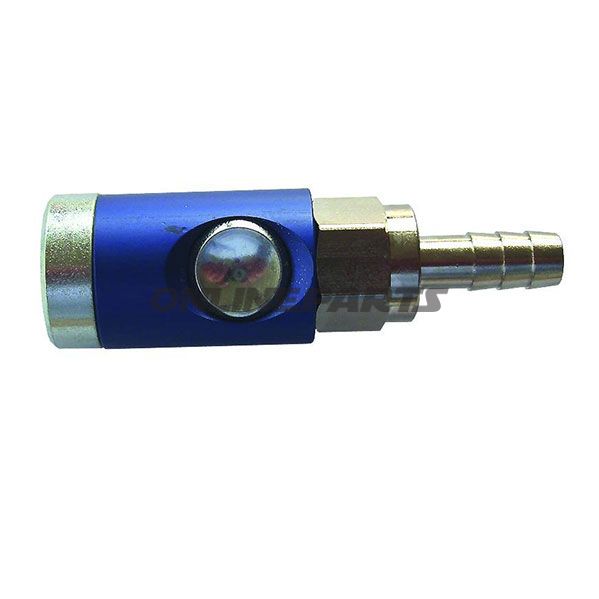

Produktoverblik: Denne trykluft-sikkerhedskobling fra EWO (model MPN 656.52.38, GTIN 4030875149500) er en totrins, trykknapstyret kobling med 9 mm nippeloverflade beregnet til sikre til- og frakoblinger i pneumatiske systemer. Konstruktionen følger ISO 4414-sikkerhedskrav og er udviklet til applikationer hvor kontrolleret udluftning og sikker fjernelse af plug-in nippel er nødvendig.

Funktion og arbejdsprincip:

• Trin 1 — Udlufning: Ved første tryk på trykknappen åbnes en kanal, som udlufter det tilbageværende tryk i forbindelsen, mens plug-in nippelen forbliver mekanisk fastholdt i hylsen. Dette reducerer risikoen for voldsom luftudslip ved frakobling.
• Trin 2 — Udlåsning: Et efterfølgende tryk på knappen frigiver låsemekanismen, så nippelen kan trækkes sikkert ud uden resttryk i systemet.

Materialevalg og egenskaber:

• Koblingshylse: Ekstruderet/aluminium — giver lav vægt og god korrosionsbestandighed i forhold til standardlegeringer.
• Trykknap, ventil og husring: Hærdet og galvaniseret stål — valgt for slidstyrke og modstandsdygtighed over for mekanisk belastning og erosion fra luftbårne partikler.
• Pakninger og indvendige tætningskomponenter (typisk NBR eller tilsvarende): Tilpasset driftstemperaturområdet og luftapplikationer.

Tekniske data:

• Max. driftstryk: 12 bar
• Temperaturområde: -20 °C til +70 °C
• Nominel diameter/boring: ca. 7,2 / 7,4 mm (til 9 mm nippel-geometri)
• Flowkapacitet: ca. 1.800 l/min

Kompatibilitet og anvendelsesområder:

• Designet til pneumatiske systemer med standard 9 mm plug-in nippel. Velegnet til værksteder, industrielle pneumatiske kredsløb og mobile anvendelser hvor sikker frakobling er påkrævet.
• Kan indgå i rør- og slangeinstallationer hvor maksimal driftstryk og temperaturbegrænsninger overholdes.

Sikkerhed og vedligehold:

• Opfylder ISO 4414‑krav ved korrekt installation og brug.
• Ved regelmæssig brug anbefales visuelt eftersyn af hylse og låsemekanisme samt kontrol af tætningsdele for slid eller deformation. Udskiftning af slidt pakning forlænger levetiden og sikrer tæthed.
• Undgå aggressive rensemidler og kemikalier på galvaniserede stålflader for at bevare korrosionsbeskyttelsen.

Identifikation: Produktet er fremstillet af EWO og markeres med MPN 656.52.38 og GTIN 4030875149500, hvilket gør det muligt at verificere komponentens specifikationer og sporbarhed i teknisk dokumentation og reservedelsstyring.

Anbefaling til montører: Kontrollér at forbindelsesnippelens geometri og slangediameter matcher koblingen. Monter med passende moment og sikre at systemet er frakoblet/afluftet før første demontering. Ved tvivl om kompatibilitet, mål nippelens ydre diameter og flowkrav mod angivne værdier.
