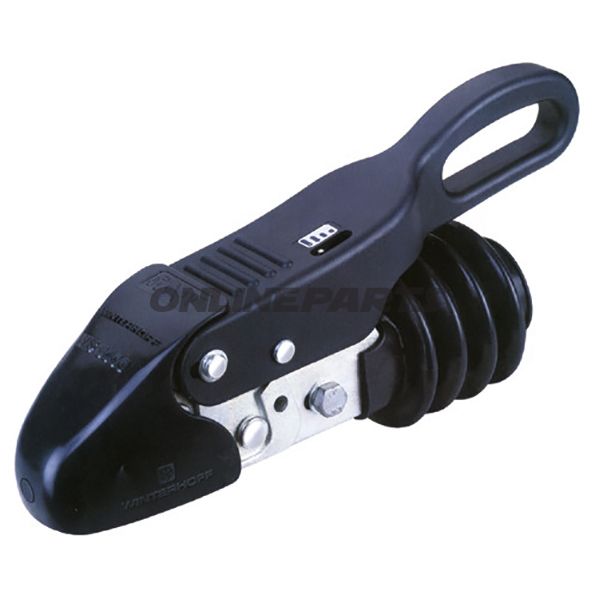

Sikkerhedskobling WINT med stabilisering

Sikkerhedskobling til påhængsvogn – Winterhoff WS 3000 D med stabilisering

Produkt: Sikkerhedskobling WINT med stabilisering (Winterhoff WS 3000 D). Brandet AL-KO og fabrikationsnummer (MPN) 338.40.62 identificerer denne enhed; GTIN: 4045541014501.

Denne sikkerhedskobling er en mekanisk enhed til fastgørelse og stabilisering af en påhængsvogn til trækvognen. Dens primære funktion er at reducere både sideværelses- (schlingern) og nikke- bevægelser ved at presse friktionselementer aksialt mod køretøjets anhuggerkugle under højt fjedertryk. Konstruktionen kombinerer tilkobling, låsning, stabilisering og frigivelse i et enkelt grebssystem, hvilket forenkler håndtering ved til- og frakobling.

• Funktioner:
  • Dæmper svungende og nikkende bevægelser fra traileren.
  • Ét-grebs system til tilkobling/frakobling, stabilisering/destabilisering og sikring/oplåsning.
  • Integreret automatisk sikring og læsbar slidindikator.
  • Eftermonterbar på de fleste trailer- eller anhængertyper.
• Godkendelse og ydeevne:
  • Godkendt til 100 km/t i henhold til ISO 11555-1.
  • EF-godkendelse nr. 00-0065 e1.

Materialer og mekanik

Koblingen bygger på en mekanisk friktionsløsning, hvor friktionselementerne presses aksialt under fjedertryk. Dette materiale- og konstruktionsprincip giver konstant kontakttryk mod kuglehalsen og dermed effektiv dæmpning af bevægelser. Friktionsforingerne er udført så de kan udskiftes hurtigt via et clipsystem, hvilket reducerer service- og vedligeholdelsestid. Maxi Soft-bufferen er fremstillet i et blødt, slagabsorberende materiale for at beskytte kofanger og ben ved kollision eller belastning under manøvrering.

Designovervejelser

• Ekstremt slankt design giver ubegrænset frihøjde til kuglehalsen og gør enheden velegnet til standard trækanordninger uden at kræve fjernelse af tilføjelsesdele.
• Stor plads bagpå køretøjet tillader anhugning selv ved eksternt monteret reservehjul eller lille afstand mellem kofanger og kugle.
• Ny form på ét-styks håndtag øger friområdet mellem håndtag og trækstang for enklere betjening.

Tekniske data

• Tilladt akselbelastning: 3.000 kg
• Tilladt lodret (støtte) belastning: 150 kg
• Passende trækrør (rund): ca. 35 / 40 / 45 / 46 / 50 mm
• Boringer: 12,5 mm
• Tilslutning: 40 / 54 mm

Service og vedligeholdelse

Friktionsforingerne kan udskiftes hurtigt via clipsystemet; slidindikatoren gør det let at vurdere behov for udskiftning. Den enkle mekanik kræver almindelig visuel inspektion og smøring i henhold til producentens vedligeholdelsesanvisninger; ingen elektrisk tilslutning er nødvendig.

Kompatibilitet

Enheden er designet til eftermontering på mange almindelige trailere og anhængere med de angivne mål for trækrør og tilslutning. Den slanke konstruktion gør den kompatibel med standard anhuggerkugler og de fleste fabriksmonterede trækanordninger.

Produktet er markedsført under AL-KO og kan identificeres ved MPN 338.40.62 og GTIN 4045541014501 ved bestilling eller forespørgsel.
