SIKRINGSHYDROFORVENTIL R1/2 16BAR 14,9381944444444

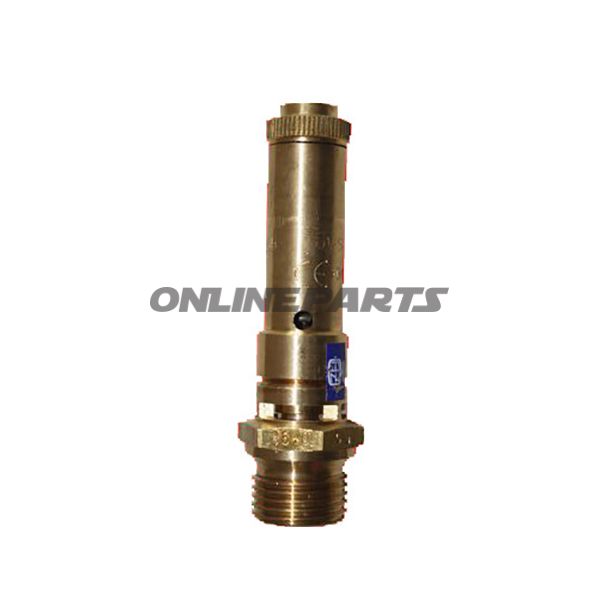

Sikkerhedsventil / afblæsningsventil R1/2 — fuldåbnende, 16 bar respons

Denne sikkerhedsventil fra EWO (GTIN: 4030875003222, MPN: 656.41.16) er beregnet til trykluft og andre ikke-giftige, ikke-brændbare gasser. Ventilen er en fuldåbnende sikkerheds-/afblæsningsventil i DN 8-udførelse med gevind G 1/2 og en indstiftet responstryksværdi på 16 bar. Den er designet til frit afblæsning til atmosfære og må derfor ikke anvendes til væsker eller til dampapplikationer.

Funktion

• Ved overskridelse af det indstillede responstryk (16 bar) åbner ventilen fuldt for at lede overtryk sikkert væk fra anlægget.
• Fuldåbningsmekanismen sikrer hurtig trykreduktion og minimalt trykniveau over det angivne ansprechdruck ved aktivering.
• Afblæsningen sker frit til atmosfære — egner sig til kompressorstationer, trykluftsnet og andre gasapplikationer, hvor fri udluftning er acceptabel.

Materialer og konstruktion

• Ventilhus: messing — korrosionsbestandigt over for almindelige gasser i trykluftsystemer og giver god formbarhed ved fremstilling.
• Fjeder: rustfrit stål — sikrer stabil fjederkraft over tid og modstandsdygtighed mod træthed ved gentagne åbninger.
• Tætning: Viton (fluorelastomer) — modstandsdygtig over for olie og de fleste ikke-giftige gasser samt høje temperaturer.
• Gevind: G 1/2 — standard cylindrisk rørgevind, kompatibelt med typiske rør- og fittingtilslutninger i pneumatiske systemer.

Tekniske data

• Driftstrykområde: 0,3 – 50 bar (anbefalet anvendelse inden for dette interval)
• Responstryk (anstrechdruck): 16 bar
• Driftstemperatur: maks. 180 °C
• Samlet længde: 89 mm
• Skruenøgle størrelse (nøglevidde): 20 mm
• DN-størrelse: DN 8

Kompatibilitet og anvendelsesområder

• Anvendes i trykluftsystemer, kompressoranlæg, pneumatiske fordelingsnet og andre installationer med ikke-giftige, ikke-brændbare gasser.
• Ikke egnet til væsker eller vanddamp på grund af fritblæsende konstruktion og tætningstype.
• G 1/2-gevind giver mulighed for direkte montage i standard rørtilslutninger eller gennem passende adaptere.

Praktiske bemærkninger til montør og tekniker

• Sørg for korrekt orientering ved montering, så afblæsning ledes uhindret væk fra personer og følsomt udstyr.
• Tjek at systemets driftstryk ikke overskrider ventilens maks. værdi (50 bar) i normal drift og at responstrykket på 16 bar passer til sikkerhedsstrategien for anlægget.
• Viton-tætningen tåler olieholdige gasser og høje temperaturer, men bør inspiceres ved vedligeholdelsesintervaller for tegn på slid eller aldring.
• Ved anvendelse i aggressive omgivelser eller med specielle gasblandinger bør materialevalg verificeres mod kemisk kompatibilitet.

Producentoplysninger: Produktet markedsføres under mærket EWO og identificeres med MPN 656.41.16 og GTIN 4030875003222. Disse oplysninger kan bruges til krydstjek i reservedelslister eller ved bestilling af identisk udskiftningsventil.
