Sikkerhedsventil R1/4 16BAR

Sikkerhedsventil R1/4 (DN 8) til trykluft og ikke-giftige gasser, 16 bar

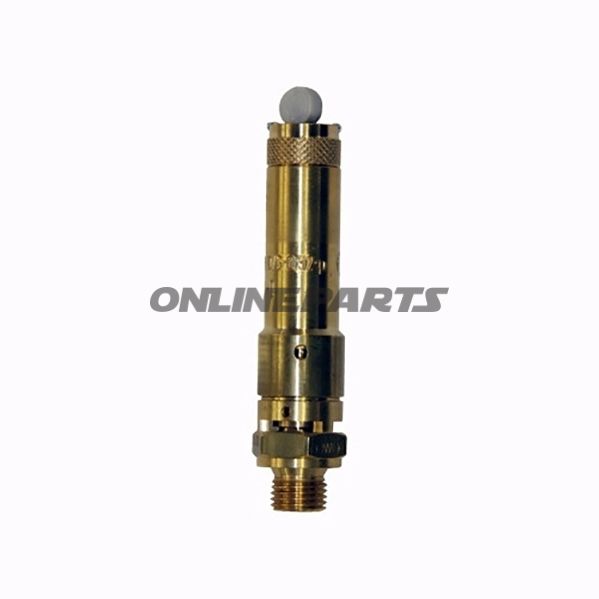

Produkt: Sikkerhedsventil fra EWO (MPN: 656.39.10, GTIN: 4030875003918). Denne fuldløbs sikkerhedsventil i størrelse DN 8 er beregnet til afblæsning af trykluft og andre ikke-giftige, ikke-brændbare gasser. Den er ikke beregnet til væsker eller damp.

Funktion

Sikkerhedsventilen fungerer som en trykbegrænser, der åbner fuldt ved angivet reaktionstryk for at lede overskydende gas væk fra systemet. Ventilen er udført som fuldløbsventil, hvilket betyder at spindlen løfter sig til en position, hvor gennemstrømningen tillades uden væsentlig indskrænkning, så trykket hurtigt kan reduceres til et sikkert niveau. Anvendelsen er typisk i trykluftsystemer, kompressoranlæg og installationer, hvor frit afblæsende gasføring er mulig.

Materialevalg og egenskaber

• Krop: Messing — giver god korrosionsbestandighed i almindelige industrielle miljøer og god mekanisk styrke ved driftstrykket.
• Kompressionsfjeder: Rustfrit stål — valgt for lang levetid og modstandsdygtighed over for træthed ved cyklisk belastning.
• Tætning: Viton — en fluor-elastomer med god modstandsdygtighed over for olie, brændstoffer og høje temperaturer; egnet til de beskrevne gasser og driftstemperaturer.
• Gevind: G 1/4 (R1/4) — standard rørgevind for nem integration i eksisterende fittings og unions-forbindelser.

Tekniske data

• Driftstryk: 0,3 – 50 bar (anvend inden for dette interval)
• Responstryk (anløsningsområde): ca. 15 – 20 bar
• Driftstemperatur: maks. 180 °C
• Total længde: 87 mm
• Skruenøgle størrelse: 20 mm
• Materiale hovedkomponenter: messing, rustfrit stål fjeder, Viton tætning

Kompatibilitet og anvendelsesbegrænsninger

Ventilen er beregnet til frit afblæsende installationer med trykluft og ikke-giftige, ikke-brændbare gasser. Den må ikke anvendes til væsker eller til damp (vanddamp), da tætning og funktionsprincip ikke er designet til disse medier. Kontrollér altid, at systemets maksimale arbejdstemperatur og mediets kemiske egenskaber er kompatible med messing og Viton. Anbefalet til industrielle trykluftsystemer, test- og serviceudstyr samt som sikkerhedskomponent i kompressoranlæg, hvor afblæsning kan ske frit til atmosfæren.

Montering og vedligeholdelse

• Monteres i G 1/4-gevind; brug passende tætning (f.eks. pakning eller PTFE-tape) for at sikre gastæt forbindelse.
• Undgå aggressive tætninger eller materialer, der kan angribe Viton eller messing.
• Kontroller regelmæssigt for korrosion, utætheder og korrekt anløsningstryk ved serviceintervaller. Udskift fjeder eller tætning hvis der observeres slid eller lækage.
• Skruenøgle størrelse 20 mm anvendes ved montering/afmontering.

Identifikation

Dette produkt er leveret af EWO og markeres med producentens varenummer MPN 656.39.10. GTIN 4030875003918 kan anvendes ved lagerstyring, ordre og teknisk dokumentation.

Bemærkning: Vurder altid den konkrete anvendelse og miljøforhold før montering. Ventilen er konstrueret til sikker gasafblæsning og skal installeres så afblæsningen kan ske ufarligt i henhold til gældende sikkerhedsregler.
