Sikkerhedsventil R3/8 11 bar

Sikkerhedsventil R3/8 (11 bar) til tryktanke og gasudblæsning

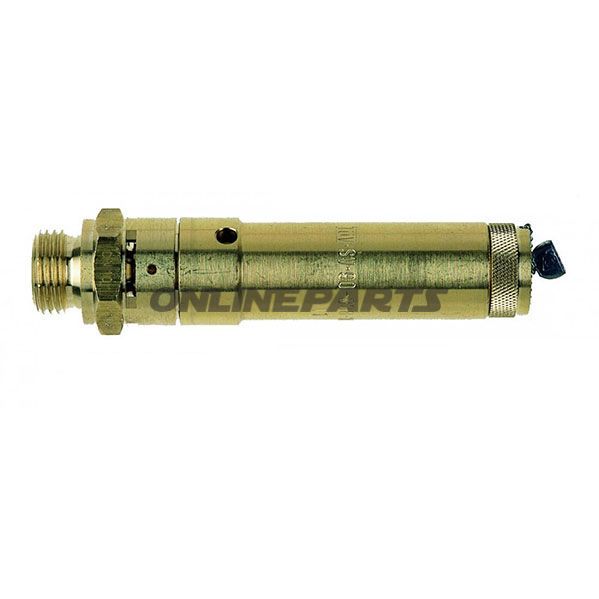

Denne sikkerhedsventil fra EWO (GTIN: 4030875003116, MPN: 656.01.14) er konstrueret til sikker udluftning af ikkefarlige og ikke-brændbare gasser fra trykbeholdere for at forhindre overtryk. Ventilen er typetestet (DN 8) og beregnet til lodret montage med enkel betjening og serviceadgang.

• Anvendelse: Beskyttelse af tryktanke og beholdere mod trykoverskridelse ved kontrolleret afblæsning af gas til atmosfæren.
• Monteringsposition: Lodret (vinkelret) – monteringspositionen er vigtig for korrekt funktion.

Tekniske data og dimensioner

• Gevindtilslutning: G 3/8"
• Gevindlængde: 10 mm
• Samlet længde: 85 mm
• Fastnøglevidde (SW): 20 mm
• Indstillet åbningstryk: 9,0–15,0 bar (standardangivelse 11 bar i produktnavn)
• Temperaturområde: -10 °C til +180 °C
• Åbnings-/lukketryksdifferens: <10 % (blowdown <10 %; ved under 3 bar <0,3 bar)
• Moment ved montering: 13 Nm

Materialer og tætningsløsning

• Konstruktion: Messinghus – materialevalg giver korrosionsbestandighed og god maskinbearbejdelighed til standard trykventilapplikationer.
• Tætning: FKM (Viton) – kemisk resistent og velegnet til høje temperaturer inden for specificeret driftstemperatur.
• Plombe/segling: Aluminium.

Funktionelle egenskaber og service

• Ventilen er fabriksindstillet og plombet ved det valgte åbningstryk. Når der bestilles, skal ønsket indstillingstryk angives, da kun fabrikssatte og plombede ventiler leveres med identifikationskomponent.
• Til funktionskontrol kan ventilen luftes ved at dreje fingerskruen mod venstre (løsne let) for at åbne midlertidigt.
• Sædeflader og koniske tætningsnipler kan rengøres ved at skrue den øvre del af ventilen af uden at ændre trykindstillingen, hvilket muliggør fjernelse af indtrængende urenheder under vedligeholdelse.
• Reparationer og genindstilling af fabriksplomberede ventiler bør udføres af producent eller autoriseret service for at bevare sporbarhed og sikkerhed.

Installation og vigtige anvisninger

• Forsyningsledningen til sikkerhedsventilen må ikke være mindre end DN 8; trykfaldet i fødeledningen bør ikke overstige 3 % for at sikre korrekt udløsningsadfærd.
• Kontroller at montagegevindet og tætningsoverflader er rene og ubeskadigede før tilspænding til anbefalet moment (13 Nm).
• Ventilen er beregnet til ikke-toksiske og ikke-brændbare gasser; anvend ikke til medier som kan angribe FKM eller messing uden at verificere kompatibilitet.

Produktet leveres af EWO og er mærket med GTIN 4030875003116 og producentnummer (MPN) 656.01.14. De anførte materialer og temperatur-/trykområder er baseret på producentens data og beskriver ventilens designmæssige forudsætninger for drift og vedligeholdelse.
