Sikringsholder Mini ANL 1X35+ 2X20 mm² sølv

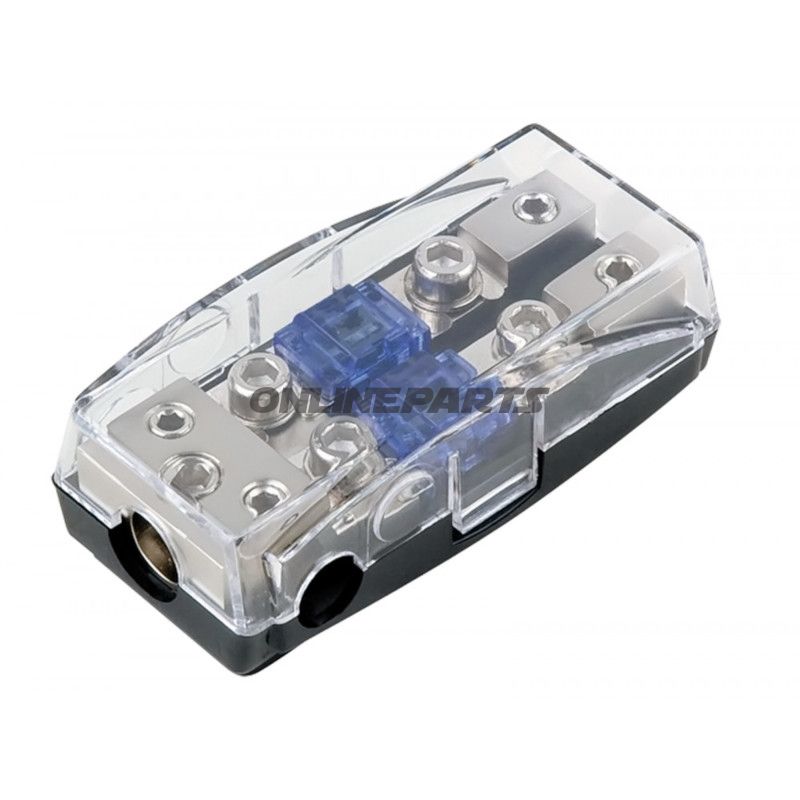

Sikringsholder Mini ANL 1x35 + 2x20 mm² (sølv) — holder til ANL-sikring

Denne Mini ANL sikringsholder fra ACV (MPN: 194.09.84, GTIN: 4026724380422) er designet til at holde en enkelt ANL-sikring med robuste ind- og udgangsterminaler til kabler op til 35 mm² og 20 mm². Produktet er beregnet til brug i køretøjer og mobile installationer, hvor der kræves en kompakt, mekanisk sikker elektrisk forbindelse mellem store strømførende kabler og en enkelt sikring.

Funktion og anvendelse

• Holderen monterer og fastholder en Mini ANL- eller ANL-sikring, hvilket sikrer overstrømsbeskyttelse af et enkelt kredsløb.
• Én indgang for op til 35 mm² og to ind-/udgange for 20 mm² giver mulighed for at føre strøm videre til to separate forbrugere efter sikringen.
• Designet til faste installationer i motorrum, batterirum eller under sæder, hvor pladsen er begrænset.

Materialer og korrosionsbestandighed

• Hus og terminaler er fremstillet i metal med sølvfarvet finish, hvilket typisk er tin- eller nikkelbelagt kobber/bronze for god elektrisk ledningsevne og modstandsdygtighed over for korrosion.
• Isolerende dele er fremstillet af varme- og slagfaste plastmaterialer, der tåler de almindelige temperaturer og vibrationer i motorrummet.
• Materialevalget fokuserer på lav kontaktmodstand og holdbar mekanisk fastspænding uden at give urealistiske løfter om levetid.

Tekniske detaljer og tilspændingsmomenter

• Indgang: 1 × 35 mm² + 2 × 20 mm²
• Udgang: 2 × 10 mm² (afhænger af kabelsko og installation)
• Tilspændingsmoment for klemmer:
• Sikringsklemme (grubskrue M4): 2,9 Nm
• Kabelindgang 20 mm² (grubskrue M5): 6 Nm
• Kabelindgang 35 mm² (grubskrue M8): 16 Nm
• Farve: sølv

Kompatibilitet og montage

• Passer til Mini ANL/ANL-sikringer af standardmål. Kontroller sikringstype og dimension før montering.
• Monteres normalt på flade overflader ved hjælp af de medfølgende monteringspunkter (sørg for korrekt jordforbindelse efter installatørens anvisninger).
• Anbefalet brug for fagfolk: kontroller kabelsammensætning, kabelsko og korrekte momentværdier ved montering for at undgå løse forbindelser.

Praktiske bemærkninger

• GTIN 4026724380422 og producentens nummer MPN 194.09.84 identificerer denne enhed fra ACV og kan bruges ved reservedelsforespørgsler eller ved indkøb af kompatible sikringer.
• Kontroller at dimensioner på kabelsko og eventuelle sikringsdæksler passer til installationens krav; nogle installationer kan kræve ekstra isolering eller vibrationsdæmpning.
• Undlad at overspænde skruerne — brug momentnøgle til at opnå de angivne Nm-værdier for stabile, lavmodstandsforbindelser.

Sammensætningen af materialer og specifikationerne gør denne Mini ANL sikringsholder velegnet til fagpersoner, der har brug for en kompakt og mekanisk pålidelig holder for større strømførende kabler i køretøjsrelaterede elinstallationer.
