Sikkerhedsventil 14 bar 45017

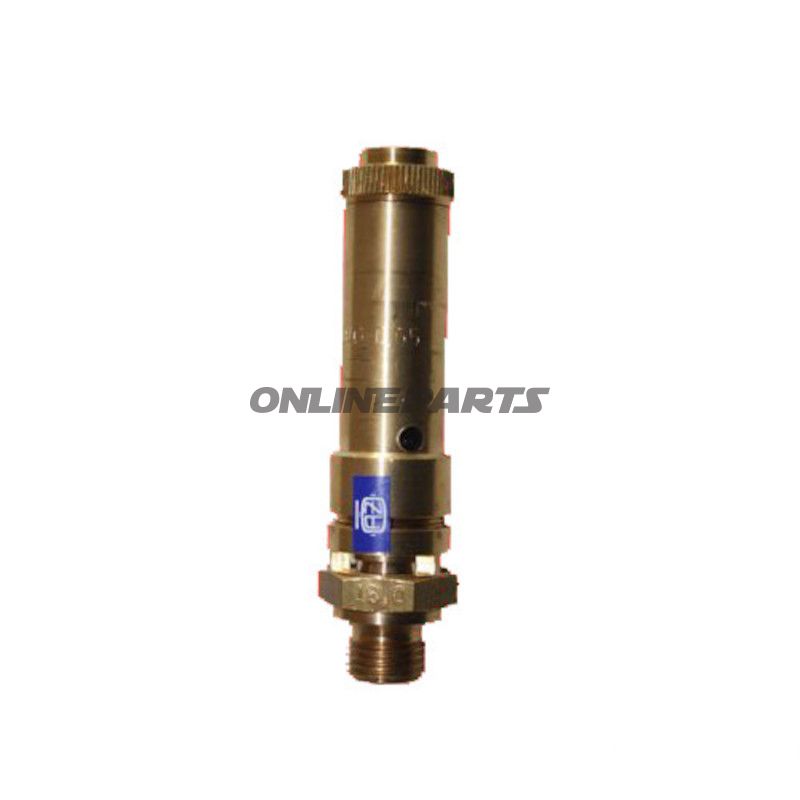

Sikkerhedsventil til trykluft, fuld løft — 14 bar (Blitz Rotary 656.41.00)

Produkt: Sikkerhedsventil med fuld løft beregnet til trykluft og ikke-giftige, ikke-brændbare gasser. Producenten er Blitz Rotary, varenummer (MPN) 656.41.00. (GTIN ikke angivet.)

Denne sikkerhedsventil er konstrueret til at frigive overtryk sikkert i luftsystemer og lignende applikationer, hvor der ikke forekommer væsker eller damp. Ventilen arbejder med fuld løft, hvilket betyder at ventilåbningen opnår fuld fri gennemstrømning ved udløsningstrykket, hvilket reducerer tryknedgangstid og mindsker risiko for gentagne overtrykssituationer.

• Anvendelsesområde: Trykluftsystemer og systemer med ikke-giftige, ikke-brændbare gasser. Ikke egnet til væsker eller damp.
• Indstillet responstryk: 14 bar (angivet responstryk).
• Driftstrykområde: 0,3–50 bar (ventilen kan anvendes i dette interval, men udløsning sker ved den deklarerede responstrykværdi).
• Driftstemperatur: Maks. 200 °C.

Materialevalg og tætning

Ventilhuset er fremstillet i messing, hvilket giver god korrosionsbestandighed i almindelige atmosfæriske og pneumatiske miljøer samt god maskinbearbejdelighed ved fremstilling og service. Trykfjedren er af rustfrit stål, valgt for fastholdt fjederkarakteristik og modstand mod træthed og korrosion. Tætningsmaterialet er Viton, som håndterer olieholdige medier og høje temperaturer bedre end standard elastomerer — dog skal det bemærkes, at ventilen ikke er certificeret til anvendelse med væsker eller damp i denne konfiguration.

Gevind og dimensioner

• Gevind: G 1/4 (British Standard Pipe Parallel).
• Bredde over flader: 20 mm (nøglevidde).
• Total længde: 73 mm.

Funktionelle egenskaber og tekniske overvejelser

• Fuld løft-konstruktion sikrer hurtig og høj gennemstrømning ved udløsning, hvilket mindsker trykopbygningstid og belastning på systemet efter åbning.
• Rustfrit stålfjeder forlænger levetid under skiftende trykforhold og reducerer risiko for fjederkorrosion i fugtige patche.
• Viton-tætningen giver god kemisk og termisk modstandsdygtighed, men påvirker ikke ventilen som egnet til væsker eller damp — brug kun til gasformige medier som angivet.
• G 1/4-gængens kompakte størrelse gør ventilen velegnet til små kompressortanke, filterhuse og pneumatiske komponenter, hvor plads og standardtilslutning er afgørende.

Monterings- og sikkerhedsanvisninger

• Sørg for korrekt tilspænding med passende moment på nøglevidden 20 mm for at undgå beskadigelse af gevind og tætninger.
• Kontroller at mediet er luft eller en ikke-giftig, ikke-brændbar gas; fraskriv anvendelse til væsker og damp for at undgå funktionsfejl og fare.
• Ved service skal Viton-tætningen og fjederens tilstand inspiceres og udskiftes ved synlige tegn på slid, deformation eller tab af elasticitet.
• Overhold lokale forskrifter for afledning af udblæst gas og sikkerhedsafstand ved prøvning af udløsningsfunktion.

Identifikation: Blitz Rotary MPN 656.41.00. GTIN er ikke oplyst i produktdata.

Produktbeskrivelsen her er målrettet mekanikere og erfarne motorcykelejere, som har behov for præcise oplysninger om funktion, materialer og dimensioner ved valg og vedligehold af sikkerhedsventiler i pneumatiske systemer.
