SKIFT WIPP KONTR BLÅ RUND

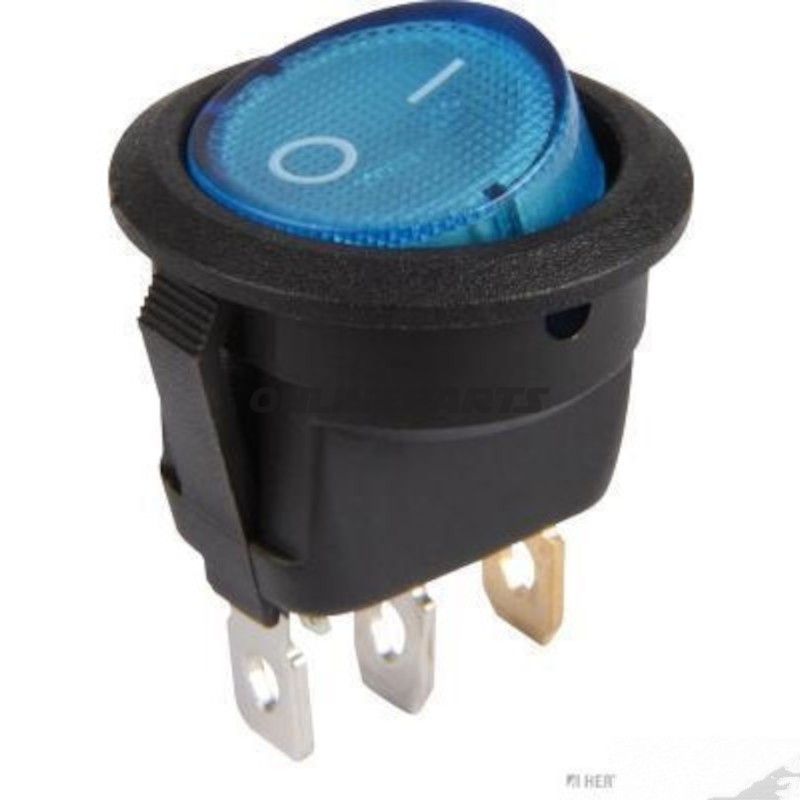

Rund blå vippekontakt til 12 V-installationer — latching, 3-polet

Denne runde, blå vippekontakt (GTIN 4026736483265, MPN 145.11.46) er designet til panelmontering i køretøjer og elektriske installationer, hvor en kompakt, belyst lukkende (latching) kontakt er ønsket. Produktet er almindeligt anvendt til styring af lys, ekstraudstyr og andre 12 V-kredsløb i motorcykler og mindre køretøjer samt i industrielt udstyr med tilsvarende krav til strømstyrke og montage.

Funktion

• Kontaktens funktion er latching (0-1), hvilket betyder, at den forbliver i den senest indstillede position uden konstant tryk.
• Rocker-aktivering: mekanisk vippebevægelse for tænd/sluk operation.
• Indbygget belysning (illuminated) gør kontaktens status let synlig i mørke eller indbyggede paneler.

Materialer og tekniske egenskaber

• Elektriske forbindelser: tre terminaler med flatstik 4,8 mm, velegnet til standard kabelsko og hurtig tilslutning.
• Spænding og strøm: specificeret til 12 V DC med en belastningskapacitet op til 20 A, passende til belastninger som ekstra belysning, varmeelementer eller relæstyrede kredsløb.
• Monteringstype: clipped (klikmontering) hvilket gør installation og udskiftning enkel uden brug af specialværktøj.
• Paneltykkelse: egnet til montering i paneler op til 5 mm tykkelse.
• Fysisk form: rund med en frontdiameter på 20 mm, designet til pæn og pladsbesparende integration i instrumentpaneler.
• Farve og visuel identifikation: blå belyst version for klar funktionsindikering.

Kompatibilitet og anvendelse

• Passer til standard 20 mm rundt monteringshul — kontroller målet på dit panel før montering.
• Tre-polet opbygning gør den velegnet til simple ON/OFF-funktioner med evt. separat belysningsterminal.
• Kan tilsluttes direkte til 12 V-kredsløb eller via et relæ ved højere induktive belastninger for at mindske kontaktbelastning.
• Anbefales til mekanikere og motorcykelejere, der har erfaring med elektrisk installation og sikringsvalg.

Praktiske bemærkninger ved montering

• Sørg for korrekt sikring i kredsløbet i forhold til belastningens strømforbrug — kontaktens nominelle 20 A er relevant for resistive belastninger.
• Klargør panelhul på 20 mm og kontroller paneltykkelsen (maks. 5 mm) for korrekt klikmontering.
• Brug egnede kabelsko til 4,8 mm flatstik for robust forbindelse; lad forbindelser være mechanically sikker og korrosionsbeskyttet ved udendørs brug.
• Hvis kontaktens belysning benyttes, tjek polarity og eventuel modstand/diode på lys-siden afhængigt af tilslutningsdiagrammet i dit system.

Identifikation

• GTIN: 4026736483265
• MPN: 145.11.46
• Produktbeskrivelse: rund blå vippekontakt, latching, belyst, 3-polet, 20 mm diameter

Teksten bygger på den tekniske beskrivelse og angiver nyttige monterings- og driftsovervejelser for fagfolk. Den tyske betegnelse for samme type kontakt er "SCHALT WIPP KONTR BLAU RUND" og den engelske typebetegnelse angiver tilsvarende "Switches" — begge referencer er nyttige ved reservedelsøgning og ved søgning efter kompatible alternativer.
