SKIFT WIPP KONTR GRØN RUND

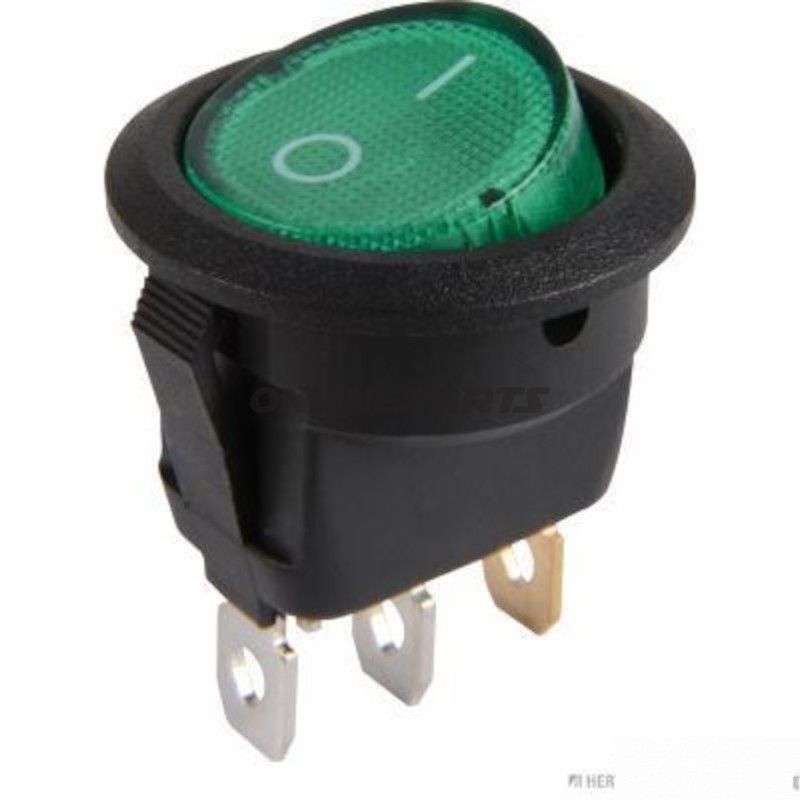

Rund grøn vippekontakt til 12 V systemer – 3-polet, 20 mm montagehul

Denne runde, grønne vippekontakt (GTIN: 4026736483258, MPN: 145.11.43) er en latching 0–1 kontakt beregnet til indbygning i instrumentpaneler eller monteringsplader med op til 5 mm vægtykkelse. Produktet stammer fra Herth+Busss Elparts' sortiment af kontakter og er velegnet til elektriske kredsløb i motorcykler, mindre køretøjer og andre 12 V-anlæg, hvor en pålidelig tænd/sluk-funktion og visuel statusindikering er nødvendig.

Funktion og anvendelse

• Rocker-aktivering med latching-funktion (0–1): én position slukket, én position tændt — egnet til enkeltkredsløb som f.eks. ekstra lys, varmeelementer eller andet tilbehør.
• Integreret belysning (illuminated) giver visuel indikering af kontaktens tilstand, hvilket hjælper ved betjening i mørke eller lav belysning.
• Rund form og 20 mm diameter gør den kompatibel med standard montagehuller i instrumentpaneler.

Elektriske og mekaniske egenskaber

• Belastningskapacitet: 20 A ved 12 V DC — passende for mange tilbehørsloads; dimensionér sikringer og kabler efter samlet strømforbrug.
• Forbindelsesterminaler: 3 x 4,8 mm hurtigtilslutninger (fladstik) for hurtig montering og afmontering.
• Antal poler: 3-polet, hvilket tillader enkeltstrømskontrol med eventuel ekstra kontakt eller jordforbindelse afhængig af ledningsføring.
• Monteringstype: clipped — trykmontering i panelhullet uden brug af yderligere skruemontering.

Materialer og holdbarhed

• Kapsling og mekaniske dele er udført i materialer designet til panelmontering med almindelig mekanisk slidstyrke; overflade og farve (grøn) er valgt for god visuel genkendelse.
• Metaldele i kontaktpunkterne er udført for at sikre lav overgangsmodstand og stabil elektrisk forbindelse ved dimensioneret strøm; brug passende korrosionsbeskyttelse i åbne eller aggressive miljøer.

Montering og kompatibilitet

• Beregn et 20 mm rundhulsboring i panelet og max vægtykkelse 5 mm for korrekt clipped montering.
• Tilslutning via 4,8 mm fladstik kræver tilsvarende hun-stik eller kabelsko; sørg for korrekt krympning og evt. varmebeskyttelse ved høje belastninger.
• Kontakten er generisk designet og kan erstatte tilsvarende runde 20 mm rocker-kontakter med 3 x 4,8 mm terminaler, men kontroller MPN 145.11.43 og GTIN 4026736483258 mod eksisterende reservedelslister for fuld kompatibilitet.

Tekniske fordele og hensyn

• Simpel latching mekanik giver en tydelig og stabil tænd/sluk-tilstand uden behov for vedvarende tryk.
• 20 A kapacitet håndterer mange almindelige tilslutninger, men kræver korrekte ledningsdimensioner og sikringer i overensstemmelse med installationspraksis.
• Illuminering øger sikkerheden ved betjening i mørke, men tilføjer et lille strømforbrug i tændt tilstand—vurder dette ved batteridrevet anvendelse.

Identifikation

• Produktkode (MPN): 145.11.43
• GTIN (EAN): 4026736483258
• Leverandørtype: HERTH+BUSS ELPARTS (angivet i produktdata som del af Switches-serien)

Bemærk: Angivne specifikationer relaterer sig til standard tekniske data for denne type kontakt. Kontrollér altid elektriske data og fysisk mål mod det aktuelle monteringssted før endelig installation.
