SKIFT WIPP KONTR GUL RUND

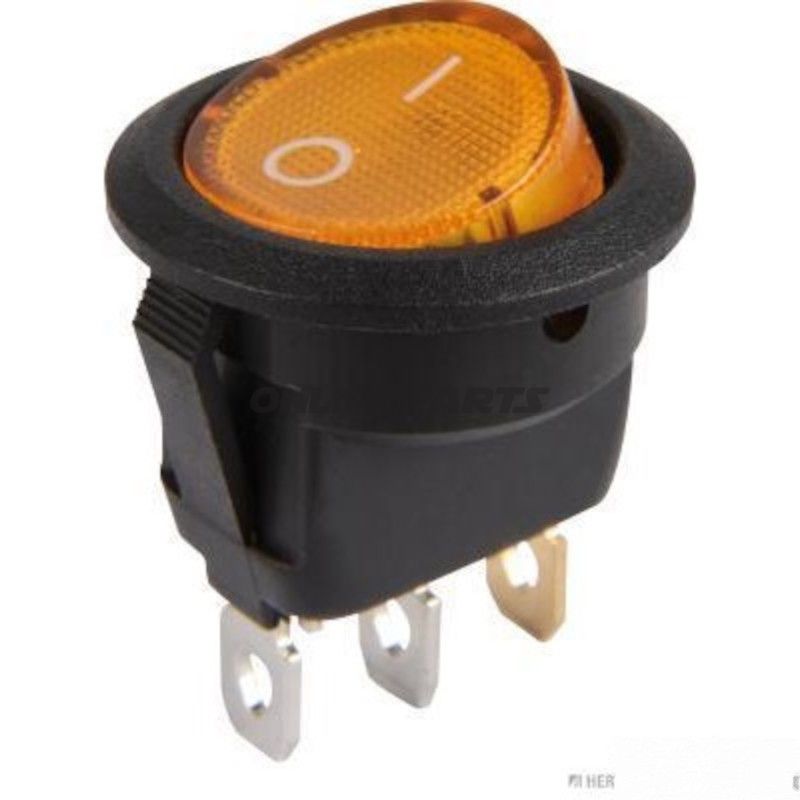

Rund gul vippekontakt (illumineret) til panelmontering — 20 mm

Denne rundede, gul-illuminerede vippekontakt (latching) anvendes til elektriske kredsløb i køretøjer og maskiner, hvor en simpel 0–1 afbrydelse med visuel indikation er ønsket. Produktet leveres under MPN 145.11.42 og er registreret med GTIN 4026736483241.

Funktion

• Vippekontakt med mekanisk låsning (latching) i position 0–1 — altså to faste positioner (tænd/sluk).
• Illumination integreret i kontaktens front, så status kan aflæses visuelt i mørke eller i støjfyldte omgivelser.
• Aktivering sker ved rocker-bevægelse, hvilket giver en direkte og taktil betjening.
• Tre elektriske tilslutninger (3-polet) muliggør enkelt kontaktet kredsløbsstyring eller inklusion af en indikatorledning afhængig af installation.

Materiale og elektriske egenskaber

• Kontaktens stikforbindelser er udformet til 3 x 4,8 mm standardkabelsko, hvilket er en almindelig dimension i køretøjs- og industriinstallationer.
• Oplyst belastningskapacitet ved 12 V DC: 20 A. Dette angiver, at kontakten egner sig til typiske forbrugere som lamper, relæspoler eller mindre varmeelementer, forudsat korrekt installation og sikring.
• Front og klipsmontage er udformet til panelmontering med maksimal vægtykkelse op til 5 mm og en monteringsåbning på 20 mm i diameter (rund form).
• Farve: gul — giver synlig afbryderflade og kan fungere som farvekodning i instrumentpaneler.

Montering og mekanik

• Monteringstype: clipped — kontakten fastlåses i panelets åbning uden behov for yderligere skruemontering. Sørg for korrekt åbning på 20 mm og max paneltykkelse 5 mm.
• Rocker-aktivering giver en enkel bevægelse uden komplekse mekanismer; latching-funktionen sikrer, at kontakten forbliver i den valgte position indtil manuel ændring.
• Designet uden unødvendige bevægelige dele i klemområdet for at minimere vridningsslitage ved gentagen brug.

Kompatibilitet og anvendelsesområder

• Velegnet til motorcykler, små køretøjer, værktøjsmaskiner og paneler hvor 12 V-systemer anvendes.
• Brug sammen med standard 4,8 mm kabelsko og passende sikringer/relæer efter belastning og installationsregler.
• Da kontakten er 3-polet, kan den anvendes til simple tænd/sluk-funktioner eller hvor en indikator/lyskreds er separat ført.

Tekniske fordele (kort)

• Kompakt rund 20 mm front, let at integrere i eksisterende paneler.
• Illumination for visuel status uden ekstra komponenter.
• Robust 4,8 mm tilslutningsstandard og 20 A ved 12 V for almindelige køretøjslastkrav.

Identifikation

Produktet er angivet med fabrikantens varenummer (MPN) 145.11.42 og global handelsartikelkode (GTIN) 4026736483241. Disse oplysninger kan anvendes til indkøb, reservedelsbestilling og ved validering af kompatibilitet i reservedelssystemer.

Bemærkninger ved installation

• Kontroller altid ledningsdimension og sikringsvalg i forhold til 20 A-mærkningen.
• Sørg for korrekte kabelsko og fastgørelse for at undgå varmeudvikling i tilslutningspunktet.
• Hvis kontakten anvendes i eksponerede eller fugtige miljøer, vurder behov for yderligere tætning omkring panelet, da clipped montage alene ikke nødvendigvis sikrer IP-beskyttelse.
